【應征入伍】5.5V-60V降壓恒壓芯片運用于電池充電器、GPS定位器、分布式電源系統供電的寬壓降壓IC SL3037

1 方案名稱:【應征入伍】5.5V-60V降壓恒壓芯片運用于電池充電器、GPS定位器、分布式電源系統供電的寬壓降壓IC SL3037

2 品牌名稱:深圳市森利威爾電子有限公司

3 方案特點:(方案輸入?yún)?shù)5.5V~60V 輸出5V電流0.5A )

芯片寬壓輸入電壓范圍:5.5V~60V

芯片可設定電流范圍:10mA~500mA

芯片固定工作頻率:1MHZ

芯片內置0.9Ω 的內部功率MOSFET

芯片可采用大輸出電容啟動,低ESR 陶瓷電容輸出穩定

芯片集成了包括逐周期電流限制和熱關斷等保護功能

SL3037 是一款內置功率MOSFET的單片降壓型開關模式轉換器。

SL3037在5.5-60V 寬輸入電源范圍內實現 0.5 A峰值輸出電流,并且具有出色的線電壓和負載調整率。

SL3037 采用PWM 電流模工作模式,環路易于穩定并提供快速的瞬態響應。

SL3037 集成了包括逐周期電流限制和熱關斷等保護功能。SL3037 采用 SOT23-6 封裝,且外圍元器件少



4 規格:SOT23-6

5 應用范圍:電表、分布式電源系統、電池充電器、線性穩壓器的預調節器、MCU供電

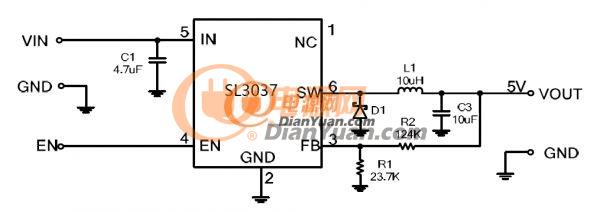

3037原理圖

3037 資料截圖





全部回復(2)
正序查看
倒序查看
winlip9
LV.2
2
2020-05-21 09:06
沙發,想把自己頂上去。
0
回復
hitszlzq
LV.5
3
2020-05-22 10:35
@winlip9
沙發,想把自己頂上去。

1 方案名稱:【應征入伍】5.5V-60V降壓恒壓芯片運用于電池充電器、GPS定位器、分布式電源系統供電的寬壓降壓IC SL3037

2 品牌名稱:深圳市森利威爾電子有限公司

3 方案特點:(方案輸入?yún)?shù)5.5V~60V 輸出5V電流0.5A )

芯片寬壓輸入電壓范圍:5.5V~60V

芯片可設定電流范圍:10mA~500mA

芯片固定工作頻率:1MHZ

芯片內置0.9Ω 的內部功率MOSFET

芯片可采用大輸出電容啟動,低ESR 陶瓷電容輸出穩定

芯片集成了包括逐周期電流限制和熱關斷等保護功能

SL3037 是一款內置功率MOSFET的單片降壓型開關模式轉換器。

SL3037在5.5-60V 寬輸入電源范圍內實現 0.5 A峰值輸出電流,并且具有出色的線電壓和負載調整率。

SL3037 采用PWM 電流模工作模式,環路易于穩定并提供快速的瞬態響應。

SL3037 集成了包括逐周期電流限制和熱關斷等保護功能。SL3037 采用 SOT23-6 封裝,且外圍元器件少



4 規格:SOT23-6

5 應用范圍:電表、分布式電源系統、電池充電器、線性穩壓器的預調節器、MCU供電
