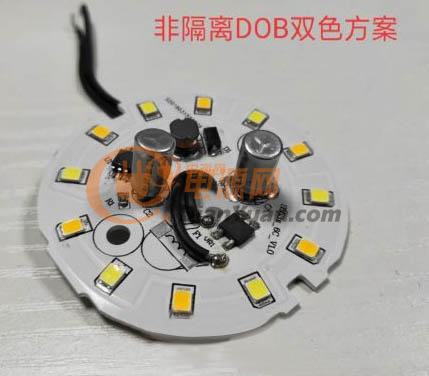

一：方案名稱：DOB--燈板一體化超頻非隔離雙色溫方案- S5543S
二：方案品牌：SDS（自主研發(fā)）
三：方案功能及特點
特點
專用 DOB -超頻調色溫方案。單芯片集成非隔離恒流控制和調色溫兩項功能，外圍只需 7 個元件。
非隔離恒流控制部分
1.無 VCC 電容、無啟動電阻
2. 無需輔助繞組檢測及供電
3.內置 500V 功率開關
4.±3% LED 輸出電流精度
5.過熱調節(jié)功能
6. LED 短路保護
7.芯片供電欠壓保護
調色溫控制部分
1.外圍不需要采樣電阻
3.內置 80V 開關管
4. 同步性能好，快速切換時間 0.2S 以內
四：方案描述
S5543S是一款集成了高精度非隔離LED恒流和開關調色溫控制兩種功能的芯片。芯片工作在電感電流臨界模式，適用于85~264Vac全范圍輸入電壓的非隔離降壓型LED恒流調色電源?？梢酝ㄟ^墻壁開關實現調色溫。
S5543S芯片內部集成了500V功率開關，采用高壓JFET供電技術，無需VCC電容和啟動電阻，節(jié)約了外圍的成本和體積。
S5543S采用了芯飛凌的專利調色技術，既可以最大限度地簡化外圍的元件個數，又可以保證多個電源同時應用時的邏輯一致性。
五：芯片封裝：S5543S采用SOP8封裝。
六：應用范圍：
1.LED 球泡
2. LED 吸頂燈

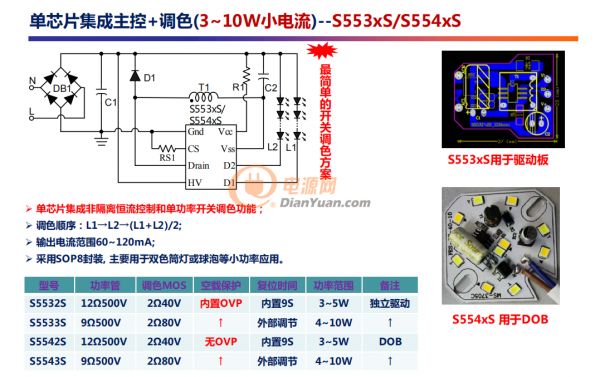

七：典型應用：
八：聯(lián)系方式：
QQ：:3400462929 電話：18126115420 李生
可以提供資料參考和送樣測試,有工程技術支持，歡迎咨詢。
