那位大哥幫我分析一下WSM160氬弧電焊機原理圖的疑惑

幫忙分析一下限流電路,3525的8和10腳的接法,可控硅Q31(在芯片3525的右下腳旁邊)的陽極與陰極是不是反了呀;那個電流調節的電路 分流器出來的1和3接到電阻4R3兩邊,4R1,4R2,4R3接法是什么意思,為什么運放3140的3腳這么接到地,幫忙分析分析 2082271217326803.pdf
還有那個4IC2,兩個運放的作用是什么啊,接到3525的8腳,為什么啊
全部回復(15)
正序查看
倒序查看
cn--2008
LV.1
2
2008-07-29 18:36
關注
0
回復
cn--2008
LV.1
3
2008-07-29 19:52
我QQ365301449,你怎么聯系,一起討論
0
回復
luanxuezm
LV.5
4
2008-07-29 20:37
@cn--2008
我QQ365301449,你怎么聯系,一起討論
你好,我QQ加你了
0
回復
lyjy
LV.7
5
2008-07-30 18:29
1.可控硅Q31(在芯片3525的右下腳旁邊)的陽極與陰極是反了;
2.那個電流調節的電路 分流器出來的1和3接到電阻4R3兩邊,4R1,4R2,4R3接法正常的,
3.運放3140的3腳接到地,加電阻也可以!
0
回復
luanxuezm
LV.5
6
2008-07-30 19:00
@lyjy
1.可控硅Q31(在芯片3525的右下腳旁邊)的陽極與陰極是反了;2.那個電流調節的電路分流器出來的1和3接到電阻4R3兩邊,4R1,4R2,4R3接法正常的,3.運放3140的3腳接到地,加電阻也可以!

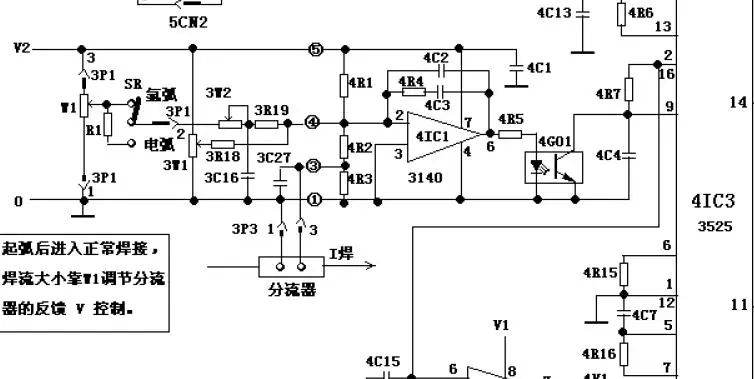

謝謝,分流器在4R3兩端形成壓降,應該加到運放的反向端啊,為什么4R1,4R2,4R3那樣接啊,調節W1怎么調節分流器的反饋電壓啊,我還是不太懂啊500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2082271217415640.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
lyjy
LV.7
7
2008-07-30 20:03
@luanxuezm
謝謝,分流器在4R3兩端形成壓降,應該加到運放的反向端啊,為什么4R1,4R2,4R3那樣接啊,調節W1怎么調節分流器的反饋電壓啊,我還是不太懂啊[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/2082271217415640.jpg');}"onmousewheel="returnimgzoom(this);">
首先你溫習一下;差分運放、什么叫"虛地"
1.分流器電壓為負,設輸出100a有40mv.
2.4R3=1k.不影響工作,可忽略
4R2重要,4R2=100.因ca3140的2腳虛地,流出i=40/100=0.4ma.
4R3的作用,4R3=220k起始電流上拉10a的一點作用.
3.3R10設定電阻,配合電位器調定電流
再詳細你要去學穩壓開關源書了!
0
回復
luanxuezm
LV.5
8
2008-07-30 20:59
@lyjy
首先你溫習一下;差分運放、什么叫"虛地"1.分流器電壓為負,設輸出100a有40mv.2.4R3=1k.不影響工作,可忽略4R2重要,4R2=100.因ca3140的2腳虛地,流出i=40/100=0.4ma.4R3的作用,4R3=220k起始電流上拉10a的一點作用.3.3R10設定電阻,配合電位器調定電流再詳細你要去學穩壓開關源書了!
謝謝,你寫的是不是應該這樣:
1.分流器電壓為負,設輸出100a有40mv.
2.4R3=220k.不影響工作,可忽略
4R2重要,4R2=100.因ca3140的2腳虛地,流出i=40/100=0.4ma.
4R1的作用,4R1=1k起始電流上拉10ma的一點作用.
3.3R18設定電阻,配合電位器調定電流
還有,想問第一次上傳的圖上,那個4IC2,兩個運放的作用是什么啊,接到3525的8腳,為什么啊
0
回復
lyjy
LV.7
9
2008-07-30 22:01
@luanxuezm
謝謝,你寫的是不是應該這樣:1.分流器電壓為負,設輸出100a有40mv.2.4R3=220k.不影響工作,可忽略4R2重要,4R2=100.因ca3140的2腳虛地,流出i=40/100=0.4ma.4R1的作用,4R1=1k起始電流上拉10ma的一點作用.3.3R18設定電阻,配合電位器調定電流還有,想問第一次上傳的圖上,那個4IC2,兩個運放的作用是什么啊,接到3525的8腳,為什么啊
保護等等!我認為是繁瑣的設計,類似自殺電路,落后了!
你學原板的瑞凌電路就行!
0
回復
luanxuezm
LV.5
10
2008-07-30 22:16
@lyjy
保護等等!我認為是繁瑣的設計,類似自殺電路,落后了!你學原板的瑞凌電路就行!
哦,你有瑞凌電路的電路圖嗎,能不能傳給我看看,謝謝
0
回復
luanxuezm
LV.5
11
2008-08-01 19:51
@lyjy
保護等等!我認為是繁瑣的設計,類似自殺電路,落后了!你學原板的瑞凌電路就行!
3525的8和10腳邊的4R21,4C12,4V14為什么那么接啊,是什么作用啊
0
回復
lyjy
LV.7
12
2008-08-01 20:06
@luanxuezm
3525的8和10腳邊的4R21,4C12,4V14為什么那么接啊,是什么作用啊
QQ;918820847
0
回復
2008-08-02 09:07
@lyjy
QQ;918820847
您好|:
  老師,看您這么近人我也有一個問題想問一下,象瑞凌上板上的小推動板,有的機器上面用50V 47UF的電解,大多數的機器上面用的是2200P的無極性電容,請問這有什么區別呢,炸管子跟這有關系沒有呢?
0
回復
LV.1
14
2008-10-27 08:04
關注
0
回復
xuyongjiang
LV.6
15
2008-10-27 09:02
@
關注
哪里來的電路?誤導人家...  很多的錯誤
