請教大家，反激式開關電源的輸出的噪聲很大，如何降低？

我做了一個儀表，使用VIPER16芯片做的開關電源，但發現輸出5V的噪聲很大。示波器表筆即使不接觸到5V的正極或者地線，只是靠近它們的焊盤，都能測量到峰峰值為300mV左右的尖峰脈沖串，其頻率恰好與開關頻率60K吻合，說明這個噪聲就是開關管的通斷引起的。而同一個示波器，不改任何示波器的參數，直接測量外購的成品開關電源，則尖峰很小，峰峰值才30多mV。說明不是示波器或測量方法的問題。

當用手摸5V地線時，尖峰脈沖一下縮小很多，峰峰值大概不到100mV。這個尖峰已經影響到了儀表的485通訊和單片機的RTC計時準確性了。輸出5V就是給單片機供電的。請問如何減小噪聲？總不能一直手摸著吧？沒有金屬外殼，也沒有接大地端子。

下圖是變壓器次級電路，共有3路輸出，其實都有噪聲。但給單片機供電的5V的噪聲會影響通訊與RTC計時，所以要解決它。二極管我沒加吸收電路，但是加上也沒改善，就是圖中的與D6并聯的R100和C100。濾波電容E5、E6都是高頻電容。當用手摸5V的地，也就是變壓器的9腳時，噪聲就明顯減弱。

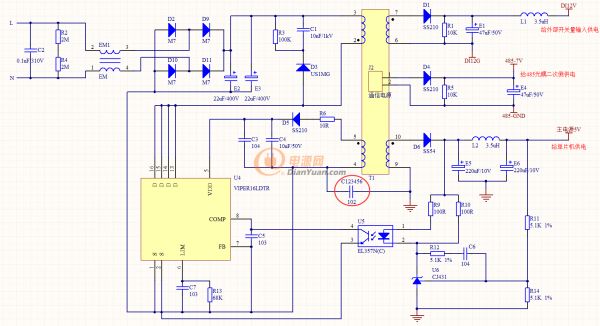

最新消息：?jiǎn)栴}初步解決，同時我貼上完整的電路圖。根據網友建議，在圖中紅圈處加了個Y2的102電容，則噪聲明顯減小，通訊與RTC都很好了。現在糾結一個問題：5V的地在實際使用中是要外接零線或火線的。而Y電容左端是單相整流之后的地，即可以看成是與火線相通的，比如本土最左邊那個L如果是A相，則Y電容是與A相連接的。但Y電容右端，即5V的地，根據不同情況可能與零線相通，也可能與B相相通。若與零線相通，則Y電容兩端電壓就是220VAC，但若與B相相通，則Y電容兩端就是380VAC，此時，Y2電容的耐壓恐怕不合適，必須用Y1電容了吧？然而Y1電容太厚，臨時塞不進我的成品儀表里，Y2略薄，勉強能塞進去。大家認為這里用Y2可靠嗎？或者用兩個Y2的222串聯？這樣電容值應該是1.1nF，同時耐壓可以達到250V*2=500VAC了？

456

全部回復(26)
正序查看
倒序查看
2019-12-10 05:58
加一個瓷片電容。
0
回復
hylylx
LV.9
3
2019-12-10 09:23
0
回復
zsx097
LV.1
4
2019-12-10 11:41
電感太小，換個大一點的試一試。
0
回復
2019-12-10 12:59
@chenxiangyu1990
加一個瓷片電容。
謝謝！在哪兒加瓷片電容？加多大的？
0
回復
2019-12-10 13:00
@zsx097
電感太小，換個大一點的試一試。
謝謝！我手里沒有大點的電感，可以把兩個3.5uH電感串聯作為7uH試驗嗎？
0
回復
2019-12-10 14:45
@電子老鷹
謝謝！在哪兒加瓷片電容？加多大的？
在輸出電容加個104
0
回復
zsx097
LV.1
8
2019-12-10 15:34
@電子老鷹
謝謝！我手里沒有大點的電感，可以把兩個3.5uH電感串聯作為7uH試驗嗎？
最好是mH級電感。
0
回復
2019-12-10 16:52
@開袋機1
在輸出電容加個104
我手里沒有104瓷片，就拿103瓷片試驗了一下，并聯在E6兩端，但噪聲沒有改善。后來我在5V地和7V地之間加了103瓷片，發現噪聲減小了許多，通訊功能也恢復到比較正常的狀態了，原先的通訊成功率不高。  那么可以把103換成102的Y電容嗎？5V和7V實際上是給通訊光耦的前后級分別供電，同時5V還給單片機供電。
0
回復
2019-12-11 09:43
@電子老鷹
我手里沒有104瓷片，就拿103瓷片試驗了一下，并聯在E6兩端，但噪聲沒有改善。后來我在5V地和7V地之間加了103瓷片，發現噪聲減小了許多，通訊功能也恢復到比較正常的狀態了，原先的通訊成功率不高。 那么可以把103換成102的Y電容嗎？5V和7V實際上是給通訊光耦的前后級分別供電，同時5V還給單片機供電。
不太清楚，看你的描述可能是布板有問題， 地線之間有干擾。用兩個222的Y電容串聯試試
0
回復
2019-12-11 11:10
@開袋機1
不太清楚，看你的描述可能是布板有問題，地線之間有干擾。用兩個222的Y電容串聯試試
兩個222的Y電容串聯到哪里？  哪兩個管腳之間？
0
回復
zhenxiang
LV.10
12
2019-12-11 21:26
@zsx097
最好是mH級電感。
沒見過輸出差模到mH級的  那得多大體積
0
回復
2019-12-11 23:26
同一個變壓器2路輸出，就2個次級嗎
0
回復
2019-12-12 08:08
你的初級整流地與主電源地加了Y電容2200PF 2kv了嗎
0
回復
2019-12-12 08:15
@衣帶漸寬終不悔
你的初級整流地與主電源地加了Y電容2200PF2kv了嗎
你的主電源與7V加2kV治標不治本，現場高頻通訊會發生串?dāng)_造成通訊不通，甚至損壞通訊模塊，這是我親身經歷的，當時就像你這樣處理的，有的客戶無法通訊，有的客戶沒有反饋
0
回復
2019-12-12 08:25
@衣帶漸寬終不悔
你的初級整流地與主電源地加了Y電容2200PF2kv了嗎
主電源濾波電容，電感改大一點試試，應該會有效果
0
回復
2019-12-12 10:35
@衣帶漸寬終不悔
主電源濾波電容，電感改大一點試試，應該會有效果

我沒加任何Y電容。你說的主電源就是指次級的5V嗎？它確實是我的主電源，給包括單片機在內的大多數電路供電。我把它濾波電容，就是E6加大一倍也沒用，貌似噪聲還高了點。

但我昨天在變壓器原邊和副邊的地線之間（就是圖里變壓器的4腳與9腳）跨接了個102的Y2電容，噪聲立刻小了不少。然后試驗了好幾臺樣品，整夜通電運行，今早一看，通訊與RTC計時都很不錯?？磥?lái)這個Y電容是不能省的。

Y2耐壓比Y1低，需要換成Y1嗎？

0
回復
2019-12-12 11:18
@電子老鷹
我沒加任何Y電容。你說的主電源就是指次級的5V嗎？它確實是我的主電源，給包括單片機在內的大多數電路供電。我把它濾波電容，就是E6加大一倍也沒用，貌似噪聲還高了點。但我昨天在變壓器原邊和副邊的地線之間（就是圖里變壓器的4腳與9腳）跨接了個102的Y2電容，噪聲立刻小了不少。然后試驗了好幾臺樣品，整夜通電運行，今早一看，通訊與RTC計時都很不錯。看來這個Y電容是不能省的。Y2耐壓比Y1低，需要換成Y1嗎？

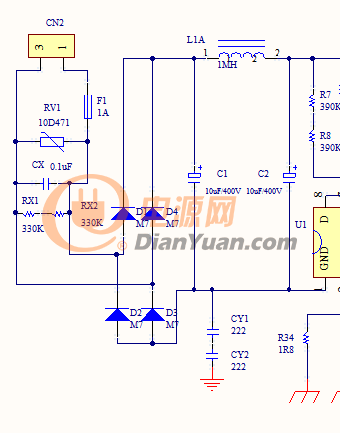

這我現在有點明白你的問題了。我本來以為是你在輸出端沒處理好，原來是沒加Y電容。我以前用3844玩的時候，都會加個103。現在工作直接加2個222
0
回復
2019-12-12 12:33
@開袋機1
這我現在有點明白你的問題了。我本來以為是你在輸出端沒處理好，原來是沒加Y電容。我以前用3844玩的時候，都會加個103?，F(xiàn)在工作直接加2個222[圖片][圖片]

為啥要用2個222串聯？如果為了提高耐壓，直接用1個Y1的222也可以吧？

另外Y1、Y2的工作電壓到底是多大，網上說法都不同。有的說Y1是400V，Y2是300V，有的說Y1>500V，Y2<500V。

我的5V的地，在三相四線制時，與零線相接；在三相三線制時，與火線的B相相接。前者，Y電容兩端實際是220V有效值；后者，Y電容兩端應該是380V有效值。因此，選Y1更合適？

0
回復
2019-12-12 13:54
@電子老鷹
為啥要用2個222串聯？如果為了提高耐壓，直接用1個Y1的222也可以吧？另外Y1、Y2的工作電壓到底是多大，網上說法都不同。有的說Y1是400V，Y2是300V，有的說Y1>500V，Y2

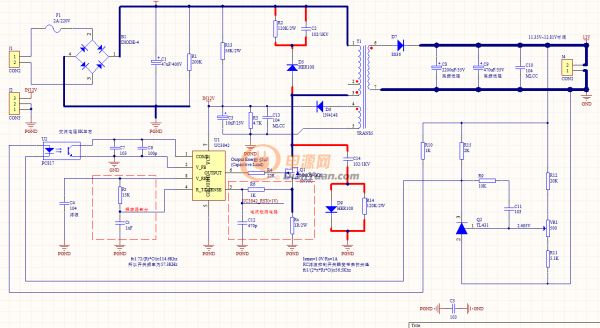

沒有完整的電路圖我不知道。但是我這邊是單相整流后的地跟輸出的地用2個250v的串聯，如果是三相的話用500v222串聯，但是我感覺可以用103 1KV的好像不錯
0
回復
2019-12-12 13:56
@開袋機1
沒有完整的電路圖我不知道。但是我這邊是單相整流后的地跟輸出的地用2個250v的串聯，如果是三相的話用500v222串聯，但是我感覺可以用1031KV的好像不錯
先把問題解決，然后在整改，先用貴的閾值大的，再用小的試驗
0
回復
2019-12-12 16:18
@開袋機1
沒有完整的電路圖我不知道。但是我這邊是單相整流后的地跟輸出的地用2個250v的串聯，如果是三相的話用500v222串聯，但是我感覺可以用1031KV的好像不錯
我整體跟你一樣，也是“單相整流后的地跟輸出的地用Y電容串聯”，所不同的是，我的輸出的地，也就是圖里5V的地，在不同情況下可能與零線相連，或者與B相相連。與零線相連的情況下，Y電容兩端就應該是火線和零線，則Y2的耐壓應該夠了；但若與B相相連，則Y電容兩端就是兩根火線，則必須使用Y1電容了。是吧？
0
回復
2019-12-12 17:07
@開袋機1
沒有完整的電路圖我不知道。但是我這邊是單相整流后的地跟輸出的地用2個250v的串聯，如果是三相的話用500v222串聯，但是我感覺可以用1031KV的好像不錯
主帖里已經更新了完整的電路圖。圖中紅圈處的電容C123456就是我新加的Y電容?，F(xiàn)在糾結用Y2是否可以。Y1太厚，塞不進我的儀表里了，因?yàn)槭浅善穬x表，臨時塞進這個Y電容的。就算Y2都是勉強塞進去的。或者用2個Y2的222串聯？容值1.1nF，耐壓能達到500V？
0
回復
2019-12-13 08:00
@電子老鷹
我沒加任何Y電容。你說的主電源就是指次級的5V嗎？它確實是我的主電源，給包括單片機在內的大多數電路供電。我把它濾波電容，就是E6加大一倍也沒用，貌似噪聲還高了點。但我昨天在變壓器原邊和副邊的地線之間（就是圖里變壓器的4腳與9腳）跨接了個102的Y2電容，噪聲立刻小了不少。然后試驗了好幾臺樣品，整夜通電運行，今早一看，通訊與RTC計時都很不錯?？磥?lái)這個Y電容是不能省的。Y2耐壓比Y1低，需要換成Y1嗎？
我用的是單相電源，你說的B相接主電源地這種情況，個人覺得用Y1保險
0
回復
2019-12-13 08:07
@衣帶漸寬終不悔
你的初級整流地與主電源地加了Y電容2200PF2kv了嗎
感覺你給自己挖了個坑
0
回復
2019-12-13 10:44
@衣帶漸寬終不悔
感覺你給自己挖了個坑

你說挖坑  是指主電源地與B相相接嗎？  此時它是熱地   我看這樣的應用也不少啊

0
回復
2019-12-13 17:16
@衣帶漸寬終不悔
你的初級整流地與主電源地加了Y電容2200PF2kv了嗎
那我就不動了，主電源都已經隔離了，又把主電源冷地改為熱地，那還隔離干嘛
0
