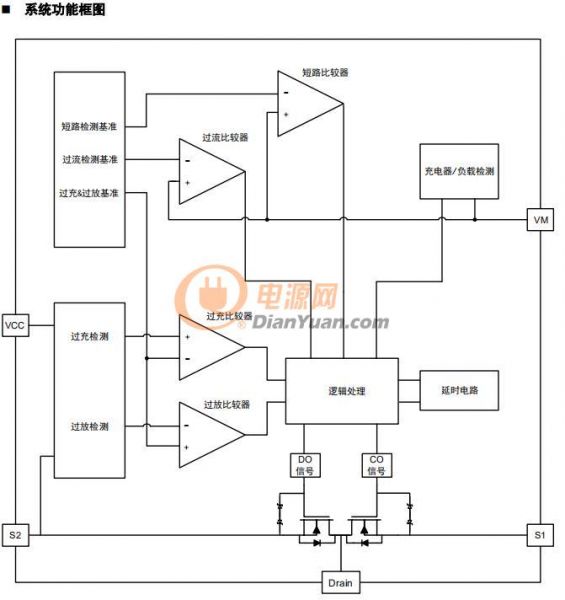

CM1104-EB 內置有高精度電壓檢測電路和延遲電路,通過檢測電池的電壓、電流,實現對電池的過充
電、過放電、過電流等保護。適用于單節鋰離子/鋰聚合物可充電電池的保護電路。
?
功能特點
1) 高精度電壓檢測功能:
? 過充電檢測電壓 4.425 V 精度 ?25 mV
? 過充電遲滯電壓 0.200 V
? 過放電檢測電壓 2.400 V
? 過放電遲滯電壓 0.600 V
2) 放電過電流檢測功能:
? 過電流檢測電壓 0.120 V
? 短路檢測電壓
3) 充電過流檢測電壓
4) 負載檢測功能
5) 充電器檢測功能
6) 0V 充電功能
7) 過放自恢復功能
8) 低電流消耗:
? 工作模式 2.2 ?A (典型值) (Ta = ?25?C)
? 過放電時耗電流 0.7 ?A (典型值) (Ta = ?25?C)
9) 無鉛、無鹵素
10) 內置低導通內阻 N-MOSFET
? VDS = 15V
? ESD Rating:2000V HBM
?
應用領域
? 手機電池
?
封裝
? DFN 2.43*3.4-4L
