【電子負載】 150V10A電子負載制作全過程

期盼已久的DIY套件，終于到時了

IMG_20191025_224148

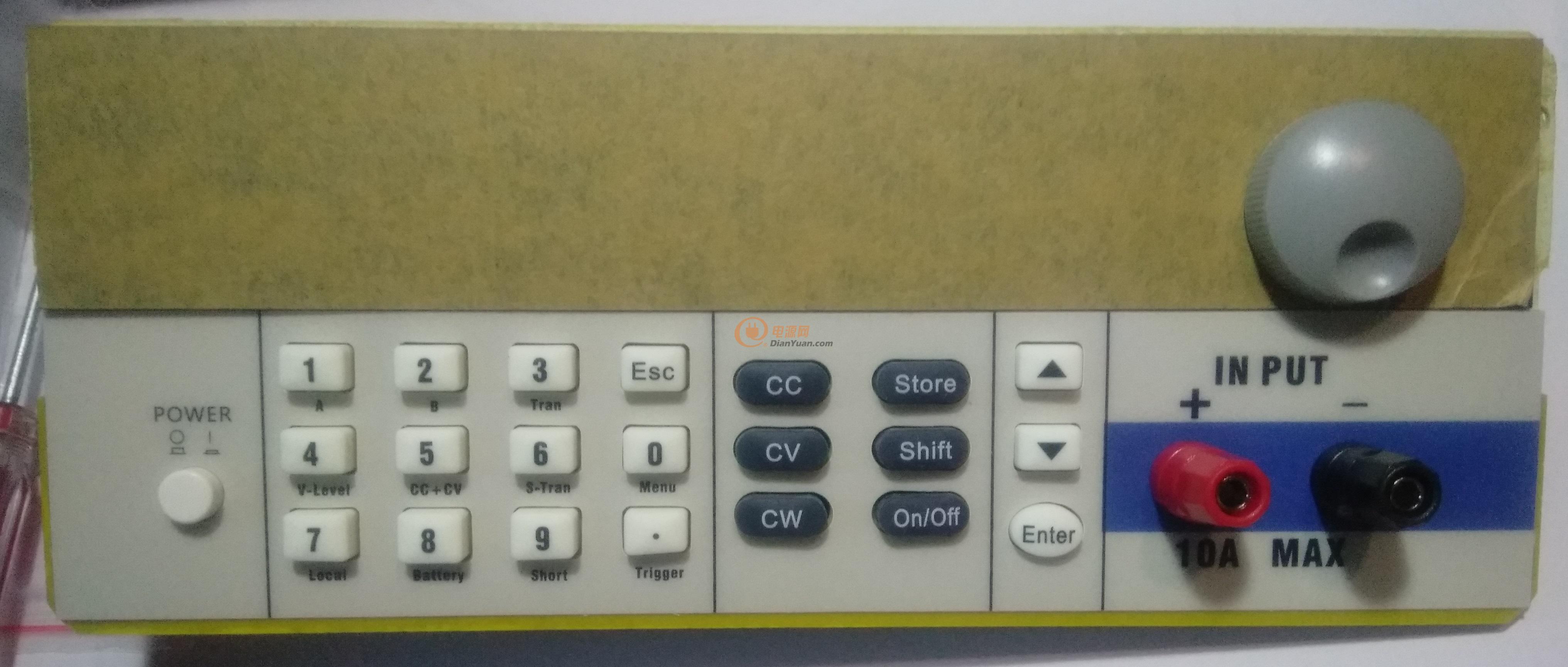

機箱和散熱器還沒到，先裝面板吧


IMG_20191026_094523

前面板上裝上6只鏍針+鏍母   按鍵剪為4塊


IMG_20191027_132527

 按鍵板，和顯示板，先焊上相關器件


IMG_20191027_132539

套件中配有3種長度的銅柱，顯示板選中等長度（13mm）長的    焊接顯示屏的插件時，最好先把屏個定好了才焊接雙排插針。這里就返工了，平感覺焊上了才組裝，結果屏太靠里了。又拆了重焊


IMG_20191027_135752

安裝開關時，選用最長的銅柱（15mm）  短了則開關按按鈕太突出了，不靈活。


IMG_20191027_152103


IMG_20191027_141025


兩板板上的XH-10PIN插座，口子方向朝PCB板的內則


IMG_20191027_141006


全部回復(18)
正序查看
倒序查看
86903
LV.4
2
2019-10-28 23:10

今天機箱和散熱器到了

型號：190-8型 98*252*230mm

0
回復
86903
LV.4
3
2019-10-29 23:55
@86903
[圖片][圖片]今天機箱和散熱器到了[圖片][圖片]型號：190-8型98*252*230mm

參照老師新版的電路圖和清單，把器件焊接完成，幸好大多數器件已經貼上了，器件不多，要不然夠折騰嘍！

0
回復
zhifubao
LV.1
4
2019-11-08 11:10
厲害，殼體和按鍵是買的現成的的？
0
回復
2019-11-10 18:50
殼體哪里買的
0
回復
86903
LV.4
6
2019-11-17 18:20
@如夢煙塵
殼體哪里買的
機箱和散熱器淘寶上都有
0
回復
86903
LV.4
7
2019-11-17 18:22
@如夢煙塵
殼體哪里買的
型號樓上有說明，直接搜吧，論壇里方便發鏈接不？
0
回復
86903
LV.4
8
2019-11-17 22:57
@zhifubao
厲害，殼體和按鍵是買的現成的的？
機殼是淘寶買現成的，按鍵是套件配的
0
回復
86903
LV.4
9
2019-11-17 23:15
@86903
[圖片][圖片]今天機箱和散熱器到了[圖片][圖片]型號：190-8型98*252*230mm

最近事有點多，沒過得上這個負載，現在繼續：

 散熱器打孔，攻絲， 這個活沒經驗，還好 一位做機械加工的師傅提醒：攻絲時，加點油，容易些，且可防止絲錐斷裂。 感覺還可以，比較順利！

0
回復
seawalker
LV.3
10
2019-11-18 17:43
@86903
最近事有點多，沒過得上這個負載，現在繼續： 散熱器打孔，攻絲， 這個活沒經驗，還好一位做機械加工的師傅提醒：攻絲時，加點油，容易些，且可防止絲錐斷裂。 感覺還可以，比較順利！[圖片][圖片][圖片]
這個散熱器尺寸買多大的合適啊，給的連接里面有150*60*60/100/150/200/250，你買的多大的啊
0
回復
86903
LV.4
11
2019-11-24 22:25
@86903
最近事有點多，沒過得上這個負載，現在繼續： 散熱器打孔，攻絲， 這個活沒經驗，還好一位做機械加工的師傅提醒：攻絲時，加點油，容易些，且可防止絲錐斷裂。 感覺還可以，比較順利！[圖片][圖片][圖片]

臨時找了個小的雙15V的變壓試試再說



終于組裝完成了

還算順利，通電，顯示屏亮了，接上電源，測試下，感覺不錯，  只是旋鈕無效，下一步就是好好學習學習工作原理和樂老師的程序啦??！這步就有點慢長嘍

0
回復
啊力
LV.1
12
2019-11-26 08:27
@86903
[圖片]臨時找了個小的雙15V的變壓試試再說[圖片] 終于組裝完成了[圖片][圖片]還算順利，通電，顯示屏亮了，接上電源，測試下，感覺不錯， 只是旋鈕無效，下一步就是好好學習學習工作原理和樂老師的程序啦??！這步就有點慢長嘍[圖片][圖片][圖片]
厲害了，
0
回復
86903
LV.4
13
2019-12-30 18:52
@86903
[圖片]臨時找了個小的雙15V的變壓試試再說[圖片] 終于組裝完成了[圖片][圖片]還算順利，通電，顯示屏亮了，接上電源，測試下，感覺不錯， 只是旋鈕無效，下一步就是好好學習學習工作原理和樂老師的程序啦??！這步就有點慢長嘍[圖片][圖片][圖片]

帶100W的負載

帶120W負載是時，功率管溫度達76度（環境溫度約10度）

0
回復
86903
LV.4
14
2019-12-30 19:33
@86903
[圖片]帶100W的負載[圖片]帶120W負載是時，功率管溫度達76度（環境溫度約10度）  [圖片]

測試電流采集電路的輸出值與實際電流對照表：

實際電流與設置（給定）電壓值的對照表：

0
回復
86903
LV.4
15
2019-12-30 22:16
@86903
[圖片]帶100W的負載[圖片]帶120W負載是時，功率管溫度達76度（環境溫度約10度）  [圖片]

風扇和散熱器、PCB 都沒有安裝地方，只能用704膠粘上。還不錯，比較穩定，120W 溫度76度感覺很高了，150W還是沒敢測試！

組裝好機箱完工

背面

0
回復
liuxiaoxu
LV.3
16
2020-01-03 16:54
@86903
型號樓上有說明，直接搜吧，論壇里方便發鏈接不？

哪有套件買？  聯系方式提供一下

0
回復
86903
LV.4
17
2020-01-07 11:07
@liuxiaoxu
哪有套件買？ 聯系方式提供一下
電源網有售，微信，你加 “電源網-天邊”  問問吧
0
回復
yhgwork
LV.2
18
2020-08-15 14:29
@86903
風扇和散熱器、PCB都沒有安裝地方，只能用704膠粘上。還不錯，比較穩定，120W溫度76度感覺很高了，150W還是沒敢測試！[圖片][圖片]組裝好機箱完工[圖片]背面
屏那里一邊是排針，一邊是不是要先鋼柱固定的（最短那種）。現在無語了，我早早焊了屏排針那邊，右邊上螺絲的孔沒上銅柱?，F(xiàn)在再拆就麻煩了，不拆就只有排針那邊固定，屏感覺高低不平，還不牢固，因?yàn)槁萁z那邊沒螺絲上。
0
回復
yhgwork
LV.2
19
2021-05-05 19:08
@86903
風扇和散熱器、PCB都沒有安裝地方，只能用704膠粘上。還不錯，比較穩定，120W溫度76度感覺很高了，150W還是沒敢測試！[圖片][圖片]組裝好機箱完工[圖片]背面

請問一下，面板和后面板，固定在外殼的是哪種螺絲呢？
