IGBT過流保護問題

我現在采用檢測IGBT Vce的方法做過流保護,IGBT采用的CE之間并一組串聯的RC來吸收保護.開機上高壓之前發現驅動就處于關閉狀態,測量IGBT CE之間就有15V,說明就是檢測到VCE太高而保護.我使IGBT驅動及檢測C的線都懸空,發現驅這C和E點的電壓15V.而這時候測量IGBT上CE見無壓降,所以懇請高手指點,是不是因?yàn)槲业奈针娐凡贿m合這種檢測Vce的過流保護措施,如何改進?

全部回復(19)

只看樓主

正序查看

倒序查看

huang1983

LV.7

2008-07-24 18:51

這種做法還沒見過呢,想比較難做到,檢測電流很多方法,
你測到的15V不是Vce的壓降!!

回復

江湖電源

LV.9

2008-07-25 06:58

@huang1983

這種做法還沒見過呢,想比較難做到,檢測電流很多方法,你測到的15V不是Vce的壓降!!

贊同

回復

童勻川

LV.6

2008-07-26 11:20

我個人認為這種方法不可靠,還是從控制電路上著手會好點.
跟你的吸收電路沒有關系.

回復

zli

LV.7

2008-07-28 22:01

請問你用的什么驅動器來保護IGBT的,我懷疑是你的驅動電路有問題.

回復

cindy921

LV.4

2008-07-29 14:55

這種方法是對的,主要問題是在驅動的時侯不能同時檢測CE的電壓,要有段延時.因?yàn)殚_(kāi)通時CE的電壓不會一下降到2-3V.
看看別人的線路,WXB841就是這樣.

回復

開水開了

LV.4

2008-07-29 17:07

@cindy921

那請教下,過流,特別是短路過流,應該怎么樣設計保護比較合適?謝謝

回復

zhouboak

LV.8

2009-02-08 21:17

@開水開了

那請教下,過流,特別是短路過流,應該怎么樣設計保護比較合適?謝謝

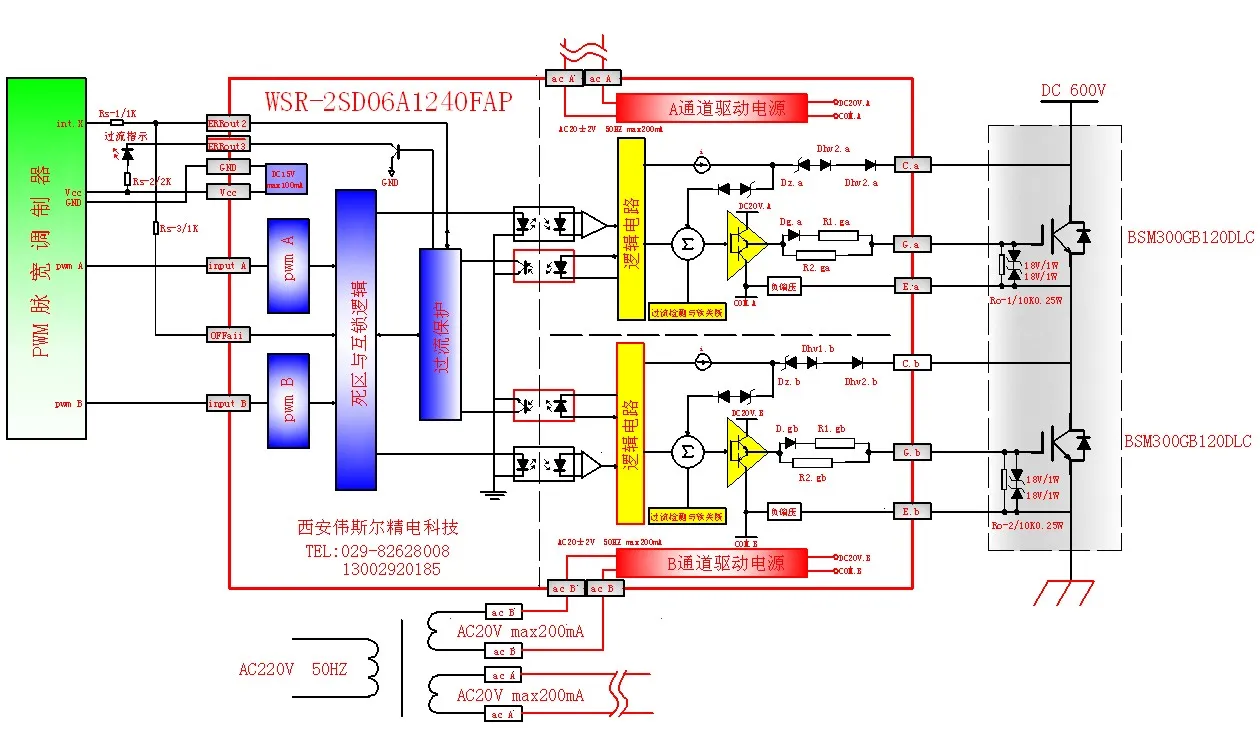

IGBT驅動保護技術問題請找我QQ:373981398 周工
IGBT/MOSFET技術交流2 群號69171506

回復

jsxyp898

LV.6

2009-02-09 16:43

@zhouboak

IGBT驅動保護技術問題請找我QQ:373981398 周工IGBT/MOSFET技術交流2 群號69171506

回復

jsxyp898

LV.6

2009-02-09 16:44

@jsxyp898

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/74/3110081234169022.jpg');}"onmousewheel="returnimgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/3110081234169042.jpg');}" onmousewheel="return imgzoom(this);">
呵呵,成都錦尚科技薛艷平給大家拜年,祝大家新春快樂!專業生產非晶鐵心及變壓器,聯系電話028-83933663,13208116312
www.jinshangkj.com

回復

sciotech

LV.3

2009-02-15 10:10

M57962L檢測過流的方法就很經典,不知您的有什么創新之處?57962有什么缺點?

回復

晶熔鐵

2009-02-15 15:53

@sciotech

M57962L檢測過流的方法就很經典,不知您的有什么創新之處?57962有什么缺點?

對IGBT過流保護這個問題,本人認為必需從整個逆變拓?fù)浣Y(jié)構上就給予限流靠慮,無論控制電路輸出的脈寬是否最寬,逆變輸出是否短路,IGBT極值電流已被限定在安全區域內.用附加過流保護電路來保護IGBT的做法實效大多不佳!
