FLYBACL DC/DC 40w 輸出加不起載

美信MAX5252A控制IC，工作頻率262KHZ， 18～36VDC輸入,變壓器EF20 輸出 15V/1.2A+5V/1.2A ,變壓器

EE19輸出+15V/0.6A + -15V/0.4A , 調試使用24Vdc 輸入，但是輸出加輕載電壓下降很多, 15v接5W 39R 降到只有6,7V,  5V 降到3V多， 測量VCC電壓還是9v多穩定,Vin電壓有16V升到17v多,把反饋回路開環，也加不了載 ,采樣電路也未達到限流電壓.這樣 未限流保護,VCC正常但是就是加不起載到底哪里原因,  難道是輸出同名端饒反了？

?￥?????￥?????￥???¨線路圖，MAX5052規格書
全部回復(13)
正序查看
倒序查看
2019-09-16 12:00
先核對一下實際同名端。另外，建議減少繞線匝數，減小R10、R24試試。
0
回復
Peaces
LV.3
3
2019-09-16 13:36
@ymyangyong
先核對一下實際同名端。另外，建議減少繞線匝數，減小R10、R24試試。
R10，r24短接也不行啊,  實物同名端怎么看，有什么方法測嗎？
0
回復
2019-09-16 15:31
@Peaces
R10，r24短接也不行啊, 實物同名端怎么看，有什么方法測嗎？
把主繞組和待測繞組串起來測電感，電感量增大的是正向串聯，減小的是反向串聯。
0
回復
Peaces
LV.3
5
2019-09-16 16:19
@ymyangyong
把主繞組和待測繞組串起來測電感，電感量增大的是正向串聯，減小的是反向串聯。
我也測過了， 實物也是和圖片規格符合的, 到底哪里有問題？
0
回復
Peaces
LV.3
6
2019-09-16 16:20
@Peaces
我也測過了，實物也是和圖片規格符合的,到底哪里有問題？
還是說變壓器設計有問題？
0
回復
Peaces
LV.3
7
2019-09-16 16:21
@Peaces
還是說變壓器設計有問題？
還是IC相關參數不匹配？
0
回復
Peaces
LV.3
8
2019-09-16 16:39
@Peaces
還是IC相關參數不匹配？
  這個wake-up level沒意思, 我這里VIN pin腳只有18V左右,  不知道是不是這個原因？
0
回復
Peaces
LV.3
9
2019-09-16 16:42
@Peaces

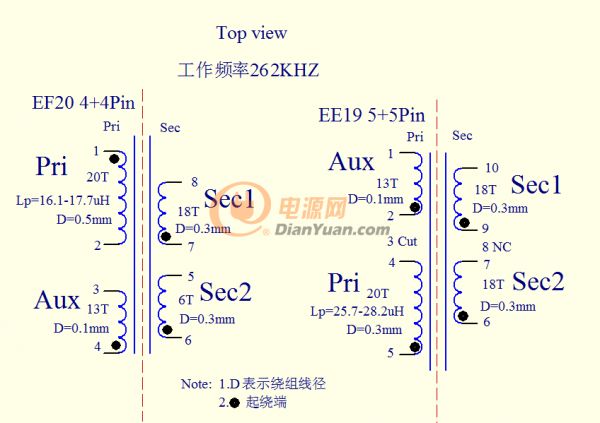

[圖片] 這個wake-uplevel沒意思,我這里VINpin腳只有18V左右, 不知道是不是這個原因？
并且輔助繞組EC4實際不能焊接, 焊接之后輸出不穩, 拿掉才穩定了 ， 但是這樣帶不起載
0
回復
2019-09-16 16:42
@Peaces
[圖片] 這個wake-uplevel沒意思,我這里VINpin腳只有18V左右, 不知道是不是這個原因？
應該不是這個原因，Vin開機瞬間一般會超過這個啟動電壓。
0
回復
2019-09-16 16:43
@Peaces
還是IC相關參數不匹配？
變壓器是怎么設計出來的？不是很合理。
0
回復
Peaces
LV.3
12
2019-09-16 16:45
@ymyangyong
變壓器是怎么設計出來的？不是很合理。
方便加個好友微信嗎
0
回復
2019-09-16 16:50
@Peaces
方便加個好友微信嗎
站內信聯系
0
回復
Peaces
LV.3
14
2019-09-16 16:56
@ymyangyong
變壓器是怎么設計出來的？不是很合理。
參考這個的
0
回復
