近期在做一款電源,因為空間及布板問題,將變壓器的繞制方法做了一下改變,但是想不到的是,就是因為這個改動,導致我郁悶多日,不得其解,望請壇內高手支招,並發表見解,問題是出在那?附圖,第一種繞法一裝機,低電壓時30V輸入,輸出1.62V,直到72V,電壓沒有什么上升,到73V炸機,IC中的MOS管炸吧.
直到炸機前輸入電流及W都沒什么異常變化,沒有什么任何動作,就是一達到這電壓就炸你沒商量,示波器DS極的波形,輸入電壓變化時,也不變化.郁悶...其間改變了繞線的的正反轉(繞線機正反轉動)及輸出的同異名端,結果還是一樣.唉...
但是改用第二種繞法,結果一切正常.
高手們,指點一下哈.
變壓器高手請進:一樣的參數兩種不同繞法,完全不一樣的結果
全部回復(2)
正序查看
倒序查看

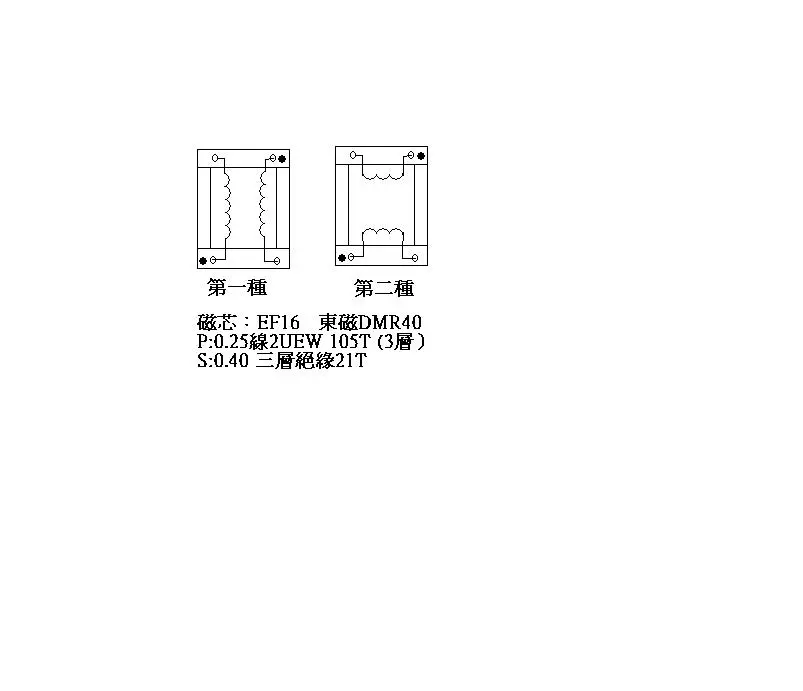

圖貼上來
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/73671216698108.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/73671216698108.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復

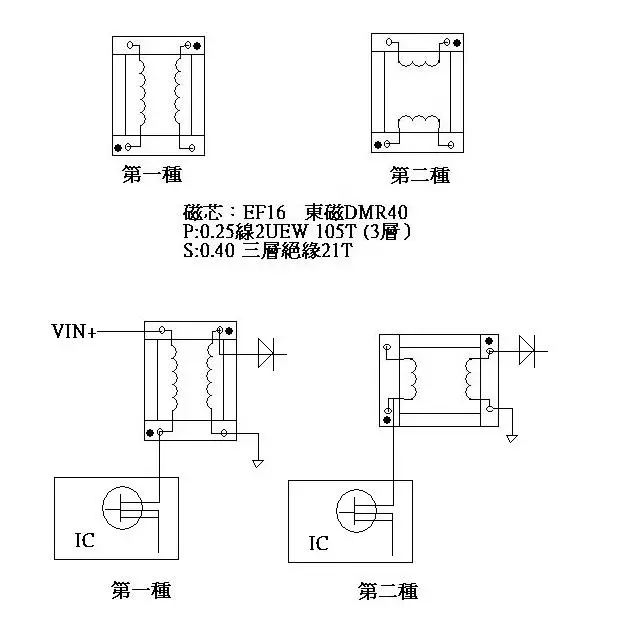

再傳個詳細一點的圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/73671216698676.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/73671216698676.jpg');}" onmousewheel="return imgzoom(this);"> 0
