【MAX17220評估板(EV kit)】開箱與簡評-帶超低待機電流測試方法

首先是遲到的開箱環節，本來是想開箱了立刻測試的，但是后來一直很多事，就今天一起發上來。

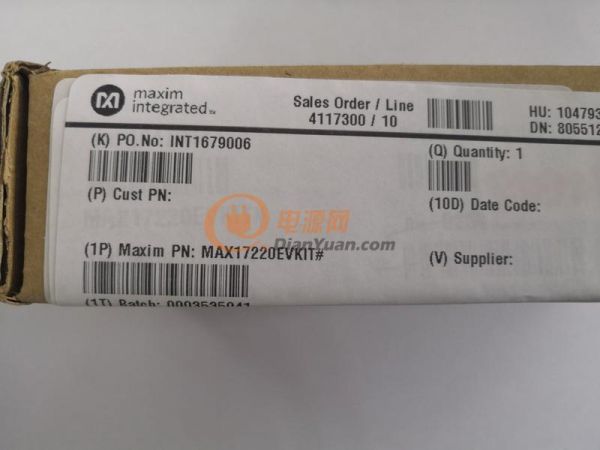

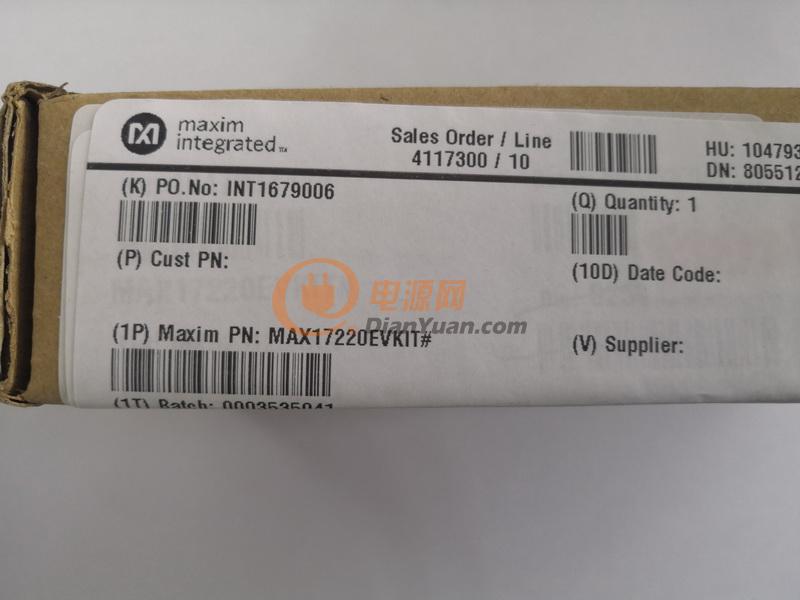

第一次收到美信的樣品

標簽：

IMG_20190516_123204_調整大小

紙盒是國外廠商喜歡用的摸起來軟軟的環保紙盒

IMG_20190516_122455_調整大小

泡沫包裹保護

IMG_20190516_122506_調整大小

本體

IMG_20190516_122655_調整大小

U101:MAX17222, 500mA ILIM

IMG_20190516_122716_調整大小

U1:MAX17225: 1A ILIM

IMG_20190516_122738_調整大小

備用測試的電感,絲印好評

IMG_20190516_122806_調整大小

備用測試電阻，幫你計算好電壓了好評

IMG_20190516_122812_調整大小

全部回復(4)
正序查看
倒序查看
2019-07-01 11:35

接下來是性能測試環節

我對于這個系列的不同負載下的控制很有興趣，所以做了測試

下面的圖片分別是空載，1mA,100mA,,200mA,300mA,400mA下LX接口的波形（黃）和輸出紋波（綠）

0
回復
2019-07-01 13:08

下面測試待機電流，找到一個152.93KR的電阻，串接在電源板供電上。

芯片disabled時，壓降為0.0005v，得關斷電流3.26nA與數據手冊基本相符（這個只能說是粗測）

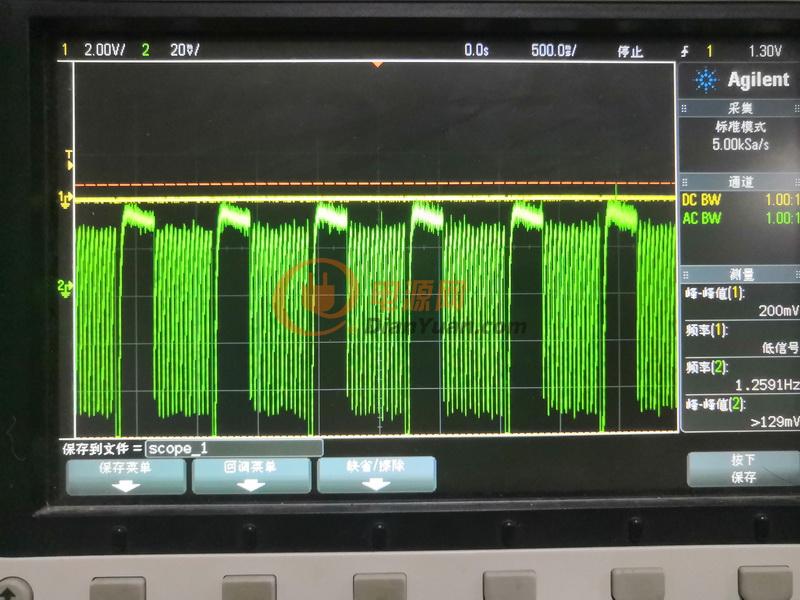

把芯片使能并使輸出開路，此時由于電阻阻值較大，電路不能正常工作，出現打嗝。

0
回復
2019-07-31 14:18
@俗世慫人
下面測試待機電流，找到一個152.93KR的電阻，串接在電源板供電上。[圖片]芯片disabled時，壓降為0.0005v，得關斷電流3.26nA與數據手冊基本相符（這個只能說是粗測）[圖片]把芯片使能并使輸出開路，此時由于電阻阻值較大，電路不能正常工作，出現打嗝。[圖片][圖片]
樓主，后續呢？不是還有呢嘛？
0
回復
2019-07-31 14:20
@流水無情
樓主，后續呢？不是還有呢嘛？[圖片]
很詳細啊，期待后面的測試
