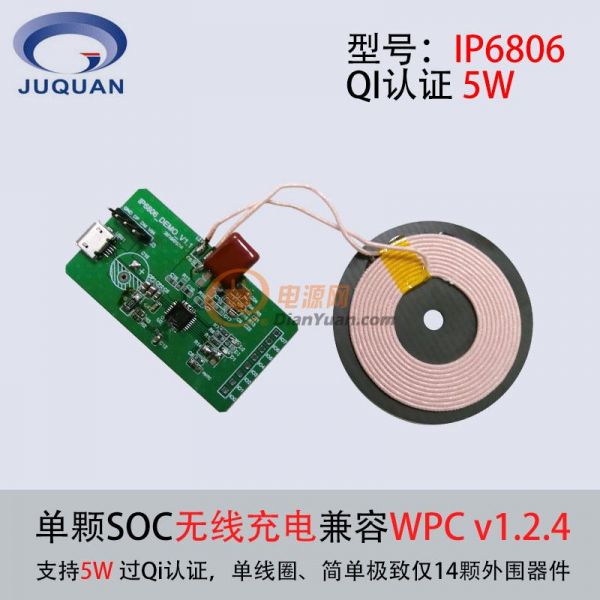

介紹一款目前市場非常流行的，手機無線充電發射端5w過qi標準認證方案，英集芯ip6806集成SOC

概述：

IP6806是一款無線充電發射端控制SoC芯片，兼容WPC Qi v1.2.4新標準，支持A11或A11a線圈，支持5W、蘋果7.5W、三星10W充電。

IP6806通過analog ping檢測到無線接收器，并建立與接收端之間的通信，則開始功率傳輸。

IP6806解碼從接收器發送的通信數據包，然后用PID算法來改變振蕩頻率從而調整線圈上的輸出功率。一旦接收器上的電池充滿電時，IP6806終止電力傳輸。

IP6806片內集成全橋驅動電路和全橋功率MOS，電壓&電流兩路ASK通訊解調模塊；方案集成度高，可顯著降低方案尺寸和BOM成本。



特性：

（1）兼容WPC v1.2.4標準

（2）支持5~10W多種應用

單獨5W應用

快充充電器輸入5~10W應用

（3）輸入耐壓高達16V

（4）集成NMOS全橋驅動和全橋功率MOS

（5）集成內部電壓/電流解調

（6）支持FOD異物檢測功能

高靈敏靜態異物檢測

支持動態FOD檢測

外接電阻調整FOD參數

（7）低靜態功耗和高效率

靜態電流10mA

詳情請咨詢，聚泉鑫科技，可申請測試樣板
