你的計算AP有問題吧，20KW的AP20多，可能嗎？

EE65的AP值是30，做3KW是不夠的，正常是2~2.5KW吧，

20KW的磁芯，AP要200多還差不多，

EE110的AP大約是180，做20KW有點勉強，

EE130（128）的AP大約是336，做20KW綽綽有余，

EE130比EE110才大那么一點，做這么大的電源不會在乎大一點空間和多那么一點成本，建議選擇EE130，大一點，好繞線，散熱好點。

功率大小不但由鐵芯決定的，影響因素多，主要看工作頻率.EE65頻率足夠高遠不止3.5KW達到10千瓦也可以，書上都是前人當時的條件和經驗

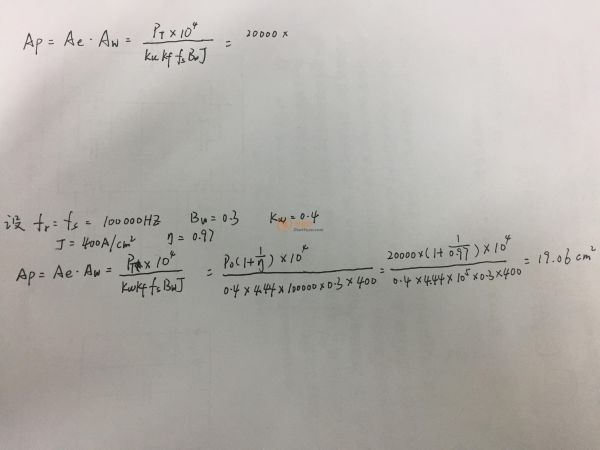

老師你好，不知道是不是我的公式不對（在文獻里找的）   我又重新算了一遍，Ap還是在20左右，您受累幫小子解下疑惑唄（圖中下邊的是）

回復第3貼的，你用EE65做過10KW沒有？

如果做過，那我佩服你；如果沒做過，不要紙上談兵，不然你會害死別人的。書上的東西，很多內容就連作者都沒親身示范，都是理論性的東西。

反激和正激，常規的是50K~65K頻率，做到100K~133K都很正常；

全橋開關電源閉環穩壓上了1KW以上，可就不是這么回事了，用MOS做全橋，考慮功率器件的溫升，頻率在30~40K左右，做到50K的那是高的了；

像10KW和20KW都不會使用MOS作為開關管，而是使用IGBT或者IGBT模塊，IGBT比MOS的頻率就更低了，使用IGBT的頻率是10~30K，考慮20K以下在音頻范圍，變壓器有聲音問題，IGBT折中選取頻率選擇在25K左右，

大功率全橋開關電源閉環穩壓，頻率每上升10K，你的所有功率器件溫升都會上升一個級別，頻率越高，溫升越高；

3KW以下有MOS可以做全橋，還可以做做50K，但50K的溫度遠遠比30K的高很多，10KW和20KW就沒MOS可用。

所以綜合以上，第3貼的，你拿提高頻率來提高EE65的功率能達到10KW，是紙上談兵。

3W~20KW的開關電源，變壓器的銅線電流密度每mm2從2~10不等，功率越大，選擇電流密度越小，所以大功率變壓器你要繞下所有銅線或銅皮，而變壓器的體積就大很多了。

然后選擇變壓器的AP公式，不是很準，只能參考，不能作為選擇磁芯的依據。

同意，我的18KW電源主變壓器用EE130，儲能電感用兩個EE110。

妥妥的。

驕子軍長，你的18KW是新能源汽車充電器嗎？三相輸入的交錯APFC什么芯片處理的？

樓主的AP公式是反激的，

樓主的計算結果是19，是按100K頻率算的，假如頻率換成25K，那結果就成了76，

然后電流密度按4，顯然太大，電流密度按2，那結果就是152了，

窗口系數0.4，如果按0.3，那結果就是202了，

所以這個公式不準，隨便一樣參數改變，結果就相隔很多，感覺這個公式不適合大功率全橋

網上公式太多了，您有大功率全橋的公式嘛

謝謝水鄉電源大大的解答，受益良多，我再重新去收集下資料，

我沒有大功率的公式，我選磁芯是靠經驗來的

我做的是可調穩壓電源，60V300A，三相交流輸入，沒有用PFC。普通架構。

先說句我不是抬杠的，也不反駁，我確實是紙上談兵，沒做過，但是我只想說變壓器出能量并不是固定不變的，變壓器本身能做多大功率跟你用什么電路不是一回事，跟MOS,IGBT沒直接關系

大功率電源當然用全橋電路了 ，同一個磁芯你有其他電路能比全橋做的功率更大嗎？

樓主是求助貼，需要的是雪中送炭，而你卻說EE65做10KW，你這樣的回答無疑是雪上加霜，

給別人的建議一定是要常規的，不是極限也不是極端，

變壓器是可以提高頻率來加大功率，但那只是針對小功率電源，當你親身示范做大功率電源的時候，你就知道，功率到達一定的時候，頻率就不能提高了，反而要降低頻率，

因?yàn)槟愕墓β势骷囟仁懿涣耍?

然后全橋是有死區的，頻率越高，你的最大占空比越小，大功率電源20~50K頻率是綜合很多 因素，最終10KW和20KW在20~30K左右的。不會超過50K的。

驕子軍長，60V 18KW，好牛掰啊，用來測什么的？

輸出儲能電感，為什么要兩個EE110？?jī)?chǔ)能電感用1個EE130不行嗎？

輸出整流，用的快恢復模塊還是多個快恢復二極管？

是軟開關全橋，還是硬開關全橋？

開關頻率多少K？

計算公式應該是沒錯的，（做過14Kw的電源，不過用的是非晶的磁芯，）看你用的鐵氧體的磁芯，但你的Bm用到了0.3T，我覺得是你這個Bm用的有問題，看很多資料上鐵氧體的磁芯很少用到0.2T，而且電流大了以后，Bm還得留余量，如果你用到0.15T，那么你的AP將增大1倍，如果用到0.1T，你的AP將增大2倍。人家用的AP比你大，可能是因?yàn)锽m用的比你小。

兩個儲能電感各對應一個快恢復模塊，主要是分散熱損耗。

用的是快恢復模塊。

用的是硬開關全橋。開關頻率22K。

0-60V   0-300A可調電源，測試逆變器用的。

驕子軍長，兩個儲能電感，這樣搞的？

你的開關管用的什么型號??？

我手頭有EE110和EE85B的磁芯，應該可以干10-15KW左右的

自己做的測試逆變器的，這么大功率的，厲害
