芯片簡介：

 CC6902 是一款高性能單端輸出的線性電流傳感器，可以更為有效的為交流（AC）或者直流（DC）電流檢測方案，廣泛應用于工業，消費類及通信類設備。 CC6902 內部集成了一顆高精度，低噪聲的線性霍爾電路和一根低阻抗的主電流導線。當采樣電流流經主電流導線，其產生的磁場在霍爾 電路上感應出相應的電信號，經過信號處理電路輸出電壓信號，使得產品更易于使用。線性霍爾電路采用先進的 BiCMOS 制程生產，包含了高靈敏度霍爾傳感器，霍爾信號預放大器，高精度的霍爾溫度補償單元，振蕩器，動態失調消除電路和放大器輸出模塊。在無磁場的情況下， 靜態輸出為 50%VCC。 在電源電壓 5V 條件下，OUT 可以在 0.2~4.8V之間隨磁場線性變化，線性度可達 0.4%。CC6902 內部集成的動態失調消除電路使IC 的靈 敏度不受外界壓力和 IC 封裝應力的影響。 CC6902 提供 SOP8 封裝，工作溫度范圍-40~125°C。 特性 ? 靜態共模輸出點為 50%VCC ? 測量范圍寬，5A/10A/20A/30A ? 1MHz 斬波頻率，高帶寬，低噪聲，單端模擬輸出 ? 導線引腳到信號引腳有 2000V 的安全隔離電壓 ? 低功耗 ? 常溫誤差 1%，全溫誤差 3% ? 溫度穩定性好，內部采用了芯進專利的霍爾信號放大電路和溫度補償電路? 抗干擾能力強? 抗機械應力，磁參數不會因為受外界壓力而偏移 ? ESD(HBM) 6000V應用? 電機控制? 負載監測系統? 開關電源? 過流故障保護

CC6902系列與ACS71，72系列對比說明：

1.CC6902分別采用SOP8封裝，直接可替代ACS712、ACS714、ACS723、ACS724系列，ACS725系列看具體應用可以替代。

2.6902-10A的增益和ACS712-05B(5安培量程)的增益是最接近的

3.690X-30A的規格，電流比較大時，如果走線不特別處理的話，必然會燙，這一點，無論690X還是ACS7XX都是一樣。

4.下圖的參考設計中，有一個擴流及降低發熱的應用原理圖，使用此應用圖時，必須嚴格計算銅箔電阻，選擇量程低一兩規格，進行系統級校準。

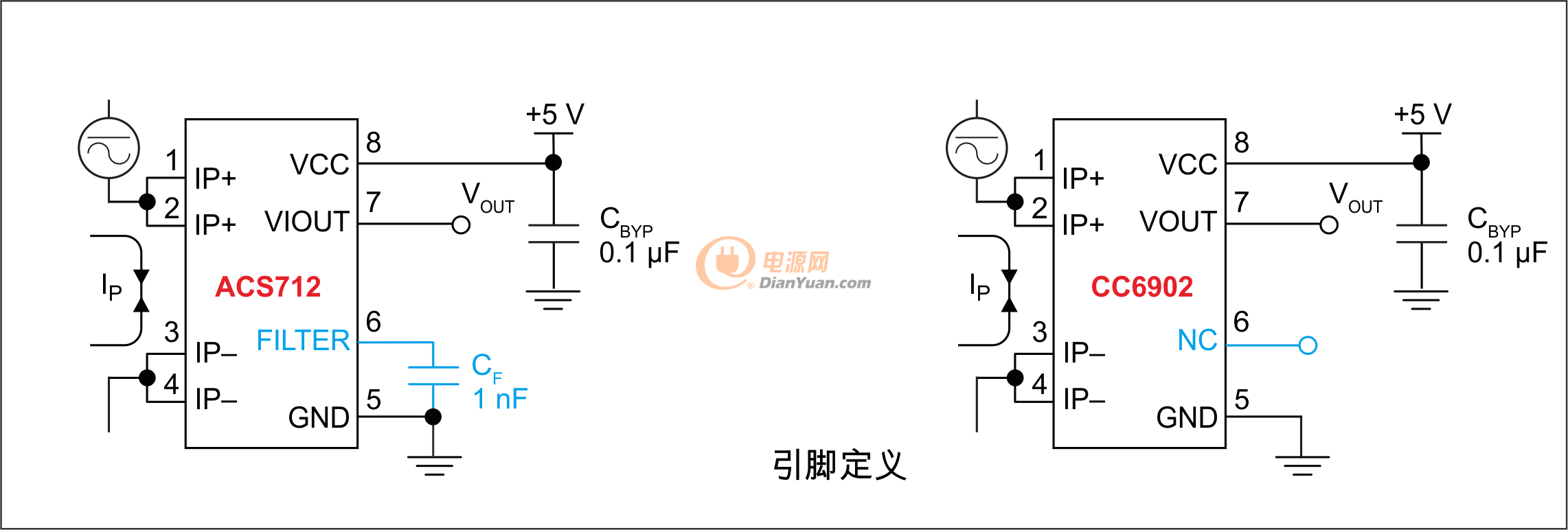

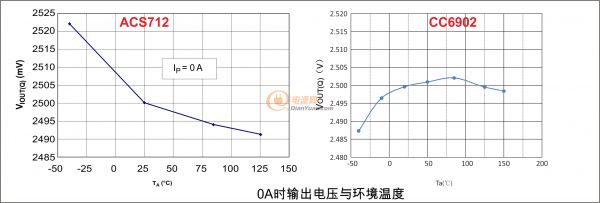

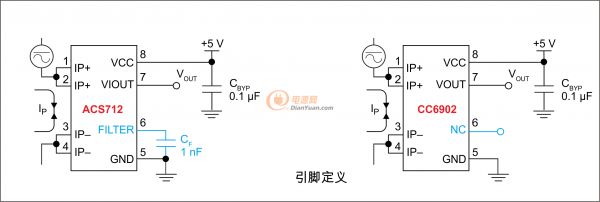

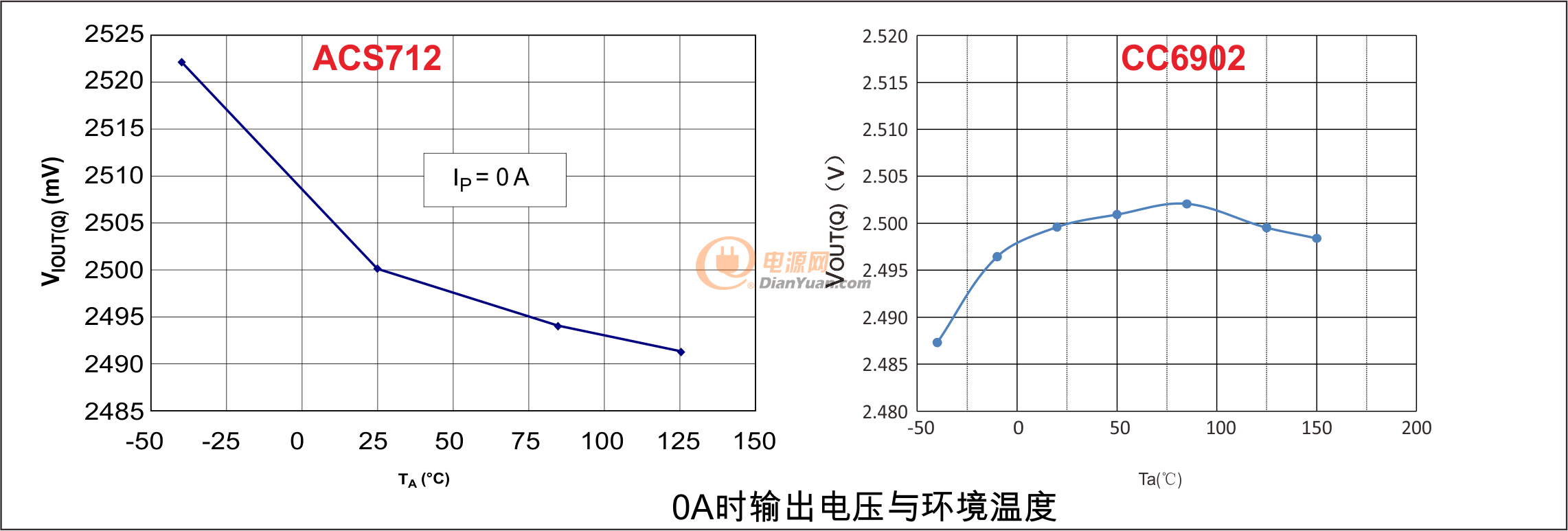

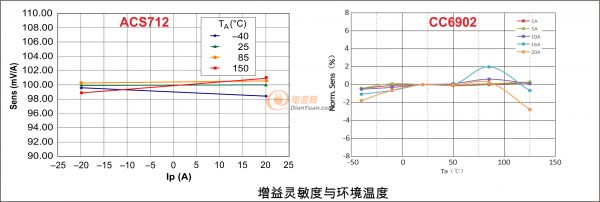

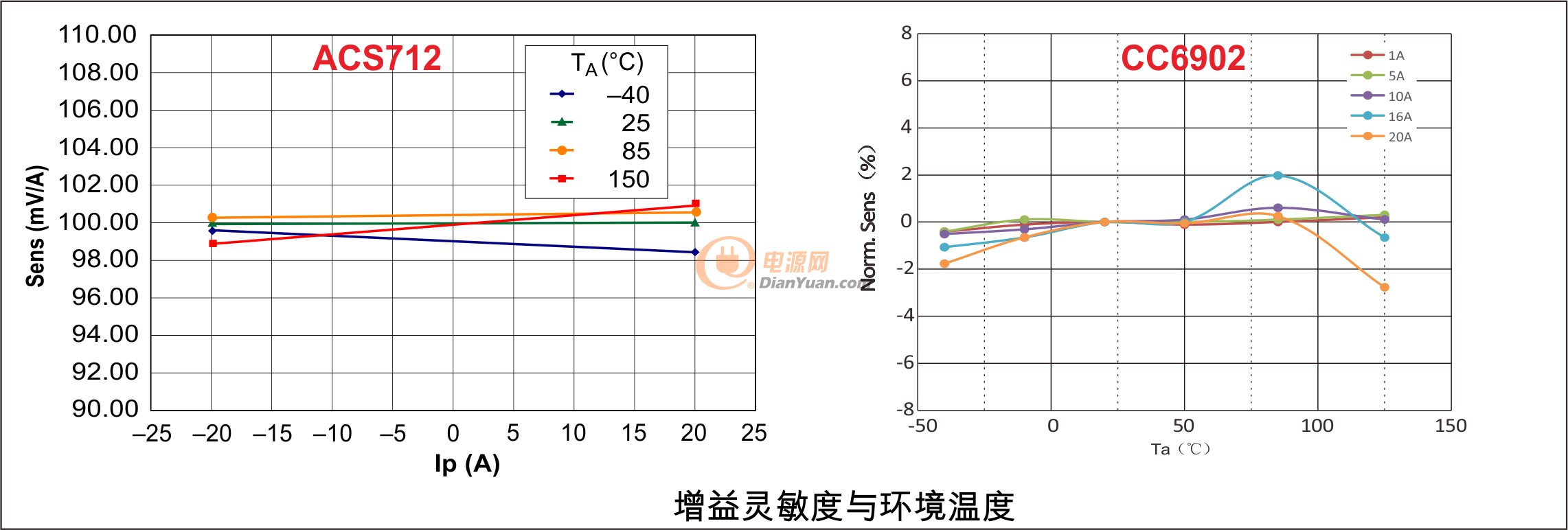

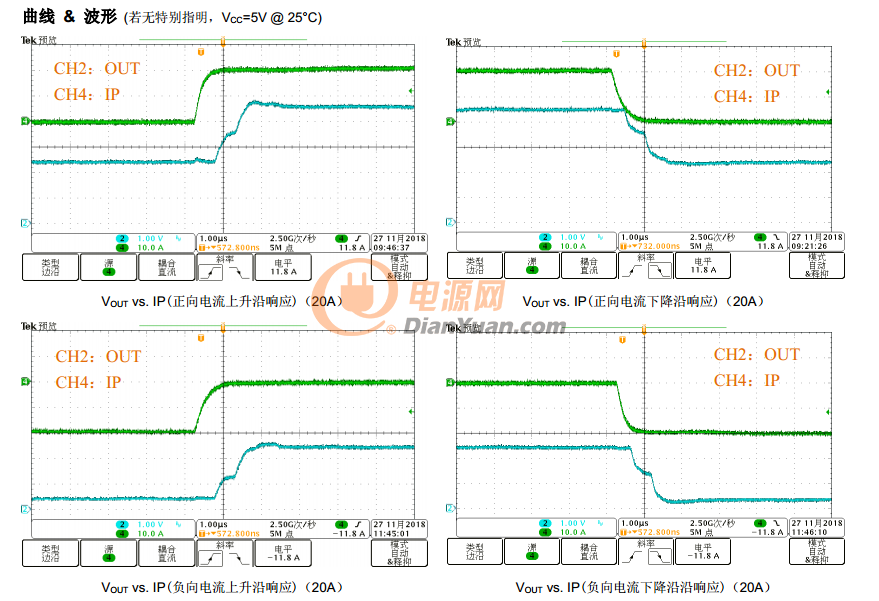

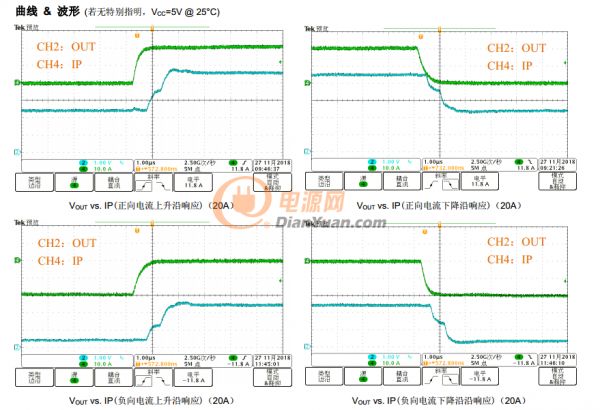

5.以下是零點溫漂，腳位定義，增益溫漂，階躍響應，

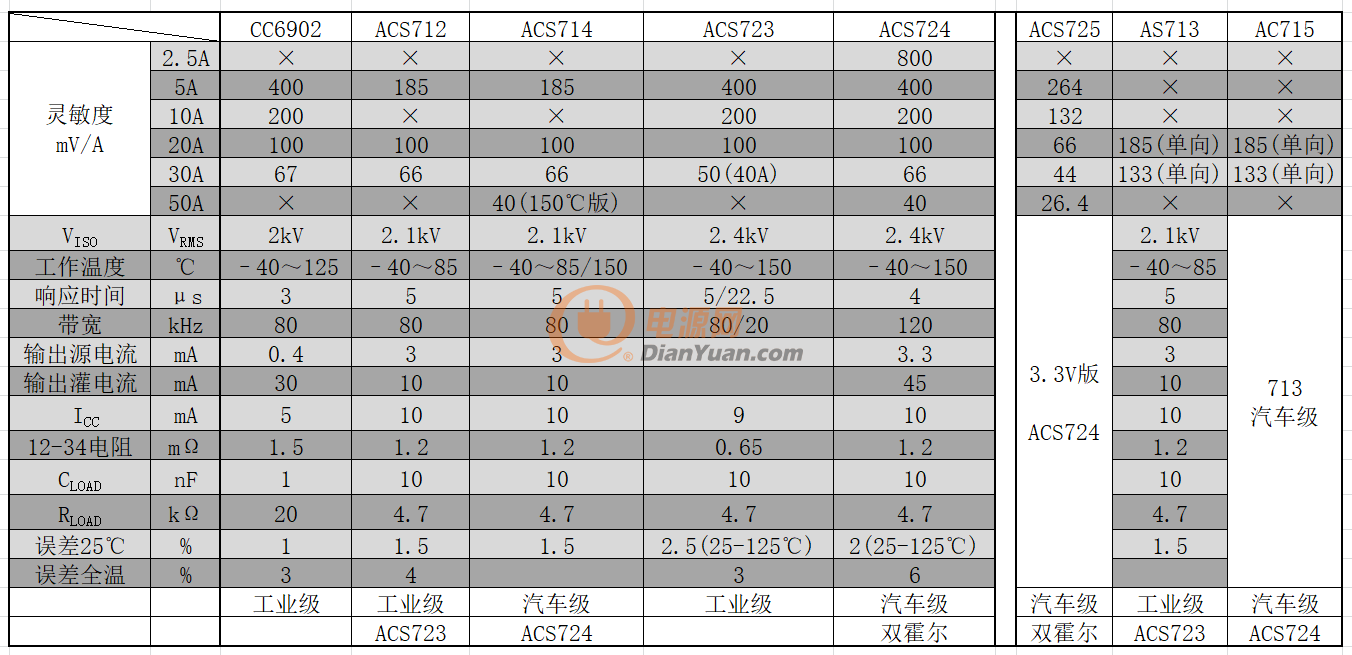

6.電流傳感器主要參數對比：

7.資料包：

/upload/community/2019/01/08/1546942795-23926.zip

8.有什么問題請給我留言，希望能給您帶來便利！
