llc諧振電流有尖峰

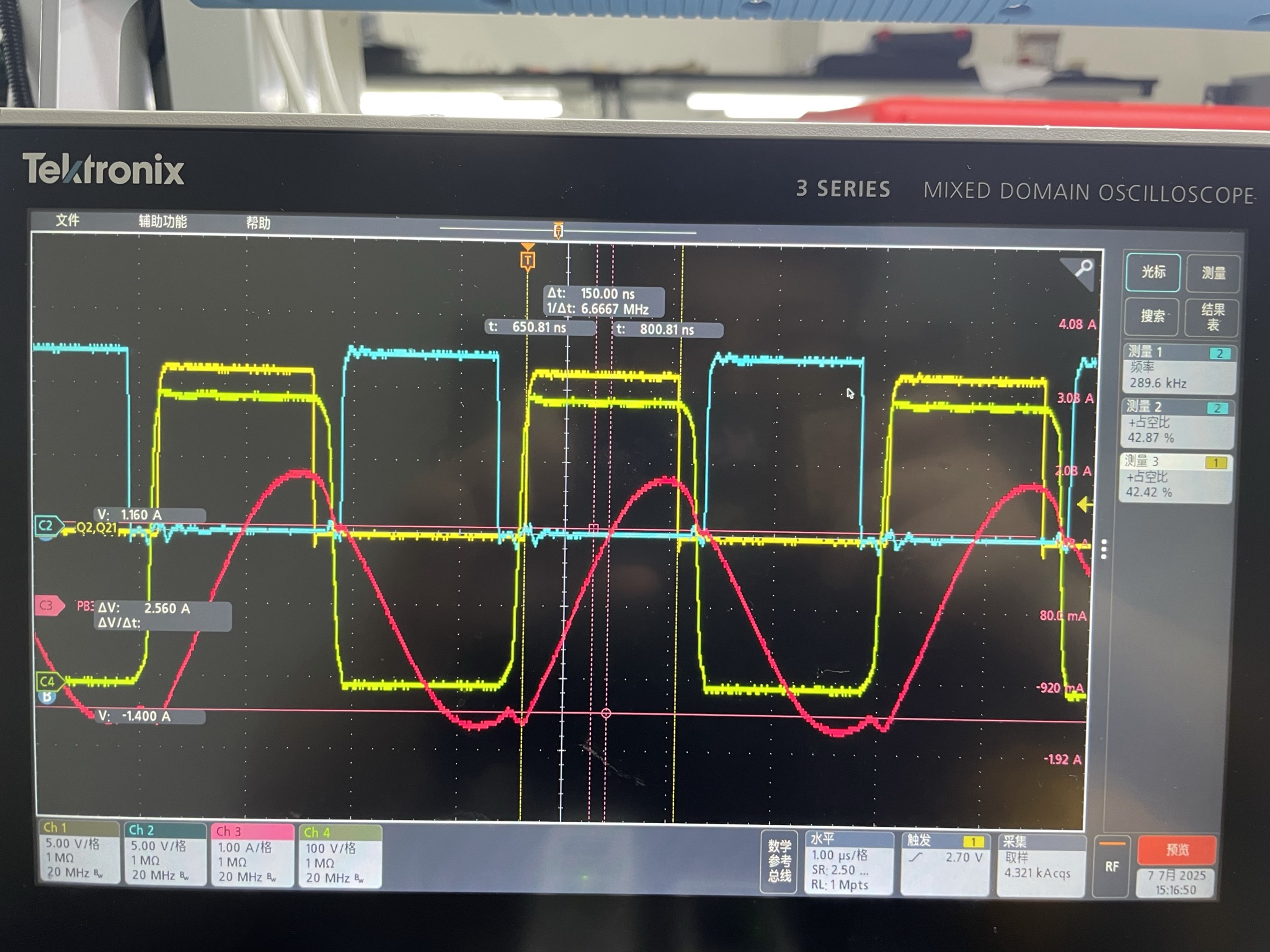

llc諧振電流那個尖角是為什么

全部回復(8)

只看樓主

正序查看

倒序查看

lingyan

2018-12-10 11:32

是哪里的波形？輸出上有這種波形，串聯一個電感試試看能消除不

回復

hylylx

LV.9

2018-12-10 11:32

回復

henryzhupeng

LV.2

2018-12-12 12:16

@lingyan

是哪里的波形？輸出上有這種波形，串聯一個電感試試看能消除不

llc的諧振電流啊

回復

十年封神路

LV.1

2018-12-15 19:52

你這個尖尖是沒有問題的，你可以對應副邊二極管的電流一起看，這時候二極管電流是0，就是激磁電感參與諧振的階段。

可能你的激磁電感/諧振電感的比例較小，造成振蕩向上。

有問題的是你正半周期和負半周期不對稱，很有可能是MOSFET的個體差異，或者變壓器漏感不對稱，導致諧振周期不同。

這樣的波形，并不會讓你失去軟開關，負載加重后會有改善。

回復

zhuguangchuan

LV.7

2018-12-29 09:30

@lingyan

是哪里的波形？輸出上有這種波形，串聯一個電感試試看能消除不

哪里的波形都不知道，還給別人出策略，還是版主？

回復

zhuguangchuan

LV.7

2018-12-29 09:31

@十年封神路

你這個尖尖是沒有問題的，你可以對應副邊二極管的電流一起看，這時候二極管電流是0，就是激磁電感參與諧振的階段?？赡苣愕募ご烹姼?諧振電感的比例較小，造成振蕩向上。有問題的是你正半周期和負半周期不對稱，很有可能是MOSFET的個體差異，或者變壓器漏感不對稱，導致諧振周期不同。這樣的波形，并不會讓你失去軟開關，負載加重后會有改善。

可能是勵磁電感太小了。
