200W開關電源LLC拓?fù)洳ㄐ螠y(cè)試

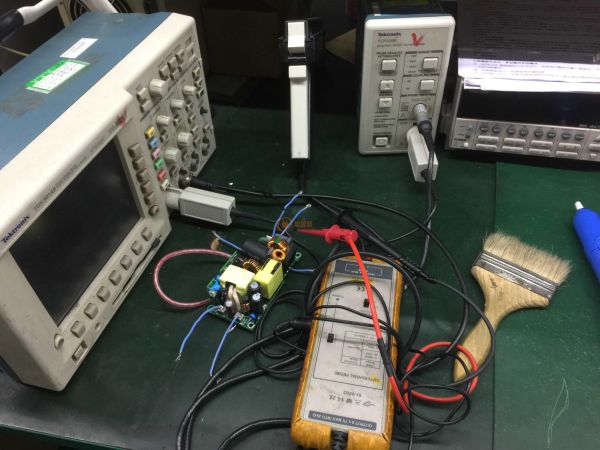

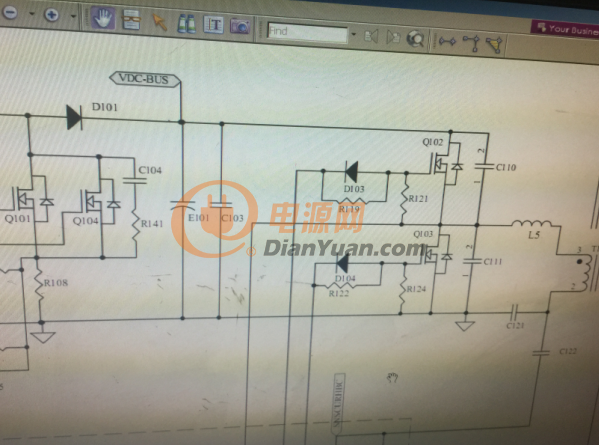

請問是否為諧振波形，附上實物與電路圖

WMW4V4%R02SXEQY}_95NYSIIMG_2913

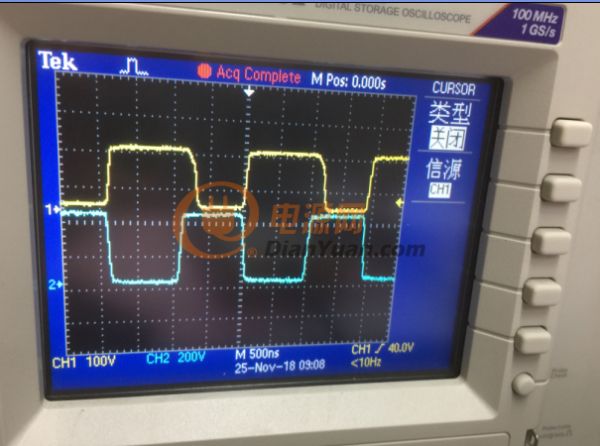

下圖為上管與下管的驅動波形

ET53@S$XVM[$4I(8SOVD]0K

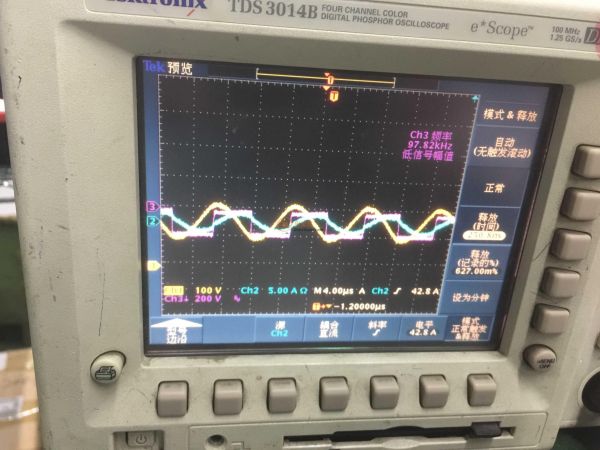

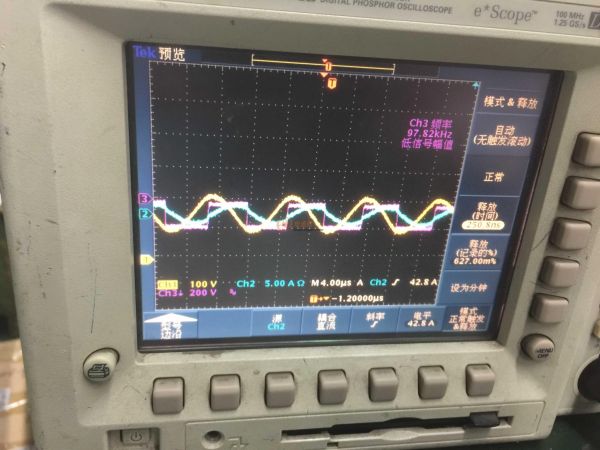

下圖為下管驅動波形

1.粉紅色為下管DS  2.黃色為諧振電容電壓  3.藍色為諧振電容電流

IMG_2911IMG_2912

全部回復(2)
正序查看
倒序查看
chebd
LV.6
2
2018-11-26 10:39
？
0
回復
2018-11-26 13:13
@chebd
？
你好，已經將電路圖與波形附上，麻煩有時間是否可以幫忙分析一下？
