關于LLC的幾個疑問?求大神回答

最近在學習LLC,有幾個問題請教各位大神,盼回復!

1.在CMG的LLC講解中有ZVS的另外一個限制是Im>Ip,(圖1)勵磁電流大于諧振電流。 我們的電流波形不是都是Ip>Im(圖2)才有剩余的能量輸出嗎???這個地方如何解釋?????

1

圖1

2

圖2

全部回復(11)
正序查看
倒序查看
2018-11-21 10:28
0
回復
2018-11-21 10:46
@虎虎虎123
不要頂啊!講解下。。。
0
回復
2018-11-22 08:59
zvs實現條件一是諧振腔處于感性,即開關頻率大于諧振頻率,二是死區時間完成寄生電容充放電
0
回復
2018-11-22 09:36
圖1的Ip應該是個定值或者是個極限值Ipmin,而圖2 的Ip是一般所指的漏感電流(隨負載變化)。
0
回復
2018-11-22 09:45
0
回復
2018-11-22 19:26
干電源8年了,不知說的對不對,要滿足軟開關,一個條件就是死區時間內完成mos管和變壓器寄生電容的充放電,即諧振電流Ip>(2coss+cstray)vin/td,空載時,諧振電流主要成分為勵磁電流Im,即Im≈Ip,因此空載時要實現軟開關,要滿足Im>Ip
0
回復
2018-11-22 19:26
干電源8年了,不知說的對不對,要滿足軟開關,一個條件就是死區時間內完成mos管和變壓器寄生電容的充放電,即諧振電流Ip>(2coss+cstray)vin/td,空載時,諧振電流主要成分為勵磁電流Im,即Im≈Ip,因此空載時要實現軟開關,要滿足Im>Ip
0
回復
2018-11-29 11:24
@ohbabycomeon
干電源8年了,不知說的對不對,要滿足軟開關,一個條件就是死區時間內完成mos管和變壓器寄生電容的充放電,即諧振電流Ip>(2coss+cstray)vin/td,空載時,諧振電流主要成分為勵磁電流Im,即Im≈Ip,因此空載時要實現軟開關,要滿足Im>Ip
我的理解,軟開關就是電流流過體內二極管時開通,
1
回復
2018-12-01 21:28

OK,標準的LLC教材,會給你秀出來LLC的工作平面,3個,分別是fs>fr;fs

容性區的特征是零電流關斷,并不適用與MOSFET這種半導體器件;硬開通,對MOSFET(尤其是軟開關類的MOSFET)是致命的。

我們這里只討論感性區。

第一步,

fr是由諧振腔決定的,Cr和Lr。對應的1/2*Tr是諧振腔振蕩的最大時間。

此外還有個Cr、Lr和Lm決定的振蕩頻率,1/2*Tr之外的時間,由該振蕩決定。又因?yàn)長m很大,我們認為這個振蕩的周期很長,比如說10*Tr。

以上是振蕩的基礎,假設你已經明白。

因?yàn)閒r是確定的,而fs是變化的,就出現了兩種工作狀態,我喜歡稱為SRC和LLC。

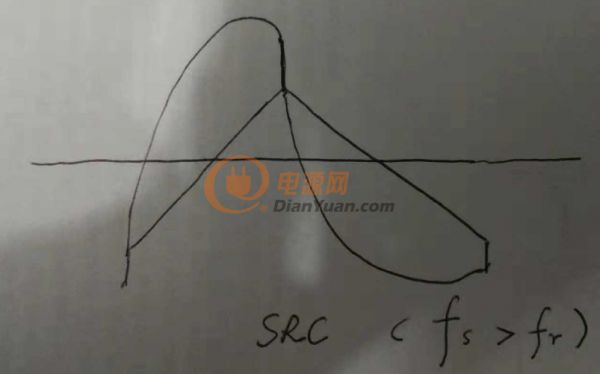

SRC的特點是fs>fr,也就是說1/2*Ts < 1/2*Tr,所以一個工作周期中,只發生了一種振蕩。Cr和Lr的振蕩。

LLC的特點是fs也就是說1/2*Ts > 1/2*Tr。在一個工作周期中,t1時間段內發生Cr和Lr的振蕩;t2時間段內發生Cr、Lr和Lm決定的振蕩,

如前所述,Lm很大,振蕩周期很長,我們認為ip電流在這個階段是恒定的,不發生變化。也就是LLC典型的“平臺區”。

平臺區是LLC一切優秀特質的根源,MOSFET的零電壓開通和輸出整流二極管的零電流關斷。

這里可以得到一個結論,半橋情況下 ILm_max =1/2 * Vin/Lm * 1/2 * Tr

----------------------------------------------------------------------------------

第二步,模態分析

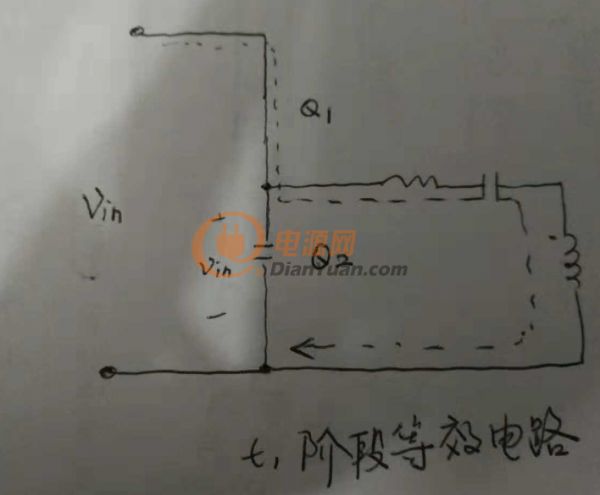

t1階段,Lr和Cr的振蕩,Q2關斷,其寄生電容上有等于Vin的電壓。

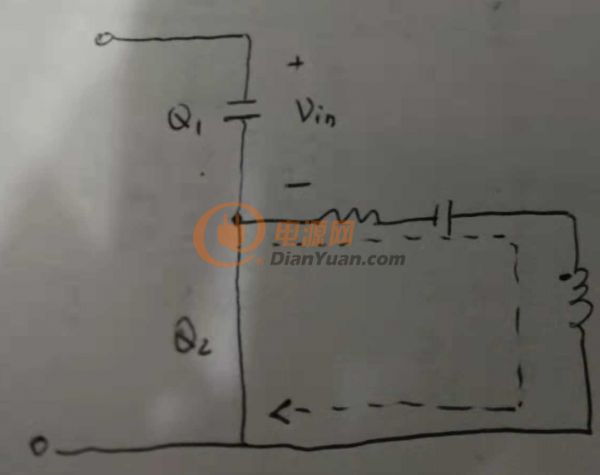

t3階段,Q1和Q2的狀態互換,Q1關斷,其寄生電容上有等于Vin的電壓。

那么問題來了,t1階段和t2階段的變換過程發生了什么?零電壓開通是怎么實現的?

ZVS,零電壓開通,就是說,其Vds壓降將為0以后再控制門極開通。

這里給出一個結論,t2階段開始時關斷Q1,t2階段結束時開通Q2,這里就有了所謂的死區時間,Td,Td=t2。死區時間意味著,沒有驅動脈沖,兩個MOSFET均

等效為寄生電容。

如上所述,在此期間,Ip=ILm_max,維持恒定。那么這個電流一方面給Q2放電,一方面給Q1充電。

以下的狀態微分方程幫助你理解:

為了實現ZVS,t2結束以前,Q2寄生電容的電壓必須放為0,就有了下面的等式。當然,如果你愿意的話,還可考慮上寄生電容。

---------------------------------------------------------------------------------------------------------------------------------------------------------

總結,其實ILm > Ip的說法有些奇怪的,可能是對Ip的定義不清楚,可以定義成,實現ZVS所需的最小原邊諧振電流。

2
回復
2020-08-18 22:46
@十年封神路
OK,標準的LLC教材,會給你秀出來LLC的工作平面,3個,分別是fs>fr;fsfr,也就是說1/2*TsIp的說法有些奇怪的,可能是對Ip的定義不清楚,可以定義成,實現ZVS所需的最小原邊諧振電流。
Vin/2是為什么呢
0
回復
2020-08-21 17:54
@星星的想法
Vin/2是為什么呢

可以看看變壓器原邊的電壓波形和副邊的電壓波形;

就明白了。

0
