RM9001DA亞成微恒功率 電路簡單 無閃頻 過認證優勢三顆并聯驅動50W 低成本方案

小陳  13670223013  qq:2355910870 免費送樣協助方案開發

◆RM9001DA是一款四通道恒流控制芯片，

可以實現恒功率，低諧波（THD）,芯片具有智能溫度保護功能（OTP），系統應用穩定，RM9001DA封裝形式：ESOP8。

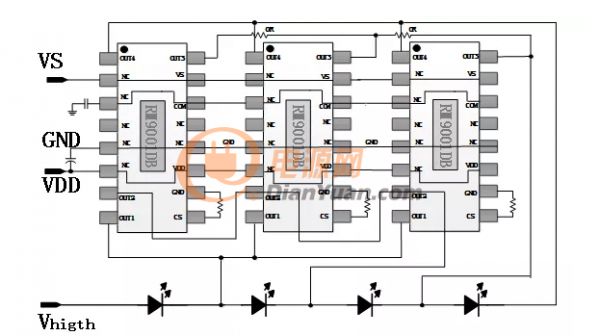

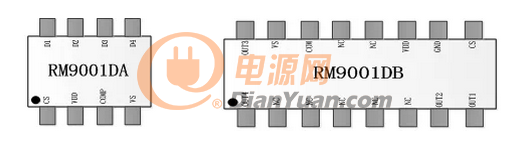

◆RM9001DB是在RM9001DA的基礎上改變封裝形式，目的是在多顆芯片并聯的時候，可以盡可能減少外圍的0R跳線電阻。RM9001DA可以應用在小功率的有諧波要求的方案上，成本較RM9001DB便宜，大功率投光燈方案建議使用RM9001DB-ESOP16方案，系統成本更低。

◆芯片具有功率補償功能，可以實現高壓（180V-260V），低壓（90V-150V）輸入電壓變化時，功率保持恒定。

◆芯片輸出電流為正弦電流波形，THD參數可以滿足IEC-61000-3-2(C級)要求。

◆芯片過溫保護點（130℃），表面溫度。

OUT1~OUT4隨著輸入電壓升高，逐級開啟，系統各端口的電流如下：

OUT1~OUT4隨著輸入電壓升高，逐級開啟，系統各端口的電流如下：

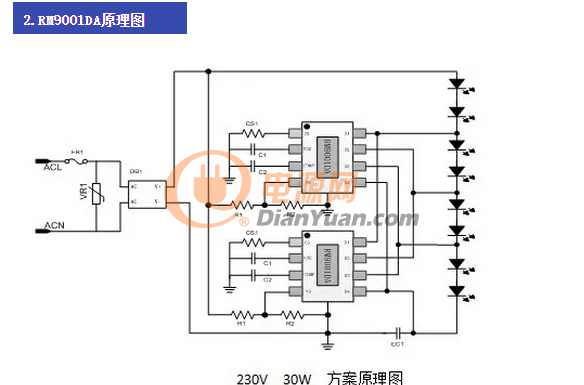

系統輸出的平均電流等于各個端口電流值的平均疊加，Vcp的取值范圍介于0.4V~4.2V，建議調整Vcp電壓到1.5V左右為最優的方案參數，保證功率恒定，2號腳位（VDD）連接電容主要作用是給芯片供電具體參數為（4.7uF/16V）-最優值。3號腳位（COMP）連接電容主要作用是調整In,也就是1號腳CS取樣電阻上的平均電流，具體參數為（220nF/16V）-最優值。

交流輸入端FR1（保險電阻），可以根據實際客戶要求，決定是否需要添加，主要目的是安規需要。

交流輸入端串聯的抗浪涌保護線繞電阻，如圖FR2,FR3,可以明顯改善抗雷擊浪涌，阻值越大，效果越明顯，但是電阻越大，功耗也越大。根據輸入電流，以計算，選取合適阻值和功率的抗浪涌保護線繞電阻，并留適當?shù)脑Ａ俊?

大功率應用時，如果要通過更高要求的浪涌電壓，可以采取使用兩級壓敏，如:前級使用14D471,后級使用10D471方案。

大功率投光燈方案，L N->PE也會有要求，線對殼體的耐壓測試主要考驗的是鋁基板的耐壓，對鋁基板的耐壓要求很高，如果要測試L N->PE，可以考慮使用高耐壓的鋁基板，或者考慮在殼體和鋁基板之間增加導熱硅膠墊。

大功率投光燈方案在抗雷擊能力和傳導（EMI）方面，LED及芯片的引腳銅箔面積增加會導致抗雷擊和傳導（EMI）數據變差，在線路板布板的時候，保證通過電流的情況下銅箔的寬度不要超過LED焊盤寬度，如下
