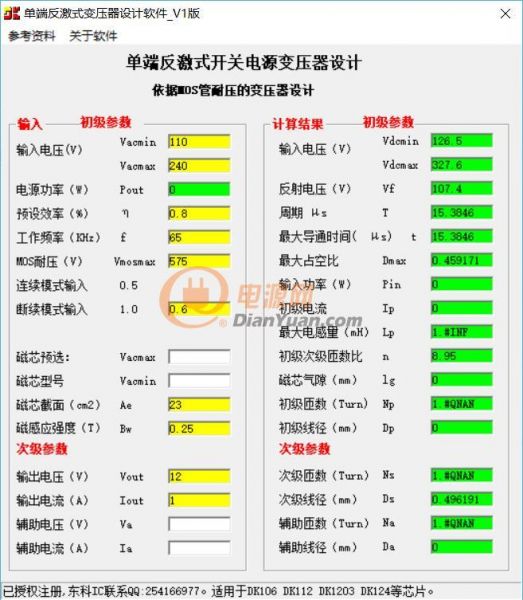

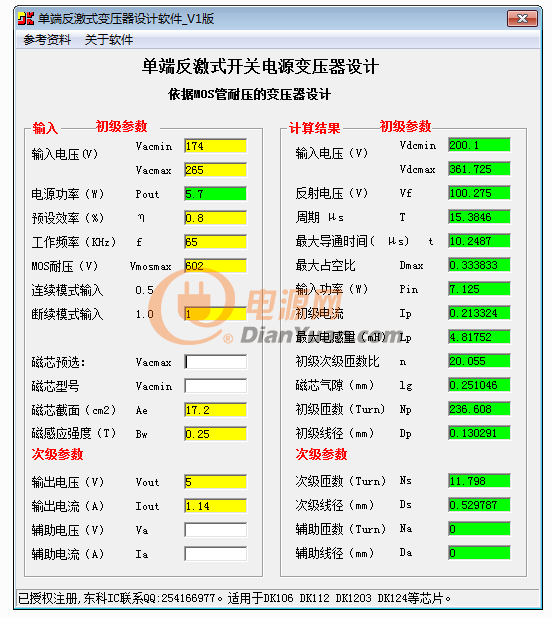

本人自己設計的變壓器計算軟件，不是特別好，應該湊合著能用，現分享給大家下載（適用東科1系列相關電源芯片）
鏈接：https://pan.baidu.com/s/1kTVb9RUFmiHk5aBpBWLkaA 提取碼：vj65 復制這段內容后打開百度網盤手機App，操作更方便哦

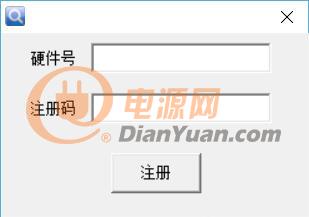

分享：東科變壓器參數設計軟件下載可用（含注冊機）
全部回復(6)
正序查看
倒序查看
@jry3389
目前這套軟件僅供參考，因原來開發問題，所多設計不是特別完美，目前東科原廠正在開發新一套智能變壓器計算軟件！到時我會發布上來，給大家使用！
請問是蔣總嗎？請看看我下面計算的參數可以嗎？另外，線圈的繞法啥的不太懂，如何跟做變壓器的廠家說呢？這個不需要什么特殊的繞法吧（比如三明治繞法），繞線方向有要求嗎？還需要加屏蔽銅箔什么的嗎？層間加絕緣膠帶需要交代嗎？蔣總哪里有沒有標準的交付廠家的變壓器參數表格？有的話能否發一份我參考一下。
已知條件,選用芯片DK106
1、 輸入電壓范圍 80-270VAC
2、 開關IC頻率=65000Hz
3、 芯片設定最大峰值電流Ip = 320mA
4、 開關IC最高耐壓 700V
5、 輸出電壓VO1 = 12V400mA, VO2= 9V50mA,
1、 確定反射電壓VORZ及匝比
VINMAX=22×VACMAX=22×270=382V
開關IC最高耐壓 700V,預留120V壓降，700-120=580
根據經驗VOR取80V
設12V輸出整流管正向壓降0.6V，則匝比為
n=VOR/(VO+VD)=80/(12+0.6)=6.3
2、 原副邊側的有效負載電流
設效率η=0.8，則輸入功率PIN=((12 + 0.6) * 0.4 + (9 + 0.6) * 0.05) / 0.8 = 6.9W ≈ 7 W
副邊電流值折合到12V上為：IO= 7/12.6 = 0.556A
原邊反射電流IOR= IO/n = 0.555/6.3 = 0.088A
3、占空比
VINMIN= 1.3×VACMIN= 1.3×80 ≈ 100V
初級平均電流IIN= PIN/VINMIN= 7/100 = 0.07A
IIN/D=IOR/(1-D)
D=IIN/(IIN+IOR)=0.07/(0.07+0.088) = 0.44
4、伏秒積
導通時間為：Ton = 0.44 * 1000000 / 65000 = 6.77uS
Et=VON×ton= 100×6.77 = 677Vus
5、原邊側電感值（此處設計參照DK106手冊中的實例，用芯片最大電流320mA帶入Ip）
LP= Et /Ip= 677/0.32 = 2.11uH
制作取10%余量，Lp = 2.11 * 1.1 = 2321uH 取2.4mH
6、根據功率選擇EE13磁芯，Ae磁芯有效面積為16mm2
7、變壓器原邊匝數 ?Bac取0.25
NP=( VINMINTONMAX)/( ?Bac·Ae) = 677 / (0.25 * 16) = 169T
8、副邊匝數
12V繞組
Ns = Np / n = 169 / 6.3 = 26.8，取整數27T
NP重新計算NP=27*6.3=170T
9V繞組
Ns = Np /(Vor/ VO2+ VD) = 170 / (80 / (9 + 0.6) = 20.4，該電壓精度要求不高，取20T
9、選擇線徑
原邊線圈采用Ds=0.15mm線徑 2UEW 銅線
副邊12V繞組采用Ds=0.35mm線徑2UEW 銅線
副邊9V繞組采用Ds=0.13mm線徑2UEW 銅線
10、變壓器驗證。變壓器的設計時最大磁感應強度不能大于0.4T，（鐵氧體的飽和磁感應強度一般為0.4T 左右），由于單端反激電路工作在B-H 的第一象限，磁心又存在剩磁Br 約為0.1T，所以最大的工作磁通Bmax 最大只有0.4 ? 0.1 = 0.3T
BMAX=(IP×LP)/(NP×Ae)=(320×1.69)/(169×16)=0.20
BMAX<0.3,設計合理。
0
回復
@秋雨
請問是蔣總嗎？請看看我下面計算的參數可以嗎？另外，線圈的繞法啥的不太懂，如何跟做變壓器的廠家說呢？這個不需要什么特殊的繞法吧（比如三明治繞法），繞線方向有要求嗎？還需要加屏蔽銅箔什么的嗎？層間加絕緣膠帶需要交代嗎？蔣總哪里有沒有標準的交付廠家的變壓器參數表格？有的話能否發一份我參考一下。已知條件,選用芯片DK106 1、 輸入電壓范圍 80-270VAC2、 開關IC頻率=65000Hz3、 芯片設定最大峰值電流Ip=320mA4、 開關IC最高耐壓 700V5、 輸出電壓VO1 =12V400mA, VO2=9V50mA, 1、 確定反射電壓VORZ及匝比VINMAX=22×VACMAX=22×270=382V開關IC最高耐壓 700V,預留120V壓降，700-120=580根據經驗VOR取80V設12V輸出整流管正向壓降0.6V，則匝比為n=VOR/(VO+VD)=80/(12+0.6)=6.32、 原副邊側的有效負載電流設效率η=0.8，則輸入功率PIN=((12+0.6)*0.4+(9+0.6)*0.05)/0.8=6.9W ≈ 7 W副邊電流值折合到12V上為：IO=7/12.6=0.556A原邊反射電流IOR=IO/n=0.555/6.3=0.088A3、占空比VINMIN=1.3×VACMIN=1.3×80 ≈ 100V初級平均電流IIN=PIN/VINMIN=7/100=0.07AIIN/D=IOR/(1-D)D=IIN/(IIN+IOR)=0.07/(0.07+0.088)=0.444、伏秒積導通時間為：Ton=0.44*1000000/65000=6.77uSEt=VON×ton=100×6.77 =677Vus5、原邊側電感值（此處設計參照DK106手冊中的實例，用芯片最大電流320mA帶入Ip）LP=Et/Ip=677/0.32=2.11uH制作取10%余量，Lp=2.11*1.1=2321uH 取2.4mH6、根據功率選擇EE13磁芯，Ae磁芯有效面積為16mm27、變壓器原邊匝數 ?Bac取0.25 NP=(VINMINTONMAX)/(?Bac·Ae)=677/(0.25*16)=169T8、副邊匝數 12V繞組 Ns=Np/n=169/6.3=26.8，取整數27T NP重新計算NP=27*6.3=170T 9V繞組 Ns=Np/(Vor/VO2+VD)=170/(80/(9+0.6)=20.4，該電壓精度要求不高，取20T9、選擇線徑 原邊線圈采用Ds=0.15mm線徑 2UEW 銅線 副邊12V繞組采用Ds=0.35mm線徑2UEW 銅線 副邊9V繞組采用Ds=0.13mm線徑2UEW 銅線10、變壓器驗證。變壓器的設計時最大磁感應強度不能大于0.4T，（鐵氧體的飽和磁感應強度一般為0.4T 左右），由于單端反激電路工作在B-H 的第一象限，磁心又存在剩磁Br 約為0.1T，所以最大的工作磁通Bmax 最大只有0.4?0.1=0.3T BMAX=(IP×LP)/(NP×Ae)=(320×1.69)/(169×16)=0.20 BMAX
