采用全橋的方式在逆變電路中應用非常廣泛， 控制電路比較簡單， 一般運用到中、 大功率場合。常見的全橋逆變控制方式有脈沖頻率調制(PFM),脈沖密度調制(PDM),脈沖寬度調制(PWM) ，正弦脈沖寬度調制(SPWM)和空間矢量PWM(SVPWM)調制等。PWM技術是逆變電路中運用最廣泛的控制技術，本設計作為無線傳能的前級電路，系統設計如下。

   從市電接入一個直流開關電源為MCR-WPT 電源供電， MCR-WPT 電源分為輔助電源部分、主控部分、逆變部分和信號采集及調理部分。主控芯片輸出帶有移相角的 PWM 信號經隔離驅動電路后驅動四個 MOSFET，逆變輸出接電容和發射線圈組成的串聯諧振回路。輸出的電壓和電流通過高頻互感器采即，將采集到的辛信號經調流電路輸入給主控芯片作鎖相處理。逆變環節中直流母線電流通過霍爾電流傳感器采集，經跟隨和限幅電路后通過主控芯片的 ADC 完成電流閉環。

單片機驅動波形

輔助電源電路

輔助電源電路使用 DC-DC 降壓芯片 LM2596， 分別輸出 5V、 12V、 -12V 給單片機、 IR2110 和 LM311 供電。 LM2596 最大輸入電壓 40V 電流 3A，輸出穩壓值決定于其 4 腳的反饋電壓，通過微小的改動可以實現正電壓輸入負電壓輸出的轉換。

全橋電路和電壓電流采樣

本設計采用全橋逆變，需要四個 MOSFET。電源在諧振時電流很大，所以需要可以承受大電流的 MOSFET，選用 IR 公司生產的IRF3205 MOS 管。

驅動電路設計

由于主控芯片輸出的 PWM 信號不足以驅動 MOSFET，所以需要驅動芯片驅動全橋逆變電路。本設計的隔離驅動芯片采用 IR 公司生產的 IR2110，需要兩片IR2110 才能驅動四個 MOSFET。 IR2110 具有自舉功能，外圍電路比較簡單，自舉電容配置好。

單片機最小系統電路

STM32F103VET6 最小系統包括電源電路、 時鐘電路、 復位電路和程序下載電路。 芯片供電電壓為 3.3V，使用 AMS1117 提供 3.3V 電壓，其輸入為 5V 由輔助電源提供。時鐘電路采用 8M 晶振，配合兩個 22pF 起振電容。復位電路采用上拉復位。程序下載使用 JLINK 下載，故引出 JTAG 接口， JTAG 接口的數據線和時鐘線均接上拉電阻。

單片機資源分配，兩個外部中斷用來計算相位差、 一個外部中斷用來讀取按鍵值、 一個定時器中斷用來 PI 運算、一個定時器作為計數器使用、一個定時器輸出兩對帶有死區的移相 PWM 信號。

PCB電路設計

主要包含三部分，輔助電源部分，控制部分和逆變部分.

PCB   3D效果圖

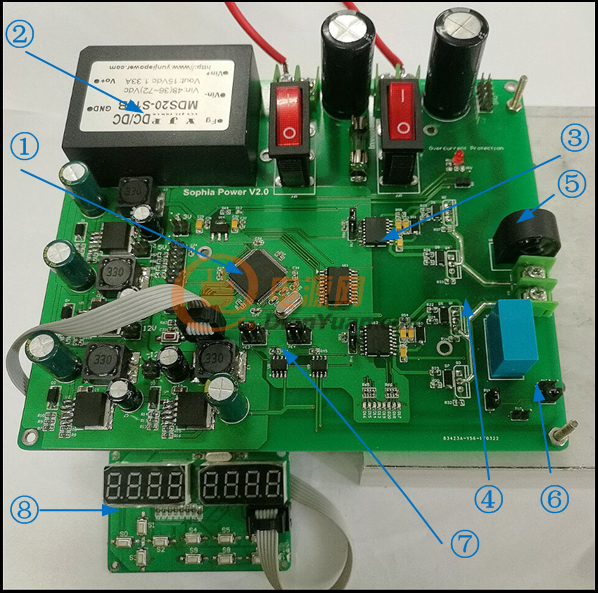

 實物作品

  圖中標號 1 為 STM32F103VET6 主控芯片，標號 2 為 DC-DC 降壓隔離電源，標號 3 為 IR2110 驅動芯片，標號 4 為以 IRF3205 組成的全橋逆變電路，標號 5為電流互感器，標號 6 為電壓互感器， 標號 7 位以比較器 LM311 組成的信號調理電路，標號 8 為 ZLG7289 人機交互模塊，它包含 10 個按鍵和 8 位數碼管。

測試環境，燈泡成功點亮。

移相90度PWM輸出。

移相90度輸出波形。

鎖相0度調試成功。

鎖相45度
