250W電源EMI測試超標,方案是L6562+L6599,路過的支個招.

mmexport1530712522222

mmexport1530712528786

1

2

全部回復(13)
正序查看
倒序查看
紫蝶
LV.9
2
2018-07-05 09:11
濾波參數調整，屏蔽。
0
回復
紫蝶
LV.9
3
2018-07-05 09:11
@紫蝶
濾波參數調整，屏蔽。
多調多測。
0
回復
2018-07-05 10:22

PFC電感和主變壓器的磁芯接地了沒？

主變壓器加屏蔽層沒？

增大輸入共模的感量

在初級正與次級地再增加一個Y電容

0
回復
2018-07-05 14:26
@edie87@163.com
PFC電感和主變壓器的磁芯接地了沒？主變壓器加屏蔽層沒？增大輸入共模的感量在初級正與次級地再增加一個Y電容

共模電感量太小了吧?。。。。。。。。。。。。。。?

0
回復
2018-07-05 16:21
@edie87@163.com
PFC電感和主變壓器的磁芯接地了沒？主變壓器加屏蔽層沒？增大輸入共模的感量在初級正與次級地再增加一個Y電容

沒有接地,我按您的方法修改試試.謝謝!

0
回復
2018-07-06 10:18
@still_water
沒有接地,我按您的方法修改試試.謝謝!
磁芯接地后你看能不能改善10個dB
0
回復
2018-07-11 19:44
@edie87@163.com
磁芯接地后你看能不能改善10個dB

濾波電感增加到20mH,變壓器增加屏蔽,磁芯接地的測試效果,但有兩個點測試余量不夠大

0
回復
2018-08-31 13:58

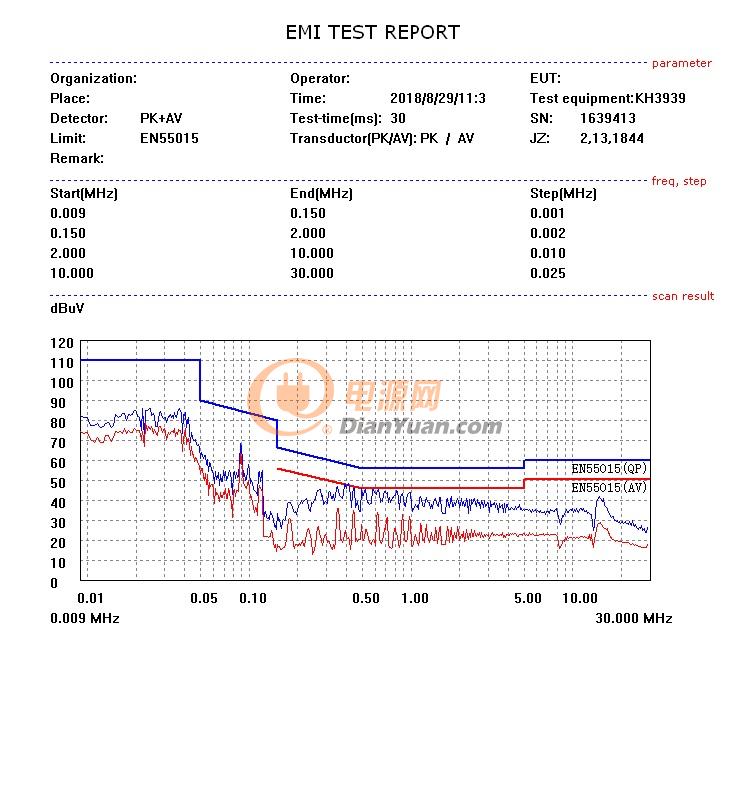

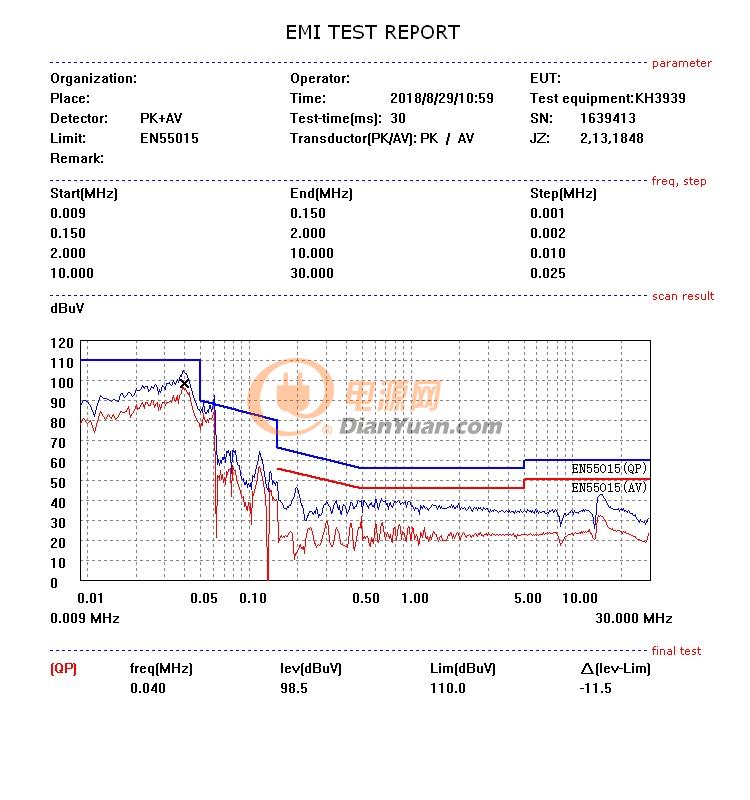

這個電源又遇到新問題了,傳導測試220V測試能220v測試數據通過,110V通不過.
0
回復
2018-08-31 15:37
@still_water
這個電源又遇到新問題了,傳導測試220V測試能220v測試數據通過,110V通不過.[圖片][圖片]

主變壓器的屏蔽層的圈數是多少？看一下Y電壓，500KHz應該好整，

增加屏蔽圈數或減少幾圈

0
回復
roar
LV.1
11
2019-02-23 14:46
關于ST6599的技術問題，我們有個專門的扣扣群118421293，群里有500多號人，有各路技術大神一起討論，歡迎加入！
0
回復
qiouchen
LV.2
12
2020-05-06 16:08

樓主你這個EMC過了嗎，最近也在搞，方便的話能不能發個完整的PDF文檔的原理圖啊

0
回復
zhenxiang
LV.10
13
2020-05-07 21:56
@qiouchen
樓主你這個EMC過了嗎，最近也在搞，方便的話能不能發個完整的PDF文檔的原理圖啊
低頻段的超標，多數是輸入濾波器的插入損耗不夠， 增加個差模的電感，或者增加共模感量，增加X電容
0
回復
yc52846683
LV.5
14
2020-05-26 19:10

想問一下，你做250W，前面MOS管，溫度怎么樣呢，我做了一款200W的，前面M OS管好燙呀，有沒有方法能降溫的
