LNK3604應用于智能開關的電源

     公司設計的86型智能開關，應為帶32單片機控制部分。需要5V的電源。而為了減少電源的空間面積，更好的留個控制部分和無線通信設備。于是就去PI官網查看了相關電源芯片。

    應為控制部分電流也不大，最后選擇了LNK3604A這個芯片，是外圍元件數目最少的開關器件的方案。芯片內部集成了一個725 V的功率MOSFET，這樣就省去空間位置。內部還具有振蕩器、頻率調制、逐周期限流以及熱關斷電路等。啟動及工作時的功率直接來自于漏極引腳，無需使用偏置繞組及相關電路。還具有很多保護。

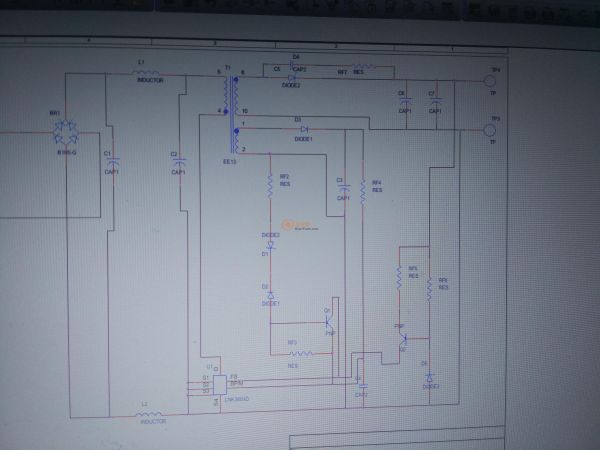

QQ截圖20180403093233

全部回復(21)
正序查看
倒序查看
紫蝶
LV.9
2
2018-04-03 17:43
LNK3604設計智能家居中應用比較多，小功率 的產品應用。
0
回復
x1995418
LV.8
3
2018-04-03 19:05
@紫蝶
LNK3604設計智能家居中應用比較多，小功率的產品應用。

s是的，這個電源2.5W

0
回復
2018-04-03 19:36
@x1995418
s是的，這個電源2.5W
輸出電壓和電流多少？
0
回復
x1995418
LV.8
5
2018-04-04 08:15
@你的昵稱
輸出電壓和電流多少？
這個是5V，500ma的
0
回復
x1995418
LV.8
6
2018-04-04 08:18

0
回復
紫蝶
LV.9
7
2018-04-04 22:51
@x1995418
[圖片]
小功率的電源設計是不需要鉗位電路，輸出也比較穩定。
0
回復
XHH9062
LV.9
8
2018-04-06 09:17
@紫蝶
LNK3604設計智能家居中應用比較多，小功率的產品應用。

最大的輸出功率能做到多大？一般應用的場合是哪些，能列舉些具體的應用嗎？

0
回復
x1995418
LV.8
9
2018-04-07 08:21
@XHH9062
最大的輸出功率能做到多大？一般應用的場合是哪些，能列舉些具體的應用嗎？

看下表格

0
回復
x1995418
LV.8
10
2018-04-07 08:22
@XHH9062
最大的輸出功率能做到多大？一般應用的場合是哪些，能列舉些具體的應用嗎？
主要應用于電器、工業系統及儀表等使用的電源。
0
回復
x1995418
LV.8
11
2018-04-07 08:23
@紫蝶
小功率的電源設計是不需要鉗位電路，輸出也比較穩定。
是的，元件少，一般應用于小功率電器電源
0
回復
wyhl
LV.8
12
2018-04-07 12:45
@x1995418
看下表格[圖片]
這個表說明BP管腳電容選擇不同，輸出電流不同，功率不同。
0
回復
x1995418
LV.8
13
2018-04-07 16:02
@wyhl
這個表說明BP管腳電容選擇不同，輸出電流不同，功率不同。
是的，通過BP腳外接電容編程
0
回復
XHH9062
LV.9
14
2018-04-07 21:15
@x1995418
主要應用于電器、工業系統及儀表等使用的電源。
應用場合比較廣，主要還是小功率場合使用較多
0
回復
2018-04-08 19:44
@XHH9062
應用場合比較廣，主要還是小功率場合使用較多
對，這款主打小功率場合，電源體積小
0
回復
XHH9062
LV.9
16
2018-04-09 08:19
@不一樣的平凡
對，這款主打小功率場合，電源體積小

是的，功率小，相關的保護電路芯片內部集成，免去很多的外圍電路，體積自然會小很多

0
回復
紫蝶
LV.9
17
2018-04-09 17:11
@x1995418
s是的，這個電源2.5W
樓主這個小功率產品效率怎么樣？是恒壓輸出嗎？
0
回復
2018-04-09 22:15
@紫蝶
樓主這個小功率產品效率怎么樣？是恒壓輸出嗎？
看樓主介紹需要5V電壓，應該是恒壓輸出
0
回復
x1995418
LV.8
19
2018-04-10 09:17
@你的昵稱
看樓主介紹需要5V電壓，應該是恒壓輸出
是的恒壓輸出的電源
0
回復
XHH9062
LV.9
20
2018-04-16 09:53
@x1995418
是的恒壓輸出的電源

恒壓輸出相對做恒流輸出來講，電路設計方面應該會要簡單點，不過主要還是要看應用場合跟使用條件

0
回復
x1995418
LV.8
21
2018-04-16 11:24
@XHH9062
恒壓輸出相對做恒流輸出來講，電路設計方面應該會要簡單點，不過主要還是要看應用場合跟使用條件
是的，不同場合，應用不同
0
回復
XHH9062
LV.9
22
2018-04-16 11:42
@x1995418
是的，不同場合，應用不同

是的，絕大部分還是根據客戶要求定制的，除了有自主品牌，做全系列產品類
