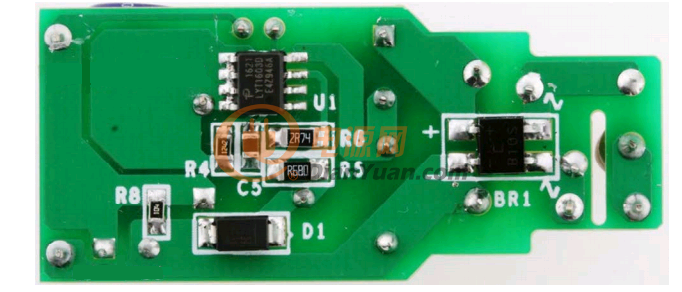

用LYT1603D做的8.1 W (60 V/135 mA)非調光燈泡的非隔離電源

         LYTSwitch-1產品系列非常適合單級高功率因數恒流LED燈泡和燈管的驅動器應用。該產品系列集成了一個高壓MOSFET和導通時間可變的CrM控制器。全面的保護功能加上最少的外圍元件數，該器件可用于高壓側或低側非隔離降壓拓?fù)浣Y(jié)構。

          該電源采用LYT1603D來設計的8.1 W 非調光燈泡的非隔離電源，恒流輸出135mA，最大輸出電壓60V,LED燈珠如果選擇VF值3.2V的，最多可以串接18個燈珠，輸入電壓范圍為90-132VAC，滿載效率能夠做到90%以上，功率因數達到0.9，電源采用的是高端降壓，高端降壓比低端降壓少用一個元件。它具有精度更高的輸入電壓和輸出過壓保護檢測能力。但是低端降壓可提供更好的EMI性能，可能允許使用更小的濾波元件。不同的結構有著不同的優勢。

圖7

全部回復(23)
正序查看
倒序查看
wyhl
LV.8
2
2018-04-03 09:26

這個恒流輸出135mA,驅動18個串聯的燈珠，燈珠供電電壓是3.3V的嗎？

0
回復
XHH9062
LV.9
3
2018-04-03 16:13

按照您所說的，您選用燈珠的規格應該是150mA/3.3V左右的燈珠，然后全串，是這樣的嗎？

0
回復
紫蝶
LV.9
4
2018-04-03 17:32
LYT1603串聯這么多燈珠，效率怎么樣？若串聯3個會不會電流太大了？
0
回復
k8882002
LV.9
5
2018-04-03 20:30
為什么說低端降壓結構可提供更好的EMI性能，可能允許使用更小的濾波元件？不是很明白？
0
回復
k8882002
LV.9
6
2018-04-03 20:30
LYTSwitch芯片的熱折返特性可確保在高溫下仍能提供照明輸出。超過一定溫度會關斷電源。這樣電源會比較可靠。
0
回復
2018-04-03 20:55
@wyhl
這個恒流輸出135mA,驅動18個串聯的燈珠，燈珠供電電壓是3.3V的嗎？
樓主說的是最大多串接18個燈珠，實際應用的時候串接小于18個就可以了。
0
回復
2018-04-03 20:56
@k8882002
為什么說低端降壓結構可提供更好的EMI性能，可能允許使用更小的濾波元件？不是很明白？
主要是因?yàn)榈投送貥憬Y(jié)構是以開關MOSFET以接地作為參考點，收益低端降壓配置可以用成本低一點的工字型電感
0
回復
tabing_dt
LV.10
9
2018-04-03 21:25
@眼睛里的海
主要是因?yàn)榈投送貥憬Y(jié)構是以開關MOSFET以接地作為參考點，收益低端降壓配置可以用成本低一點的工字型電感
這樣將源極的鋪銅面積鋪大一點，可以很好的提升散熱，又不用擔心產生過高的EMI。
0
回復
tabing_dt
LV.10
10
2018-04-03 21:28
LYTSwitch-1有兩個系列，其中LYT160x的工作峰值電流比LYT140x大20%。
0
回復
wengnaibing
LV.9
11
2018-04-03 21:33
@眼睛里的海
樓主說的是最大多串接18個燈珠，實際應用的時候串接小于18個就可以了。
LED燈珠有白光的VF值一般是3.0V-3.4V都有，還有紅光一般是1.9-2.3V，看自己的選擇。
0
回復
wengnaibing
LV.9
12
2018-04-03 21:34
@XHH9062
按照您所說的，您選用燈珠的規格應該是150mA/3.3V左右的燈珠，然后全串，是這樣的嗎？
我接的是小功率的LED燈珠，20多ma的那種，LED燈最好是有并有串。
0
回復
wengnaibing
LV.9
13
2018-04-03 21:34
@紫蝶
LYT1603串聯這么多燈珠，效率怎么樣？若串聯3個會不會電流太大了？
看你接的是什么燈珠啦，有的燈珠可以是100多MA的，比如5730燈珠。
0
回復
XHH9062
LV.9
14
2018-04-06 08:28
@wengnaibing
我接的是小功率的LED燈珠，20多ma的那種，LED燈最好是有并有串。

明白，做非隔離確實是最好有串有并的，全串的LED，只要有一顆失效就會造成整體失效。

0
回復
2018-04-09 22:03
@wengnaibing
看你接的是什么燈珠啦，有的燈珠可以是100多MA的，比如5730燈珠。
LYT1603這種非隔離的電源效率跟你帶的負載也有關系吧，負載電壓越接近輸入電壓效率會比較高。
0
回復
xxbw6868
LV.10
16
2018-04-09 22:12
@k8882002
LYTSwitch芯片的熱折返特性可確保在高溫下仍能提供照明輸出。超過一定溫度會關斷電源。這樣電源會比較可靠。
LED電源很多都是用在封閉的壞境，散熱條件不好，影響電源的壽命，還會影響LED的光衰，所以過熱保護可以避免這個問題。
0
回復
2018-04-09 22:30
@XHH9062
明白，做非隔離確實是最好有串有并的，全串的LED，只要有一顆失效就會造成整體失效。
LED電源多數都是非隔離電源把
0
回復
XHH9062
LV.9
18
2018-04-10 08:11
@你的昵稱
LED電源多數都是非隔離電源把

也有隔離的，現在做球泡燈，燈條之類的都有隔離產品，不過非隔離也有，主要是看客戶需求了

0
回復
x1995418
LV.8
19
2018-04-10 09:37
@XHH9062
也有隔離的，現在做球泡燈，燈條之類的都有隔離產品，不過非隔離也有，主要是看客戶需求了
隔離電源安全，成本高，非隔離電源成本低，體積小
0
回復
2018-04-11 19:29
@x1995418
隔離電源安全，成本高，非隔離電源成本低，體積小
那么請問，何時使用非隔離電源或者隔離電源呢
0
回復
x1995418
LV.8
21
2018-04-12 15:06
@你的昵稱
那么請問，何時使用非隔離電源或者隔離電源呢

1、系統前級的電源，為提高抗干擾性能，保證可靠性，一般用隔離電源。

2、電路板內的IC或部分電路供電，從性價比和體積出發，優先選用非隔離的方案。

3、對安全有要求的場合，如需接市電的AC-DC，或醫療用的電源，為保證人身的安全，必須用隔離電源，有些場合還必須用加強隔離的電源。

4、 對于遠程工業通信的供電，為有效降低地電勢差和導線耦合干擾的影響，一般用隔離電源為每個通信節點單獨供電。

5、 對于采用電池供電，對續航力要求嚴苛的場合，采用非隔離供電。

0
回復
XHH9062
LV.9
22
2018-04-16 09:39
@x1995418
1、系統前級的電源，為提高抗干擾性能，保證可靠性，一般用隔離電源。2、電路板內的IC或部分電路供電，從性價比和體積出發，優先選用非隔離的方案。3、對安全有要求的場合，如需接市電的AC-DC，或醫療用的電源，為保證人身的安全，必須用隔離電源，有些場合還必須用加強隔離的電源。4、對于遠程工業通信的供電，為有效降低地電勢差和導線耦合干擾的影響，一般用隔離電源為每個通信節點單獨供電。5、對于采用電池供電，對續航力要求嚴苛的場合，采用非隔離供電。

你說的基本包含了，現在隔離與非隔離市場也基本如此，只是現在很多時候還是看客戶的具體的要求了，客戶要什么就要做什么

0
回復
2018-04-17 19:22
@XHH9062
你說的基本包含了，現在隔離與非隔離市場也基本如此，只是現在很多時候還是看客戶的具體的要求了，客戶要什么就要做什么
是的，還得以客戶要求為準。針對安全場合，還是最好使用隔離電源
0
回復
XHH9062
LV.9
24
2018-04-18 08:10
@你的昵稱
是的，還得以客戶要求為準。針對安全場合，還是最好使用隔離電源

其實也不然，很多客戶現在也是成本控制的很嚴，國內很多客戶在低端產品上還是會選擇非隔離方案

0
