1、方案名稱：國產12V24V48V60V80V輸入2A共陽極 PWM調光無頻閃 模擬調光 RGB調光線性調光大功率LED降壓恒流燈具方案H5119 戶外景觀亮化燈具、景觀亮化洗墻燈、舞臺燈、景觀點光源、導軌燈、戶外照明、LED燈條、建筑照明替換LM3414HV
2、品牌：深圳市惠新晨電子有限公司【HXC】
3、產品特點：
H5119 DC-DC降壓恒流高恒流精度調光IC，調光無頻閃，輸出支持共陽，調光過程中無任何抖動現象，抗干擾能力強，調光無噪音，支持PWM調光、模擬調光、RGB調光、0-10V調光
H5119廣泛應用于景觀燈亮化照明、洗墻燈、舞臺燈等低壓應用
H5119性價比非常高，價格及成本都非常有優勢，性能優越，可替代一些價格昂貴的進口芯片，為廣大客戶降低成本應對競爭激烈的市場
H5119支持PWM調光，支持RGB調光，支持線性調光，支持模擬調光，PWM調光，調光無頻閃，支持輸出多路共陽
H5119外圍元器件少，性價比高，高調光精度，完美調光曲線，調光過程中無任何抖動現象，抗干擾能力強，高同步性，易過EMC,高恒流精度，高線性調整率，高負載調整率，調光頻率支持1KHZ-幾十KHZ不等，實現真正的調光無頻閃
H5119高精度、大功率、外圍電路簡單、高性能、低成本的調光無頻閃
惠新晨電子H5119 H5112這2是目前市面上一款外圍元器件最少，成本最低，性能最優越，價格最有優勢，并且以最低的成本做到真正的調光無頻閃
H5119是一款外圍電路簡單、多功能、平均電流檢測降壓恒流電源芯片，非隔離式大功率恒流LED驅動器
H5119平均電流模式控制，輸出電流精度在±3 ％；輸出電流對輸入輸出電壓以及電感不敏感；芯片內部集成了環路補償，外圍電路更加簡潔可靠。
H5119輸入5-100V
平均電流工作檢測，3%精度
效率可達95%
內置5V 穩壓管
H5119外驅MOS，輸出電流高達5A,
H5112 內置MOS管的H5112支持1.2A輸出
最大工作頻率1MHz
±3%恒流精度
支持PWM/模擬/分段調光，PWM調光，RGB調光
智能過溫保護，高溫降電流，有效提高LED燈珠壽命
典型應用參數：24-48V輸入，輸出40V2A PWM調光無頻閃
共陽極100V輸入1.2A 3A輸出降壓恒流LED驅動器H5119
H5119替換LM3414HV,替代LM3414，替換NCL30160，替換NCL30161
48V景觀燈亮化照明PWM調光芯片，無頻閃，共陽
48V舞臺燈無頻閃PWM調光芯片
景觀亮化洗墻燈
48V舞臺燈RGB調光芯片，共陽，高精度
DC-DC降壓恒流PWM調光芯片，48V24V60V輸入，輸出40V2A ,40V700mA
DC-DC降壓恒流IC支持模擬調光，24-60V輸入
DC-DC降壓恒流景觀燈調光芯片，景觀燈調光芯片
DC-DC高電壓24V48V36V60V100V非隔離高亮度降壓恒流芯片，輸出700mA 1A 2A 3A，支持無頻閃PWM調光，RGB調光，模擬調光，0-10V調光，共陽極大功率降壓恒流驅動芯片

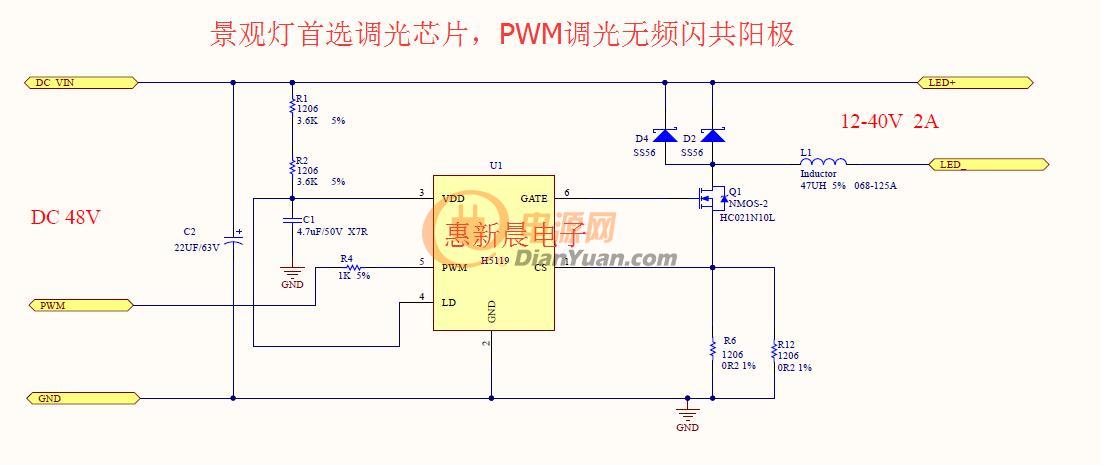

4、H5119電路圖：

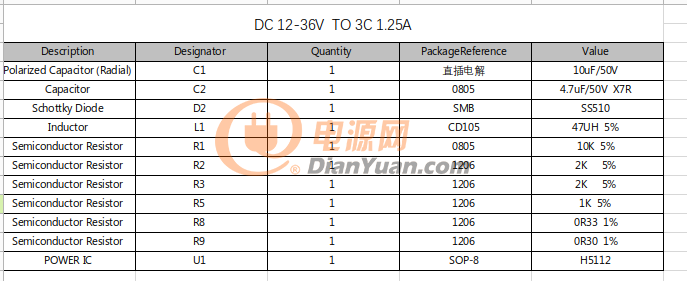

6、H5112 BOM清單：
H5112調光曲線圖
