15V 2A的直流電源改造多功能維修電源



15V 2A的直流電源改造多功能維修電源

原電源參數規格:

· 輸入電壓: 220V±10%

·     : 50/60Hz

· 輸出電壓: DC 015V (連續可調)

· 輸出電流: DC 02A

·     護: 電流限量保護及短路保護固定2A

· 穩壓穩定度: ≤0.01% +2mA

· 穩流穩定度: ≤0.2%  +2mA

· 紋波和噪聲: ≤1mV RMS

· 環境溫度: 10℃-40· 相對溫度: 90%RH

IMG_20161211_001120



改造需求:保留原手機維修電源功能0-15V線性可調,2A電流;增加0-30V線性可調,3A恒流恒壓,用于筆記本維修電源;增加交流輸出;增加936焊臺功能;增加USB供電功能;增加手機信號發射指示。30W15V變壓器改用500W變壓器, 500W變壓器使用500WUPS電源變壓器改造,將變壓器鋼片拆開,220V繞組不變,將雙線的24V+24V,重新繞制輸出為獨立24V936焊臺供電,另一組0V-9V-12V-15V-18V-24V015V030V線性可調DC供電,再兩組獨立5V+5V為顯示和信號等供電。



(一)保留原手機維修電源功能

輸入電壓: 220V±10%

    : 50/60Hz

輸出電壓: DC 015V (連續可調)

輸出電流: DC 02A

    護: 電流限量保護及短路保護固定2A

    用:作為手機、精密電子等設備提供維修電源



(二)筆記本維修電源功能

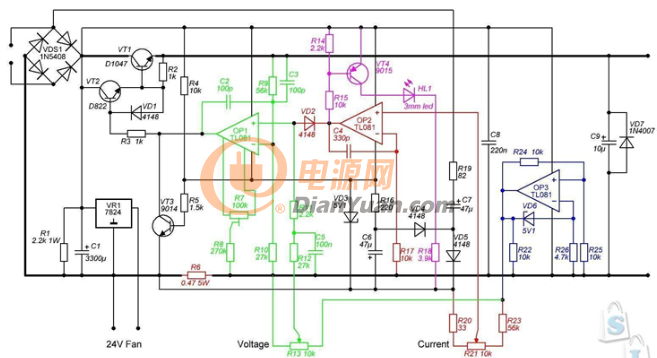

說明:0-30V,2mA-3A可調直流穩壓電源短路限流保護是DIY套件

技術規格:

輸出電壓: DC 030V (連續可調)

輸出電流: DC 03A恒流恒壓連續可調

    護: 電流限量保護及短路保護恒流恒壓可調

電壓紋波:0.01%(最大)

電路特點:輸出電流限制狀態由LED指示;當輸出電流超過限制電流時自動轉為恒流模式,對超負載或故障提供完全保護。

    用:作為筆記本、手機、精密電子、電子實驗等設備提供維修電源。

123

1234

12345

123456





(三)交流輸出功能

輸出電壓: 0V-9V-12V-15V-18V-24V

輸出電流:24V輸出電流峰值20A

    用:作為交流電子設備、實驗測試等提供維修電源



(四)936焊臺恒溫調溫功能

輸出電壓: 24V

輸出電流:3A

輸出功率:60W

調溫范圍:200 ℃-- 500

    用:是用某個知名品牌改造,不多說維修人都懂。



(五)USB供電功能功能

輸出電壓: 0-15V0-30V

輸出電流:2A,0-3A

    用:作為電子產品、手機充電等進行監測,2A對應為(一)的供電相通,3A對應為(二)的供電相通。



(六)換檔直流輸出功能

輸出電壓: 0V-9V-12V-15V-18V-24V

輸出電流:24V輸出電流峰值20A

    用:作為大功率電子設備、蓄電池提供維修和充電電源



改造效果圖:

IMG_20161127_180002



面板先用PS軟件設計好,再打印出來,貼到鐵板上定位打孔,最后用照片紙打印。

IMG_20161127_175924

IMG_20161202_201759

IMG_20161202_155956

IMG_20161202_190936

IMG_20161204_112824

IMG_20161210_231111





IMG_20161202_190945



IMG_20161204_000643

IMG_20161210_223755

IMG_20161210_233814

IMG_20161210_234007

IMG_20161210_234014
