一：方案名稱：低成本QC3.0/FCP快速充電方案-ME8115D

二：方案品牌：南京微盟-ME（自主研發）

三：方案功能及特點

1.內置700V高壓功率開關管

2. 內置高壓啟動電流源，快速啟動

3.內置能效處理控制，待機低于0.1W

4. 內置過壓欠壓與短路保護功能

5.內置過載與過溫保護功能

6. 精確溫度補償，精確逐周期電流控制

7. 低啟動電流和低工作電流

8.自適應頻率回轉設計， EMI干擾小

9. 高轉換效率，滿足能源之星2.0要求

10. 寬壓輸出功率12W，峰值輸出功率18W

11. 高壓輸出功率15W，峰值輸出20W

12. 外圍元器件少，整機成本低

四：方案描述

     ME8115是高性能電流模式PWM控制器，專為高性價比AC/DC轉換 器 設 計 ， 在 85-265V 的 寬 電 壓 范 圍 內 提 供 高 達12W(ME8115B是18W)的連續輸出功率，峰值輸出功率更可達18W。優化的高合理性電路設計結合高性價比的雙極制作工藝，最大程度上節約了產品的整體成本。該電源控制器可工作于典型的反激電路拓?fù)渲?，?gòu)成簡潔的AC/DC轉換器，IC內部啟動電路被設計成一種獨特的電流吸入方式，可利用功率開關管的本身放大作用完成啟動（開關管Ic對Ib的放大），這顯著地降低了啟動電阻的功率消耗，而在輸出功率較小時， IC將自動降低工作頻率，從而實現了極低的待機功耗， VCC達到10V時，芯片內部會啟動過壓保護，限制輸出電壓上升可防止光耦或反饋電路損壞引起的輸出電壓過高， IC內部還提供了完善的防過載，防飽和功能，可實時防范過載、變壓器飽和、輸出短路等異常狀況，提高了電源的可靠性。 IC內部還集成了帶有遲滯的溫度保護功能，在芯片過熱時關斷輸出。電流限制可由外部器件Rs設定。

五：應用范圍

      1.電源適配器

      2. 便攜式設備充電電源

      3.DVD/DVB電源

      4. 電池充電器

      5.ATX待機電源

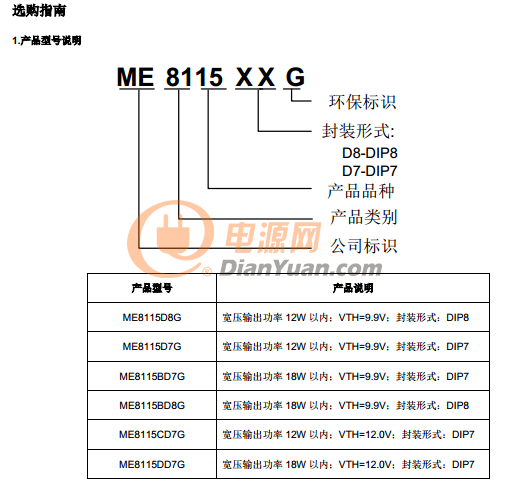

六：封裝形式： 8-pin DIP8和7-pin DIP7

 七：典型應用：
