saber仿真耦合電感的問題？

耦合電感

正在用SABER仿真正激多路輸出電源的次級部分，輸出電感有兩個繞組，如上圖，電感的繞法類似于ATX電源中的輸出電感，兩個繞組交錯平均分布在磁環上，請問這種電感的耦合系數在SABER仿真時應該設為多少？

全部回復(6)
正序查看
倒序查看
2017-09-20 10:27
恭喜被添加到社區經典圖庫，并獲得1積分
http://m.zjkrx.cn/bbs/classic/
0
回復
2017-09-20 16:54
理想的話，就設為1好了。
0
回復
maxpayne
LV.5
4
2017-09-20 20:58

耦合系數設為1時，saber和Multisim仿真結果不一樣，兩個軟件仿真出的電感電流波形都很差有很大的尖峰，

耦合系數設為0.7 ~ 0.9時，上面兩個軟件結果一致，并且波形較好。

0
回復
2017-09-21 08:24
@maxpayne
耦合系數設為1時，saber和Multisim仿真結果不一樣，兩個軟件仿真出的電感電流波形都很差有很大的尖峰，耦合系數設為0.7~0.9時，上面兩個軟件結果一致，并且波形較好。
說明設為1，仿真收斂度不好，誤差較大。
0
回復
maxpayne
LV.5
6
2017-09-21 13:24

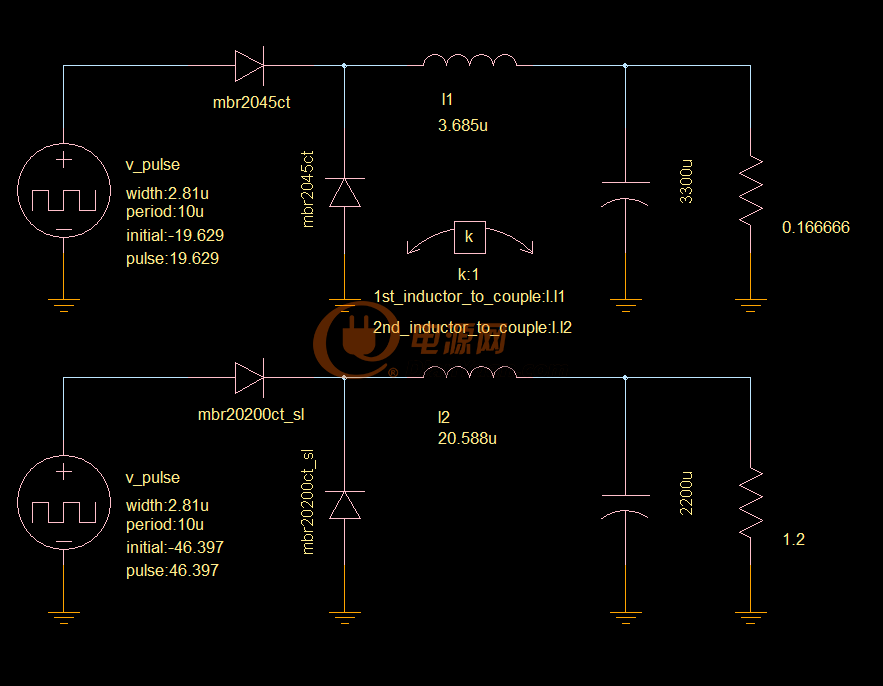

這是SABER原理圖，上面一路為5V30A，下面為12V10A，現在不確定兩個v_pulse是不是同步的，用v_pulse代替次級線圈是否正確？

仿真出來的電感電流波形，耦合系數為1，波形有很大的尖峰。

這是仿真文件:  CoupledInductor.rar  ，請大家看一下是不是元件的參數設置有錯誤？

End Time : 40m

Time step : 100n

0
回復
maxpayne
LV.5
7
2017-09-29 21:54
@maxpayne
這是SABER原理圖，上面一路為5V30A，下面為12V10A，現在不確定兩個v_pulse是不是同步的，用v_pulse代替次級線圈是否正確？[圖片]仿真出來的電感電流波形，耦合系數為1，波形有很大的尖峰。[圖片]這是仿真文件: CoupledInductor.rar ，請大家看一下是不是元件的參數設置有錯誤？EndTime:40mTimestep:100n
自己頂一下！
