這個是110V的穩壓管,型號帶后綴嗎?如果有,還是雙向穩壓管呢

你隨便串接一只幾十伏的穩壓管就好了,這主要是HV9910和SMD802在高壓波動脈沖會損壞,串接一只60-100V穩壓管.IC本身保證10V以上都可以正常工作.

謝謝你的新提醒

你的最正解

新手 沒辦法.我就是納悶不去接一個電阻.而是接一個穩壓管.接電阻我也做了試驗也是可以的 110v-250v電流的波動更小.但是看到別人這么設計的,不知道他們?yōu)槭裁催@樣做,想知道他們是怎么考慮到的

怎么搞的這個問題也在問啊,穩壓二極管是工作在反向擊穿狀態,只有單向穩壓作用.

型號到這查:

http://wenzi.blog.dianyuan.com/blog_comment_list.php?blar_id=25910

LED日光燈電源IC--TAC9918的應用方案.....

2008年6月寧波酷署來襲,南方卻暴雨不斷,導致眾多中國同胞無家可歸,在此祝他們一生平安并好運伴隨.前段時間5.12地震深深震憾了我們國人的心靈,網友有稱為災區人民做更多的事就是把我們自己的工作做好,力挺我們的國家!特此我將我司最新產品--LED日光燈電源模塊,LED日光燈電源IC--拿出奉獻給大家!以建設更美好,更節能,更為環保的綠色中國

在LED日光燈電源設計中你是否對HV9910又愛又恨,是否在你高興折磨他的時候他卻對你放放煙花,偶爾冒出一絲青煙或是對你鞭炮聲以對,讓你剛調好的板子炸機而深遭毀容的危險?當然,這只是一部分朋友的普遍反映.還有一部分骨灰級電源工程師的朋友相信已能很好的駕馭這頭狂牛.但是 9910在外界大電壓波動及大脈沖干擾的時候是否他還能安然的工作,這個問題我也不太知道,我不是骨灰級的電源工程師,也非電源工程師行列,只是泡在電源網時間長了.跟各位前輩學了一點見識.在LED日光燈電源的特殊性,專業性的今天,天空一聲巨響.我公司歷時半年人力物力在HV9910的基礎上研發出的LED日光燈電源IC-高壓LED恒流驅動IC-TAC9918隆重出場.下面進入詳細的產品描述.

LED日光燈電源IC:TAC9918
TAC9918是一款降壓,高壓,恒流驅動IC,輸入全電壓,通過外接電阻設定輸出電流.性能遠遠高于市場上現用的HV9910以及其它規格的高壓IC. TAC9918是一款降壓,恒流,高效率的高亮度LED驅動器.輸入電壓范圍從36V到450V.通過外接一個電阻設定輸出電流最高電流可達2A. TAC9918工作電源VCC通過高壓取樣采用基極穩壓管射極跟隨器輸出,以保證在輸入電源波動及脈沖干擾的情況下更能穩定的工作,TAC9918通過 DIM引腳實現輝度控制功率.TAC9918特別適合寬輸入電壓范圍的應用.高端電流檢測達到正負百分之五的電流精度,同時只需要很少的外接元件.該IC 采用滯環控制方式,TAC9918對負載瞬變具有非?？斓捻憫?yīng)速度,對輸放入電壓具有高的抑制比.電感電流紋波為20%,最高工作頻率可到2MHz.工作溫度可-40到125度內工作,采用SOT23-6的小體積封裝. TAC9918可應用:PAR30大功率LED燈杯,大功率LED洗墻燈,大功率LED投光燈,LED日光燈電源,LED日光燈驅動,LED應急燈等各種燈具中.

本公司采用TAC9918設計研發的最新高性能LED日光燈電源,溫控50度以下.工作20000-50000小時.有全保護功能電源,目前可以提供全系列LED日光燈應用類產品,力爭在性價比、技術含量等各方面做到行業第一

在使用TAC9918研發LED日光燈電源中常易遇到的情況:TAC9918干擾問題在此就不多說了.因?yàn)門AC9918并非像9910一樣抗干擾能力那么差,相信大家都很容易就解決些問題了. LED日光燈燈閃首先測試TAC9918的負反饋檢測電平是否穩定,如果TAC9918的負反饋電平非常穩定此時可將電感量增大,如果電平不穩定,同時測 TAC9918輸出驅動激勵波型正常與否,如果波型不正常請檢查T-0FF及電源退耦等有無干擾雜波,或在 TAC9918的VCC腳上并上一退耦電容試試,如果電路過熱請檢查TAC9918的工作頻率,還有MOS管的選擇是否符合電路應用,比如結電阻,電流, 耐壓等,其它情況如按我公司提供的電路原理圖應用方案在TAC9918上一般不會出現,TAC9918的性能遠遠好過目前市場上的各種220V的LED電源IC,TAC9918電路非常簡單,很容易制作成各種LED日光燈電源,LED射燈電源,LED投光燈等電源,我公司目前已將TAC9918進行小批量產投產于LED日光燈電源,功率分別有10W,15W,20W,25W,28W等,產品從9W-30W全線產品均有.我公司產的LED日光燈驅動規格尺寸為15*1*1.5,可完全自由放入T8.T10燈管背面.

歡迎能大家一起交流LED日光燈驅動模塊及LED日光燈電源IC技術應用,以達共同進步,相互學習之公司主題!,

我的QQ:46651667 sngesw@gmail.com

詳情請?jiān)L問我公司網址:比9910要好的IC,難道沒性趣???????

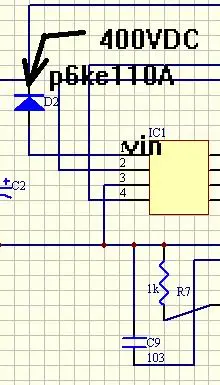

上一個圖片吧500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/759431213945431.jpg');}" onmousewheel="return imgzoom(this);">

我這沒有生產低于35w的電源 你那我用不到 功率都太小了 我做led路燈的 功率一般都在70w-120W左右.如果可以驅動這么高的話.值得考慮

70-120W我倒是沒試過,輸出2A倒是真的.你可以點這里下載規格書看一下能不能做到

TAC9918規格書下載

這個地方不合適串接電阻,串接電阻起不了減壓的作用.
