IR2110驅動，HO沒有輸出，LO輸出正常，請求幫助。

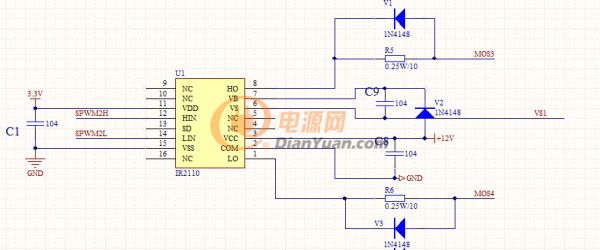

哪位大神幫忙看一下，IR2110驅動，HO沒有輸出，一直是高電平，LO輸出正常，請求幫助。捕獲
全部回復(4)
正序查看
倒序查看
白軍良
LV.1
2
2017-08-30 14:03

哪位大神可以幫忙看看。

0
回復
2017-09-01 15:08
已經被添加到社區經典圖庫嘍
http://m.zjkrx.cn/bbs/classic/
0
回復
cjw318
LV.7
4
2017-09-01 17:54

測試時沒有后級吧？

上管導通靠之舉電容的存電，要有存電必須有后級的下管導通，

還有必須處于有脈沖輸入狀態，如果沒有脈沖輸入，也就自舉不了。

0
回復
iDriver
LV.1
5
2017-11-07 22:13

保證上橋臂能夠正常輸出的條件是：1. LO首先輸出高電平，將下橋臂開通，VS連接到地，自舉電容通過VCC和自舉二極管進行通電。

2. HIN輸入信號正常，下橋臂關斷，上橋臂HO正常輸入，但是VB-VS之間的自舉電容的容值要保證夠大，防止在HO正常輸出的時候VB-VS電壓觸發到8V左右的欠壓保護點。

看你原理圖上的電容，0.1uF還是比較小的，如果你的開關頻率不高的話。
