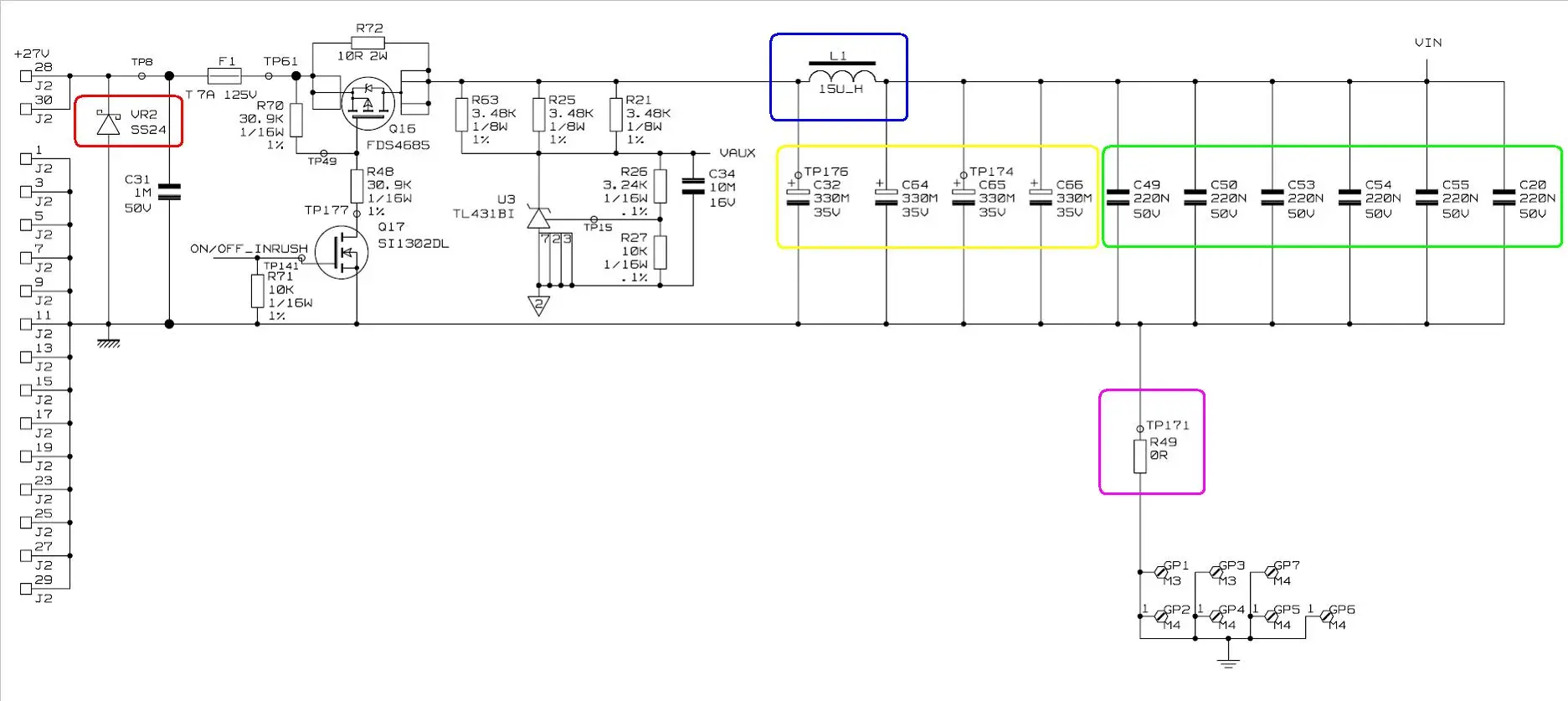

附圖是該產品的輸入檢測部分,主要功能是確?？蛻舳寺暦Q的27V DC在輸入范圍之內.
紅色圈內的肖特基二極管VR2主要是電壓鎖定功能.
當輸入電壓不是27V DC,而是比27V DC很高的電壓的時候,VR2反向擊穿導通,輸入對地短路,從而對后面的電路起到了保護作用.
當輸入電壓而是比27V DC很低的電壓的時候,該產品則根本無法啟動.
Q16,Q17,R72以及R70,R48,R71一起構成了Inrush current limiter.當ON/OFF_INRUSH為高電平,NPN型MOSFET Q17 D,S完全導通,此時與Q17 D極相連的R48的一端接地,然后27V DC通過F1,R70,R48和GND構成一個回路,聯結Q16的G,S端的R70上產生偏壓,使得VGS=(27*(30.9+30.9))/2-27=-13.5V為負值,此時,PNP型MOSFET Q17 完全達到了D,S完全導通的條件,因?yàn)閂GS只需要達到-10V就可以了.當有一個大電流通過的時候,Q16工作,然后待一切恢復正常情況后ON/OFF_INRUSH為低電平,Q17截止,Q16的VGS=0V,Q16亦截止,此時,電流唯有從R72通過.從而達到避免INRUSH CURRENT 摧毀R72.
以上是我的理解,我的問題如下:
1]R63,R25,R21,U3,R27,R26,C34是如何工作的,我知道是提供一個VAUX
2]L1是如何工作的
3]C32,C64,C65,C66是如何工作的,如果將L1放在C64,C65之間而不是C32,C64之間,會有什么不同
4]C49,C50,C53,C54,C55,C20的作用
5]R49的作用
請大家?guī)臀曳治鲆幌?謝謝!
IR 肖特基二極管擊穿問題(DC to DC)
全部回復(4)
正序查看
倒序查看
附圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/904651210233531.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/904651210233531.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@wildmonkey
附圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/65/904651210233531.jpg');}"onmousewheel="returnimgzoom(this);">
坐等高手解答.
