目前取得L=100uH, C=1000uF,如圖中紅圈標出的,輸入電壓用調壓器+整流橋獲得,從0V開始逐步提高,控制算法是閉環電壓反饋,輸出電壓目標參考值為15V,發現輸入電壓提高到14,5V時輸入端電流會過大(1000uF電容腿紅熱,并燒斷,但是電容本身沒有壞...)是否是我的LC選取有問題?或者是控制程序的 PI參數設置有問題引起了震蕩??
菜鳥求助Buck-Boost電路設計問題
在下需要設計一Buck-Boost電路要求輸入DC 24V輸出DC 36V,功率250W左右.想請教一下諸位前輩,Buck-Boost輸入端是否必須加入LC抑制電壓脈動?這里的LC參數設計應該主要考慮哪些方面?

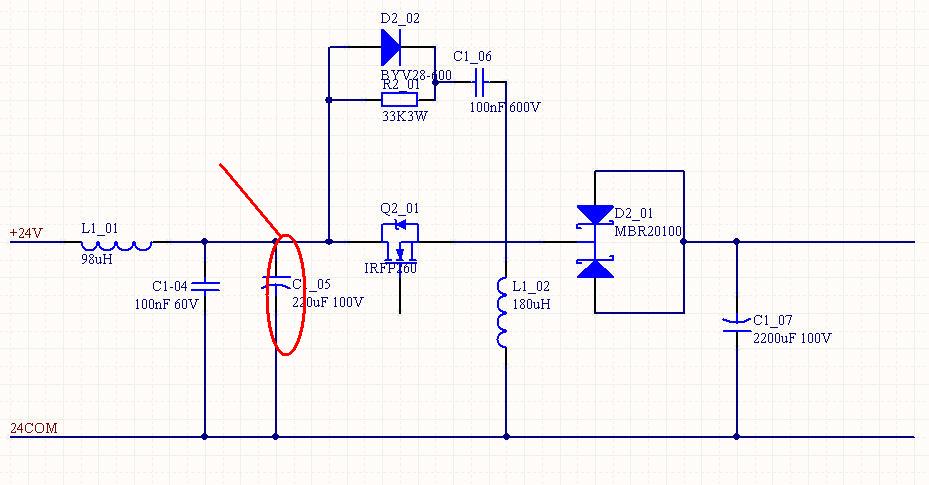

目前取得L=100uH, C=1000uF,如圖中紅圈標出的,輸入電壓用調壓器+整流橋獲得,從0V開始逐步提高,控制算法是閉環電壓反饋,輸出電壓目標參考值為15V,發現輸入電壓提高到14,5V時輸入端電流會過大(1000uF電容腿紅熱,并燒斷,但是電容本身沒有壞...)是否是我的LC選取有問題?或者是控制程序的 PI參數設置有問題引起了震蕩??
目前取得L=100uH, C=1000uF,如圖中紅圈標出的,輸入電壓用調壓器+整流橋獲得,從0V開始逐步提高,控制算法是閉環電壓反饋,輸出電壓目標參考值為15V,發現輸入電壓提高到14,5V時輸入端電流會過大(1000uF電容腿紅熱,并燒斷,但是電容本身沒有壞...)是否是我的LC選取有問題?或者是控制程序的 PI參數設置有問題引起了震蕩??
全部回復(0)
正序查看
倒序查看
現在還沒有回復呢，說說你的想法
