我也正想詳細了解一下,知道以后通知一聲,先謝拉!

是啊,我也有點困惑.如果說開關管有體二極管,那么它是不是就能雙向?qū)??實際電路中開關管兩端反并的二極管是不是體二極管?
請懂的人明示!

1.MOSFET溝道形成后,電流想怎么流就怎么流
2.Body Diode是MOSFET工藝產生的,有P區,有N區,自然有PN結,對吧.

當MOSFET D-S導通后,是有你說的意思.第二個問題不一定,有些MOSFET畫的DIODE,它是Schottky Diode或UltraFast Diode,寄生的Body Diode一般其反向恢復時間很長的.

源極金屬板將N+區和P區連接在一起,因此,源極和漏極間寄生了一個二極管,稱為體內二極管

您的意思是不是,在開關管導通的情況下才能電流雙向流動,而關斷的情況下則不能,是這樣嗎??

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/26/1109039082.gif');}" onmousewheel="return imgzoom(this);">
源極跨在兩個半導體區上,N型管箭頭向左,表示載流子電子從源極出發EP
型管箭頭向右表示載流子空穴從源極出發.無論哪一型管子都是利用多數載流子導電(雙極
型晶體管是包含少數載流子導電的),不存在少于導電和多余載流子復合表現出來的存儲時
間,因此,動作快,頻率高,不存在二次擊穿.在有限管子直接并聯時,由于具有正溫度系數．可
以自動均衡電流(雙極型晶體管則是具有負溫度系數、所以并聯要采取均流措施),不會產生過
熱點.這些都是MOSFET管的優點

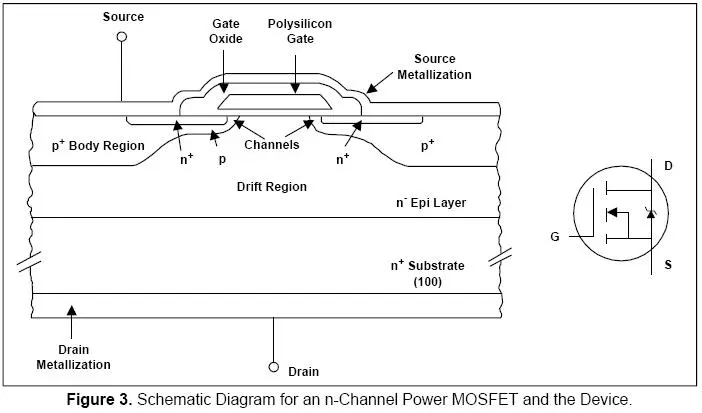

是的.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/26/1109039572.jpg');}" onmousewheel="return imgzoom(this);">

關于體二極管的問題倒是清楚了
但是電流的流向還是有點糊涂
是不是在gs有正壓時ds之間的電流是可以不通過體二極管而實現雙向流動?

是的.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/26/1109042199.jpg');}" onmousewheel="return imgzoom(this);">

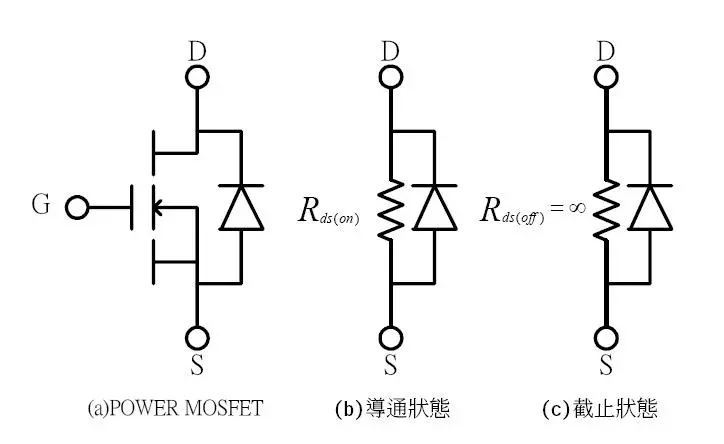

由于源極金屆電極短路了N+區和P區,因此源極與調極形成了寄生的二極管.這就是
與MOSFET管反并聯的二極管,稱體內二極管.可提供開關電源感性線圈無功電流通路.所以,當源極電位高于漏極時,這個二極管導通.但在諧振式開關電源中不能使用,需要另并超快速二極管.它的正向壓降Vf為1伏左右.
    體內二極管在關斷過程中與一班二極管一樣存在反向恢復電流.此時,二極管一方面承
受著路一源極間急劇上升的電壓,另一方面又有反向恢復電流流過,并右可能注入寄生二極管
的基極中.使基區具有更多的過剩載流子,變小的集電極導電區承受過大電流
可能形成類似二次擊穿的過熱點.
    所以在關斷時,調一源極問加的電壓變化率守,在
能性必須充分注意到,因?yàn)樗拱踩ぷ鲄^(qū)縮小了.
極管上引起反向恢復電流變大的可

可以把上面的文字在整理一下嗎,有的地方看不太明白!謝謝!

由于源極金屆電極短路了N+區和P區,因此源極與調極形成了寄生的二極管.這就是與MOSFET管反并聯的二極管,稱體內二極管.可提供開關電源感性線圈無功電流通路.所以,當源極電位高于漏極時,這個二極管導通.但在諧振式開關電源中不能使用,需要另并超快速二極管.它的正向壓降Vf為1伏左右.
    體內二極管在關斷過程中與一般二極管一樣存在反向恢復電流.此時,二極管一方面承受著漏-源極間急劇上升的電壓,另一方面又有反向恢復電流流過,并有可能注入寄生三極管的基極中.使基區具有更多的過剩載流,變小的集電極導電區承受過大電流可能形成類似二次擊穿的過熱點.
    所以在關斷時,漏一源極間加的電壓變化率DVds/Dt,在二極管上引起反向恢復電流變大的可能性必須充分注意到,因?yàn)樗拱踩ぷ鲄^(qū)縮小了.
