關于PROTEL 及 LAYOUT 問題

本人從事LAYOUT 有幾年的經驗,但有一個問題一直困憂著。
為什么PROTEL99打印時元件孔被銅皮蓋住,看不到元件孔,
這樣對自已曬板很不方便。請問各位答復,萬分感謝!?。。。。。?!
全部回復(17)
正序查看
倒序查看
life
LV.4
2
2005-02-20 18:52
拜托各位,為什么沒回話????????
0
回復
wsns
LV.2
3
2005-02-21 10:25
在/FILE/PRINT CURRENT下打開所需打印的層,選中點擊右鍵,點擊PROPERTIES,打開頁,在OPTION下選擇SHOW HOLES即可
0
回復
tree
LV.4
4
2005-02-21 10:34

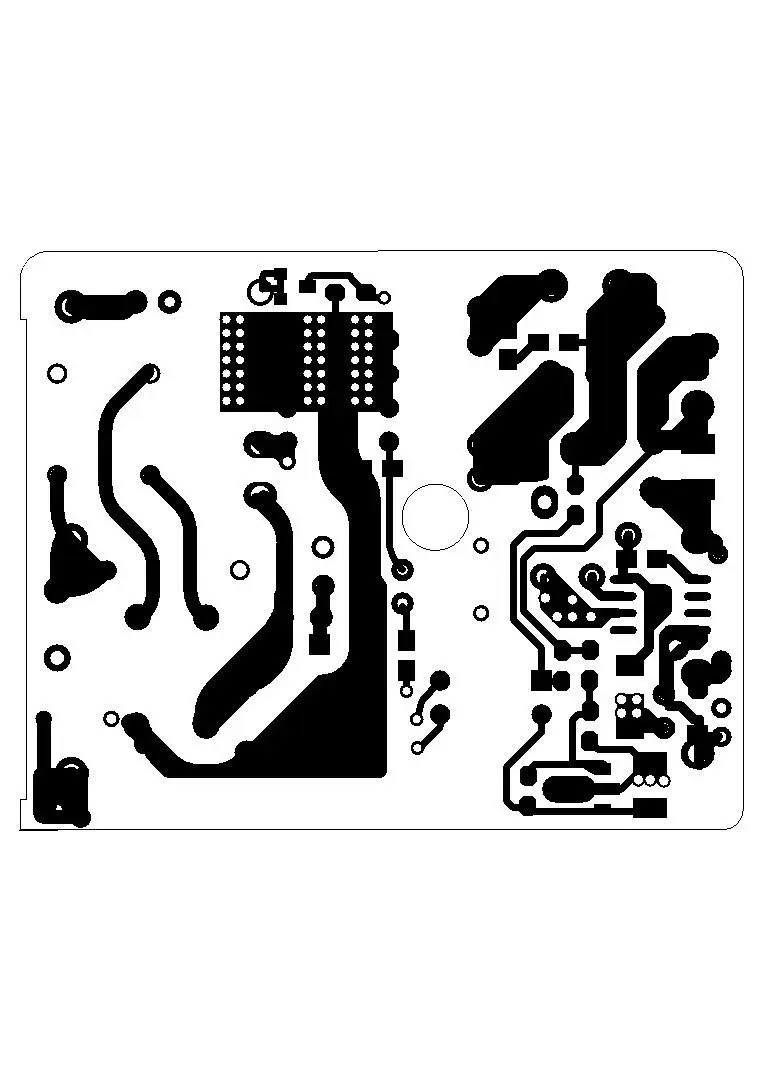

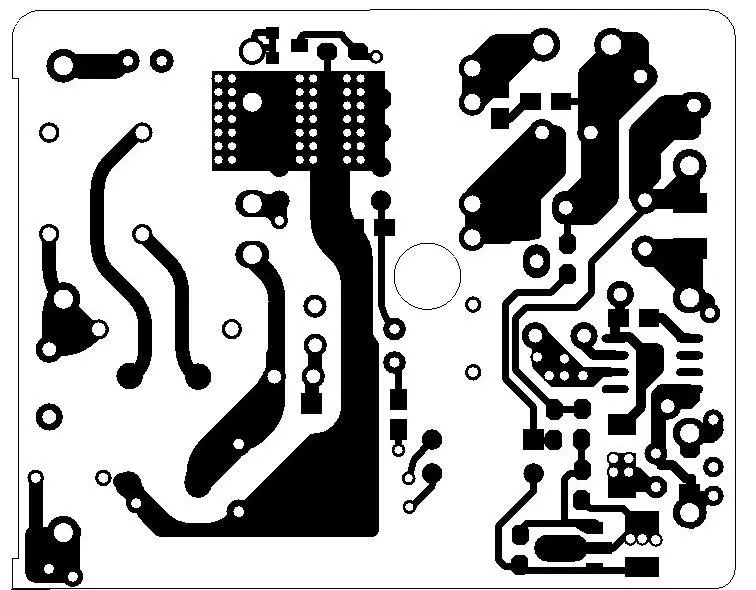

你選擇有問題!打印時注意層之間的次序!看我上傳的圖片!后這就是蓋住孔的!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/26/1108953196.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/26/1108953212.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
tree
LV.4
5
2005-02-21 10:43
不好意思!圖片沒該!太大了!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/26/1108953831.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
life
LV.4
6
2005-02-22 11:33
@tree
不好意思!圖片沒該!太大了![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/26/1108953831.jpg');}"onmousewheel="returnimgzoom(this);">
太感謝您了,有時間過來我請吃飯.

看您的圖,應該你也會一點安規
0
回復
life
LV.4
7
2005-02-23 11:54
@tree
不好意思!圖片沒該!太大了![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/26/1108953831.jpg');}"onmousewheel="returnimgzoom(this);">
請問各位前輩,為什么機械尺寸導入PROTLE 時,有的線看不到(我所有層次都打開),麻煩各位了,謝謝!!!!!!!!
0
回復
tree
LV.4
8
2005-02-23 13:34
@life
請問各位前輩,為什么機械尺寸導入PROTLE時,有的線看不到(我所有層次都打開),麻煩各位了,謝謝!!!!!!!!
說的不清楚!比如,導入的是什么格式?什么版本?最好貼個圖看看比較直觀!另外!糾正一下,你PROTEL寫錯了!
0
回復
life
LV.4
9
2005-02-24 08:42
@life
請問各位前輩,為什么機械尺寸導入PROTLE時,有的線看不到(我所有層次都打開),麻煩各位了,謝謝!!!!!!!!
大家好!我現有一個資料與大家分享,如果各位有什么資料的話請照顧照顧,互相交流嗎?1109205752.pdf
0
回復
life
LV.4
10
2005-02-24 15:55
@tree
說的不清楚!比如,導入的是什么格式?什么版本?最好貼個圖看看比較直觀!另外!糾正一下,你PROTEL寫錯了!
AUTO CAD 2000的圖如下

           1109231750.dwg
0
回復
life
LV.4
11
2005-02-24 16:07
@life
AUTOCAD2000的圖如下          1109231750.dwg
從后綴為DWG文件轉為PCB文件(PROTEL99 SE )
出現情況如下:

               1109232450.pcb
0
回復
life
LV.4
12
2005-02-24 16:10
@life
從后綴為DWG文件轉為PCB文件(PROTEL99SE)出現情況如下:              1109232450.pcb
兩邊的線不見了,為什么呢?頭很痛。請各位幫幫忙,十分感謝!?。。。。。?!
0
回復
life
LV.4
13
2005-02-28 08:47
@life
兩邊的線不見了,為什么呢?頭很痛。請各位幫幫忙,十分感謝?。。。。。。。?/span>
各位前輩,請幫幫忙吧!十分感謝!
0
回復
life
LV.4
14
2005-03-01 12:23
@life
從后綴為DWG文件轉為PCB文件(PROTEL99SE)出現情況如下:              1109232450.pcb
各位,上面兩有求您們了。謝謝
0
回復
life
LV.4
15
2005-03-13 22:42
@life
各位,上面兩有求您們了。謝謝
大家好,請幫幫忙,我搞LAYOUT 幾年了,現還不知底是什么原因?有勞各位了,十分感謝?。。。。。。?/div>
0
回復
beyonddj
LV.7
16
2005-03-14 07:54
@life
太感謝您了,有時間過來我請吃飯.看您的圖,應該你也會一點安規
這些應該是常識啊.如果做畫板子連一些基本的安規要求都不知道,那做出來也沒有意義啊.
0
回復
beyonddj
LV.7
17
2005-03-14 07:58
@life
請問各位前輩,為什么機械尺寸導入PROTLE時,有的線看不到(我所有層次都打開),麻煩各位了,謝謝!!!!!!!!
不是所有cad的dwg文件都能順利導入protel
要注意一下cad文件里的層與protel 里的層的對應關系.(導入時可以修改)
0
回復
life
LV.4
18
2005-03-17 23:25
@beyonddj
不是所有cad的dwg文件都能順利導入protel要注意一下cad文件里的層與protel里的層的對應關系.(導入時可以修改)
謝謝!
是否可以講詳細一點
