功率管串聯

為解決高壓問題,兩個功率三極管可否串聯起來應用,如果可以,改如何設計此電路.
全部回復(21)
正序查看
倒序查看
aw021
LV.4
2
2008-03-10 21:16
這是可以的,關鍵要做到三極管的均壓工作,就是導通時的性能盡可能一致,開通、關斷的時間要一致.您可以參考高壓變頻器的后級電路
0
回復
zmh888
LV.4
3
2008-03-12 08:37
@aw021
這是可以的,關鍵要做到三極管的均壓工作,就是導通時的性能盡可能一致,開通、關斷的時間要一致.您可以參考高壓變頻器的后級電路
謝謝,我經測試,為什么地到高壓,地到串聯點的電壓一樣高,應該為一半才是對的呀.
0
回復
tmthb
LV.4
4
2008-03-12 08:50
@zmh888
謝謝,我經測試,為什么地到高壓,地到串聯點的電壓一樣高,應該為一半才是對的呀.
驅動要獨立或隔離,還要分壓電阻
0
回復
zmh888
LV.4
5
2008-03-12 11:50
@tmthb
驅動要獨立或隔離,還要分壓電阻
我的電路圖大體是這樣的.請指點.


500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/63/1921941205293852.gif');}" onmousewheel="return imgzoom(this);">
0
回復
tmthb
LV.4
6
2008-03-12 12:12
@zmh888
我的電路圖大體是這樣的.請指點.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/63/1921941205293852.gif');}"onmousewheel="returnimgzoom(this);">
分壓電阻沒和中點連起來?
0
回復
zmh888
LV.4
7
2008-03-12 14:14
@tmthb
分壓電阻沒和中點連起來?
圖紙繪錯了,應該是連起來的.
0
回復
lyticast
LV.7
8
2008-09-29 00:13
這個很簡單.
1.靜態均壓,給兩個串聯的晶體管CE極分別并聯一個電阻(高阻)
2.動態均壓,給兩個串聯的晶體管CE極分別并聯一RC串聯電路(低阻,合適的電容量)
0
回復
igbtsy
LV.9
9
2008-09-29 08:56
@lyticast
這個很簡單.1.靜態均壓,給兩個串聯的晶體管CE極分別并聯一個電阻(高阻)2.動態均壓,給兩個串聯的晶體管CE極分別并聯一RC串聯電路(低阻,合適的電容量)
用一個脈沖變壓器,次級相互隔離的二組繞組,均壓按LITICAST所說.
88年做家用電磁爐時因功率管耐壓不夠,就用功率管串聯的方法來解決問題的.
0
回復
lyticast
LV.7
10
2008-09-29 17:50
@zmh888
用脈沖變壓器不好搞,我串聯一共用24支功率管,驅動電流很大.靜態均壓.動態均壓是否兩個都要用,能否給個示意圖.我用的時候串聯了兩個60W的電烙鐵才可以均壓,功耗太大了.
那就改MOS或IGBT,何必為難自己
0
回復
zmh888
LV.4
11
2008-09-29 17:51
@igbtsy
用一個脈沖變壓器,次級相互隔離的二組繞組,均壓按LITICAST所說.88年做家用電磁爐時因功率管耐壓不夠,就用功率管串聯的方法來解決問題的.
用脈沖變壓器不好搞,我串聯一共用24支功率管,驅動電流很大.靜態均壓
.動態均壓是否兩個都要用,能否給個示意圖.我用的時候串聯了兩個60W的電烙鐵才可以均壓,功耗太大了.
0
回復
zmh888
LV.4
12
2008-09-29 17:55
@lyticast
那就改MOS或IGBT,何必為難自己
我是這樣相的,但老板一定要這樣搞,沒辦法呀,還是看一下能不能解決此問題,別的還不能去想,已經搞了很久了,現在還沒有想到辦法
0
回復
lyticast
LV.7
13
2008-09-29 18:41
@zmh888
我是這樣相的,但老板一定要這樣搞,沒辦法呀,還是看一下能不能解決此問題,別的還不能去想,已經搞了很久了,現在還沒有想到辦法
10樓的說的沒錯,是可以用脈沖變壓器的,只不過變壓器要大一些,另外,驅動加功率擴展就行了.至于減小驅動功率的方法,還是用達林頓結構吧
0
回復
lyticast
LV.7
14
2008-09-29 18:46
@zmh888
我是這樣相的,但老板一定要這樣搞,沒辦法呀,還是看一下能不能解決此問題,別的還不能去想,已經搞了很久了,現在還沒有想到辦法

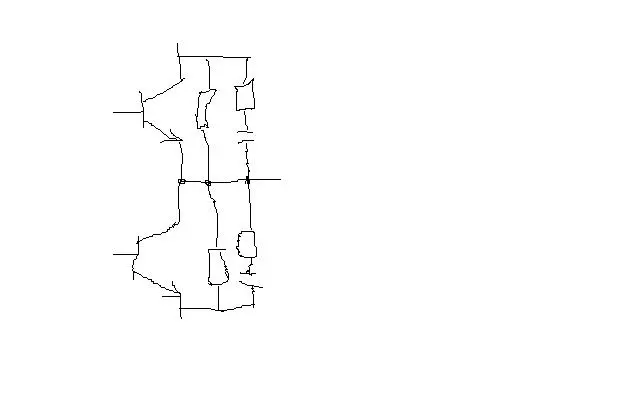

兩個均壓都是要用的,靜態均壓可以選取10K左右的電阻,動態可以選取22歐和2200PF串聯的辦法,圖紙在論壇上不太好畫,500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/69/98101222685180.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
xkw1
LV.9
15
2008-09-29 23:21
@zmh888
我是這樣相的,但老板一定要這樣搞,沒辦法呀,還是看一下能不能解決此問題,別的還不能去想,已經搞了很久了,現在還沒有想到辦法
由于這兩種器件是少子導點;而且;有強烈的二次擊穿效應,三極管和IGBT很難串,即便是現在可以工作了,溫度和時間一變,還得壞!將來后瘓無窮!
現在;能成熟串的只有SCR和MOSFET.
0
回復
lyticast
LV.7
16
2008-09-29 23:47
@xkw1
由于這兩種器件是少子導點;而且;有強烈的二次擊穿效應,三極管和IGBT很難串,即便是現在可以工作了,溫度和時間一變,還得壞!將來后瘓無窮!現在;能成熟串的只有SCR和MOSFET.
樓上這位兄弟也是出于無奈.我是已經受夠了被人管頭管腳,所以早早的逃跑去做自由職業,想干什么就干什么.
0
回復
zmh888
LV.4
17
2008-09-30 08:26
@lyticast
樓上這位兄弟也是出于無奈.我是已經受夠了被人管頭管腳,所以早早的逃跑去做自由職業,想干什么就干什么.
謝謝lyticast兄的回復,我今天用此電路試一下
0
回復
zmh888
LV.4
18
2008-10-08 11:18
@zmh888
謝謝lyticast兄的回復,我今天用此電路試一下
經試驗以失敗而告終,不過還是謝謝大家的支持
0
回復
igbtsy
LV.9
19
2008-10-08 15:38
@zmh888
經試驗以失敗而告終,不過還是謝謝大家的支持
不要失去信心,我用脈沖變壓器激勵,脈沖變壓器初級接220V整流后的直流高壓,驅動力很強,當時帶DD820功率晶體管8只,四并后二組串聯,耐壓3000V,一次成功,驅動還有很大的富裕量.
0
回復
zmh888
LV.4
20
2009-01-16 13:55
@igbtsy
不要失去信心,我用脈沖變壓器激勵,脈沖變壓器初級接220V整流后的直流高壓,驅動力很強,當時帶DD820功率晶體管8只,四并后二組串聯,耐壓3000V,一次成功,驅動還有很大的富裕量.
試驗成功了,但是中點電壓的參數不能穩定,要調節上面的電容能使中點電壓達到一半,參數不一致,不能量產.
0
回復
igbtsy
LV.9
21
2009-01-16 18:59
@zmh888
試驗成功了,但是中點電壓的參數不能穩定,要調節上面的電容能使中點電壓達到一半,參數不一致,不能量產.
好象不應該有這種問題的,我也沒有碰到這種現象.
0
回復
zmh888
LV.4
22
2009-01-17 09:47
@igbtsy
好象不應該有這種問題的,我也沒有碰到這種現象.
貼個圖500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/73/1921941232156817.gif');}" onmousewheel="return imgzoom(this);">
