什么IC可以做到很高的輕載效率?
現在歐洲頒布了新的能源法規,美國也訂了類似的草案,整機效率如何提升啊?請高手支招!
什么IC可以做到很高的輕載效率?
全部回復(24)
正序查看
倒序查看
要做到輕載效率高,一個必要的條件是電源具有輕載時的變頻功能(注意不是burst mode),因?yàn)檩p載時的損耗主要是開關損耗,而開關損耗與頻率成正比.所以輕載時電源的開關頻率要能降低才可以,這些標準一般最低是測量25%負載,目前的大部分IC在此功率時是不會進入burst mode,因?yàn)榭赡墚a(chǎn)生噪音.
你可以看一下PI的TNY系列和TOP-HX系列,他們在負載降到一定程度時都有PFM的功能,效率在10-100%負載間基本上是一樣的,相對比較容易滿足新的法規,我們做過一些能滿足5級能效的,如5V/1A,5V/2A,12V/1A,9V/2A等(線端測量),但也不是所有的輸出都能滿足,特別是輸出功率大的,效率要求太高,很難做.
你可以看一下PI的TNY系列和TOP-HX系列,他們在負載降到一定程度時都有PFM的功能,效率在10-100%負載間基本上是一樣的,相對比較容易滿足新的法規,我們做過一些能滿足5級能效的,如5V/1A,5V/2A,12V/1A,9V/2A等(線端測量),但也不是所有的輸出都能滿足,特別是輸出功率大的,效率要求太高,很難做.
0
回復
@cmg
要做到輕載效率高,一個必要的條件是電源具有輕載時的變頻功能(注意不是burstmode),因?yàn)檩p載時的損耗主要是開關損耗,而開關損耗與頻率成正比.所以輕載時電源的開關頻率要能降低才可以,這些標準一般最低是測量25%負載,目前的大部分IC在此功率時是不會進入burstmode,因?yàn)榭赡墚a(chǎn)生噪音.你可以看一下PI的TNY系列和TOP-HX系列,他們在負載降到一定程度時都有PFM的功能,效率在10-100%負載間基本上是一樣的,相對比較容易滿足新的法規,我們做過一些能滿足5級能效的,如5V/1A,5V/2A,12V/1A,9V/2A等(線端測量),但也不是所有的輸出都能滿足,特別是輸出功率大的,效率要求太高,很難做.
如果要滿足energy star Level 5 ,去看看ON的NCP1351吧,1W 3W 5W的效率高的離譜,功率一般推薦60W以下,價格應該比OB2263都便宜.
0
回復
@
有沒有這樣的IC?1,負載較重時,跟常見的IC一樣,可以進入CCM:低輸入半載以上,高輸入3/4載以上.2,輕載時,是QR模式;1/4載時能Skiping,比目前一般QRIC有更好的輕載效率.目前一般QRIC無法挖掘變壓器潛能,并且由于頻率變化范圍大,EMI還不如普通IC好處理(我指的是用同樣成本的EMI元件).
跟你的要求差不多吧:TOP-HX
重載,PWM; 中載,PFM;輕載,低頻PWM;極輕載和空載,有規則跳頻.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/4221204014130.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/4221204014176.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/4221204014210.jpg');}" onmousewheel="return imgzoom(this);">
重載,PWM; 中載,PFM;輕載,低頻PWM;極輕載和空載,有規則跳頻.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/4221204014130.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/4221204014176.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/4221204014210.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@cmg

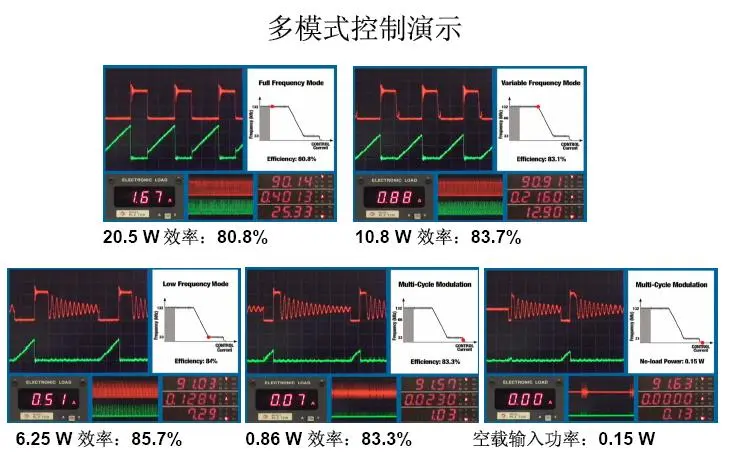

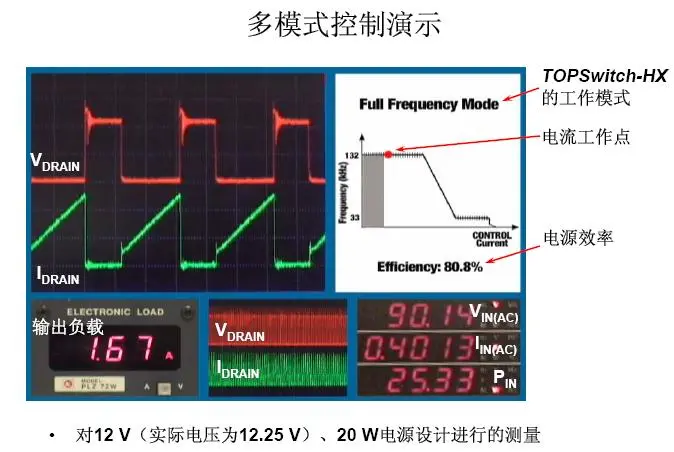

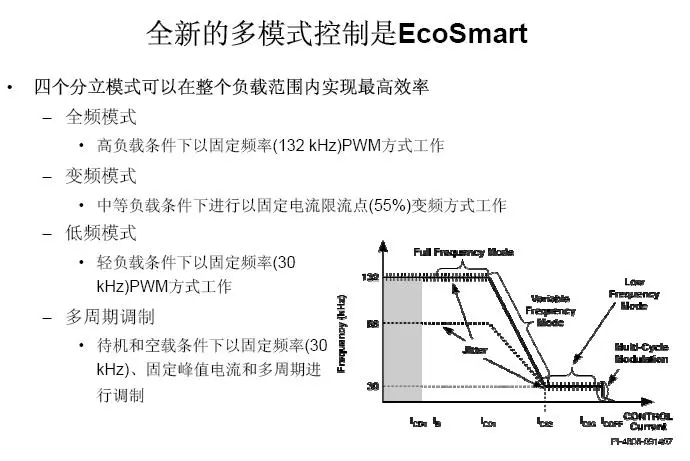

跟你的要求差不多吧:TOP-HX重載,PWM;中載,PFM;輕載,低頻PWM;極輕載和空載,有規則跳頻.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/62/4221204014130.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/62/4221204014176.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/62/4221204014210.jpg');}"onmousewheel="returnimgzoom(this);">
PI的東西太貴了,用不起!
0
回復
@cmg
要做到輕載效率高,一個必要的條件是電源具有輕載時的變頻功能(注意不是burstmode),因?yàn)檩p載時的損耗主要是開關損耗,而開關損耗與頻率成正比.所以輕載時電源的開關頻率要能降低才可以,這些標準一般最低是測量25%負載,目前的大部分IC在此功率時是不會進入burstmode,因?yàn)榭赡墚a(chǎn)生噪音.你可以看一下PI的TNY系列和TOP-HX系列,他們在負載降到一定程度時都有PFM的功能,效率在10-100%負載間基本上是一樣的,相對比較容易滿足新的法規,我們做過一些能滿足5級能效的,如5V/1A,5V/2A,12V/1A,9V/2A等(線端測量),但也不是所有的輸出都能滿足,特別是輸出功率大的,效率要求太高,很難做.
原來郭工也會不失時機的為PI做下廣告的哦O(∩_∩)O哈哈~。
還是請問下郭工，除了你說的IC本來應具備的功能外，還有沒別的方法了。比如說，公司確定我現在只能用一顆先天不足的IC，那在外部電路上如何改進，來做到輕載功耗降低
謝謝
