求BUCK-BOOST型大功率白光LED驅動IC
請前輩們推薦下IC,要求:適用于汽車應用,12V輸入,輸出700mA,能驅動4顆以上3W 大功率白光LED.
全部回復(32)
正序查看
倒序查看
@文子
LM3404比較合適.
文哥:您發的資料我收到了,謝謝啦!
問一個弱弱的問題:汽車電源12V,LM3404是BUCK型的,是不是輸出電壓一定得小于12V,那驅動4顆3W的LED,輸出電壓3.5×4＝14V,是不是只用一片IC就實現不了.
還有一個問題想不明白:是不是適用于LED汽車頭燈的IC,一定得是BUCK-BOOST型的呢?假如我的輸出電壓是14V,電流700mA,汽車電瓶12V(波動范圍6—36V),當輸入電壓低至6V時,IC按BOOST型工作,將電壓升至14V給負載供電,而當輸入電壓高至30V的時候,IC按BUCK型工作,將電壓降至14V給負載供電.
問一個弱弱的問題:汽車電源12V,LM3404是BUCK型的,是不是輸出電壓一定得小于12V,那驅動4顆3W的LED,輸出電壓3.5×4＝14V,是不是只用一片IC就實現不了.
還有一個問題想不明白:是不是適用于LED汽車頭燈的IC,一定得是BUCK-BOOST型的呢?假如我的輸出電壓是14V,電流700mA,汽車電瓶12V(波動范圍6—36V),當輸入電壓低至6V時,IC按BOOST型工作,將電壓升至14V給負載供電,而當輸入電壓高至30V的時候,IC按BUCK型工作,將電壓降至14V給負載供電.
0
回復
@lederic
文哥:您發的資料我收到了,謝謝啦!問一個弱弱的問題:汽車電源12V,LM3404是BUCK型的,是不是輸出電壓一定得小于12V,那驅動4顆3W的LED,輸出電壓3.5×4＝14V,是不是只用一片IC就實現不了.還有一個問題想不明白:是不是適用于LED汽車頭燈的IC,一定得是BUCK-BOOST型的呢?假如我的輸出電壓是14V,電流700mA,汽車電瓶12V(波動范圍6—36V),當輸入電壓低至6V時,IC按BOOST型工作,將電壓升至14V給負載供電,而當輸入電壓高至30V的時候,IC按BUCK型工作,將電壓降至14V給負載供電.
我個人卻得,您這個一定要先升壓,與36V接近,再恒流驅動LED.
0
回復
@lederic
文哥:您發的資料我收到了,謝謝啦!問一個弱弱的問題:汽車電源12V,LM3404是BUCK型的,是不是輸出電壓一定得小于12V,那驅動4顆3W的LED,輸出電壓3.5×4＝14V,是不是只用一片IC就實現不了.還有一個問題想不明白:是不是適用于LED汽車頭燈的IC,一定得是BUCK-BOOST型的呢?假如我的輸出電壓是14V,電流700mA,汽車電瓶12V(波動范圍6—36V),當輸入電壓低至6V時,IC按BOOST型工作,將電壓升至14V給負載供電,而當輸入電壓高至30V的時候,IC按BUCK型工作,將電壓降至14V給負載供電.
12V的輸入肯定要升壓才能滿足你的要求,現在不少大功率的驅動都是降壓型的.因?yàn)榛旧隙际峭饨与娫?加個整流器到你需要的輸入電壓.
0
回復
我感覺可以使用ZXSC400,效率會比較高 22001200852850.xls
0
回復
車載因?yàn)殡娫床▌?dòng)比較大,所以一定要用BUCK-BOOST工作模式的產品.既要完成低壓時升壓的動作,同時又要完成高壓時降壓的動作.對于這樣的需求,目前市場上相關的ic產品不多.
TI最新出了一款產品TPS61165目前是比較切合的產品,可以同時滿足要求.
如下電路:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/1621941203041295.png');}" onmousewheel="return imgzoom(this);">
TI最新出了一款產品TPS61165目前是比較切合的產品,可以同時滿足要求.
如下電路:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/1621941203041295.png');}" onmousewheel="return imgzoom(this);"> 0
回復

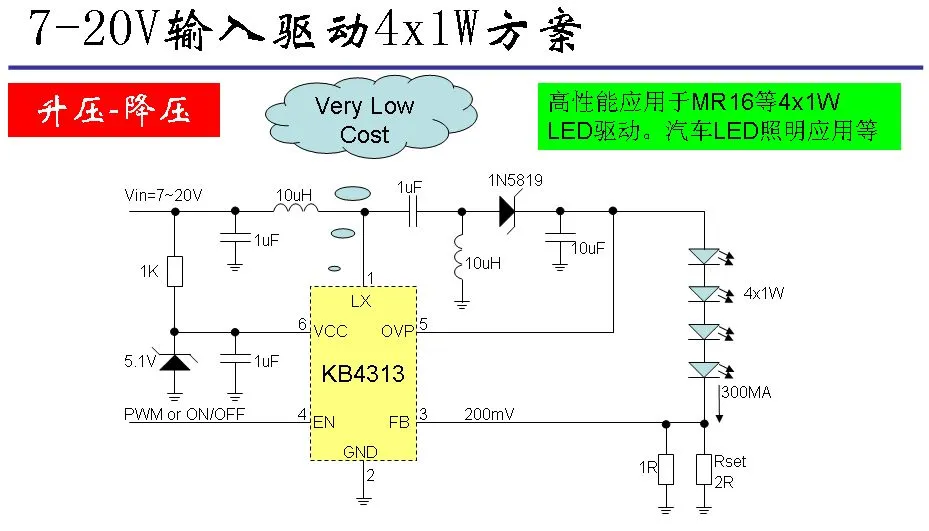

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/1326571203233697.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@t.t.lee
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/62/1326571203233697.jpg');}"onmousewheel="returnimgzoom(this);">
這種電路好像是CUK電路吧,這個電路的效率如何?
0
回復
@lang401
車載因?yàn)殡娫床▌?dòng)比較大,所以一定要用BUCK-BOOST工作模式的產品.既要完成低壓時升壓的動作,同時又要完成高壓時降壓的動作.對于這樣的需求,目前市場上相關的ic產品不多. TI最新出了一款產品TPS61165目前是比較切合的產品,可以同時滿足要求.如下電路:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/62/1621941203041295.png');}"onmousewheel="returnimgzoom(this);">
留個記號^-^
0
回復
@lang401
車載因?yàn)殡娫床▌?dòng)比較大,所以一定要用BUCK-BOOST工作模式的產品.既要完成低壓時升壓的動作,同時又要完成高壓時降壓的動作.對于這樣的需求,目前市場上相關的ic產品不多. TI最新出了一款產品TPS61165目前是比較切合的產品,可以同時滿足要求.如下電路:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/62/1621941203041295.png');}"onmousewheel="returnimgzoom(this);">
你們可有這種芯片,能不能提供樣品,剛好我們公司在開發一種新產品(車載),需要用到這個芯片!0755-28027813-839 陶工! QQ:108227215
0
回復
簡單凌特的LT3756，LT3755,輕松搞定。需要支持聯系我KEVIN.LAN@NUHORIZONS.COM，可以提供評估板與樣片，全力為您服務。
0
回復
很久沒來了，你可以到我們公司網站上看看RT8482,會有比較高的性價比。http://www.richtek.com/led/
0
回復
我也來推薦一顆料。G2602 輸入電壓6.5V～36V，輸出電流(最大)1.5A，軟啟動、過壓保護，模擬和數字調光，恒流精度3%，封裝TDFN-12。
產品規格書：
EDS-2602-091209-0.1
本人很看好汽車類恒流驅動這方面的應用，還有一篇比較多相關產品介紹的，LED汽車燈及車載充電器解決方案http://bbs.dianyuan.com/topic/629010，歡迎各位有興趣的朋友共同探討。（可提供樣品測試）
0
回復
@seabreeze
我也來推薦一顆料。G2602輸入電壓6.5V～36V，輸出電流(最大)1.5A，軟啟動、過壓保護，模擬和數字調光，恒流精度3%，封裝TDFN-12。[圖片] [圖片] 產品規格書：[圖片]EDS-2602-091209-0.1 本人很看好汽車類恒流驅動這方面的應用，還有一篇比較多相關產品介紹的，LED汽車燈及車載充電器解決方案http://bbs.dianyuan.com/topic/629010，歡迎各位有興趣的朋友共同探討。（可提供樣品測試）
SEPEX電路，非buck-boost電路
0
回復
@t.t.lee
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/62/1326571203233697.jpg');}"onmousewheel="returnimgzoom(this);">
我司生產電源IC 有：KA3842、LM358、L6562、OB2263、KA7500、LM324、TL431、TL494、MC34063等，有需要請聯系：方小姐 13510231816 QQ：1506692657 謝謝！
