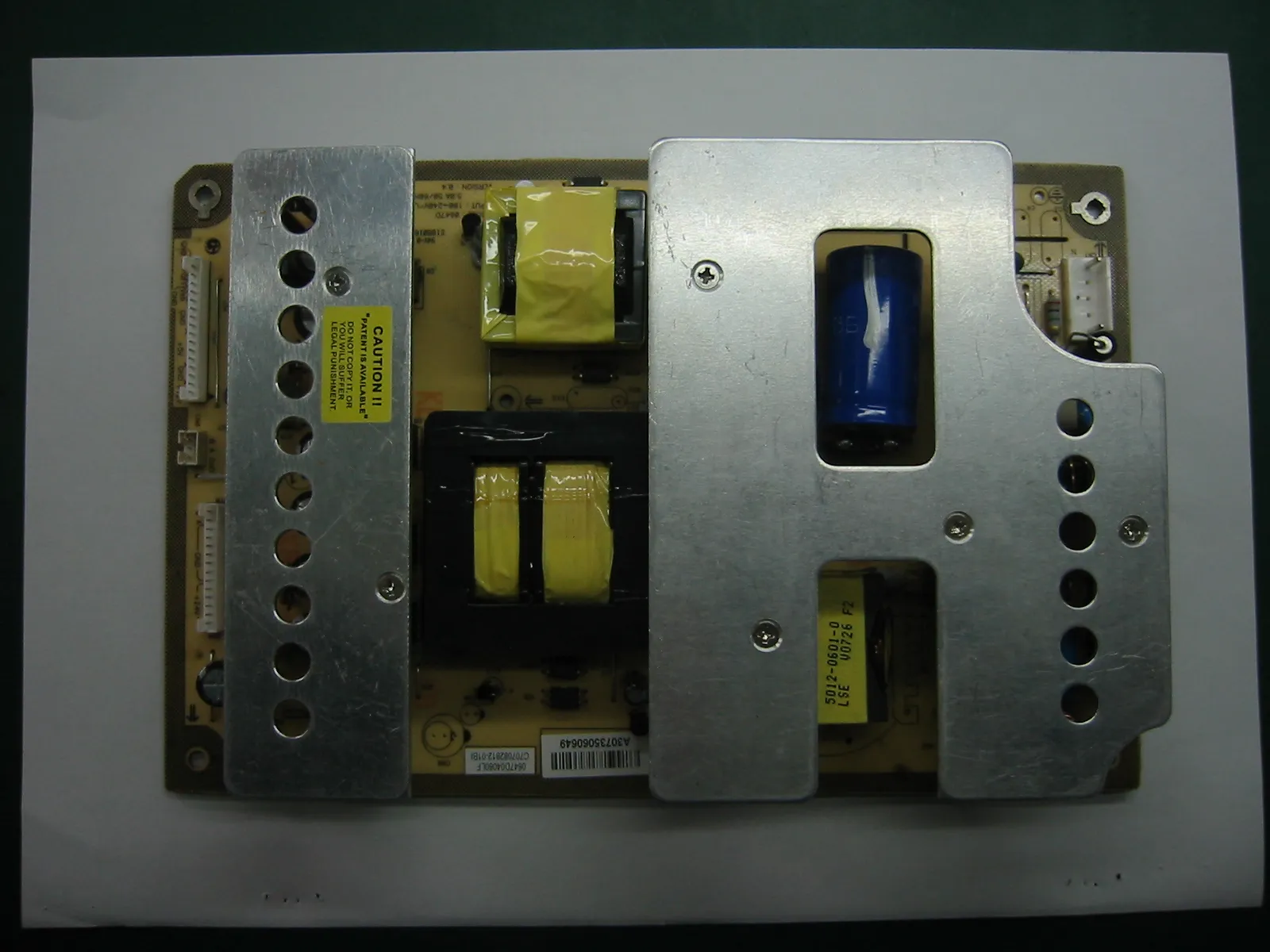

PFC的效率沒做好,只有0.9%,但LLC的的效率很好,0.92%以上.整體效率0.83%,在90V,帶220W時測的.高壓時整體效率有90%以上.散熱片很小,但溫度并不高,可見散熱片的設計之巧妙.輸出濾波電容8A24V只用了3個35V470UF的電容,但紋波卻只有30MV.

有沒有原理圖上來,學習學習一下.謝謝

好東西,原理圖發上來,讓我也學習一下.再問一下,長寬高是多少?

電路和典型應用差不多,只是走線走的非常好.尺寸大概140*240MM.
ST-BY 共陰肖特基只在一個陽極上串了一個BEAD,有點奇怪為什么只串了一個.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/392141199532685.jpg');}" onmousewheel="return imgzoom(this);">

這款是麥格米特的,看編號是2006年下半年出來的.因太忙了沒細看就叫助手測了一下,看到有一個3843,雙反激結構.號稱300W,帶180W吸收電阻的溫度就快冒煙了,好像很差的哦,我都懷疑是麥的產品.一家之言,僅供參考.

老兄,把銅脈面貼張相上來看看呀!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/392141199547109.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/392141199547247.jpg');}" onmousewheel="return imgzoom(this);">

當時沒照太多的相片,樣品被業務拿走了.走線給人的感覺很舒服,很流暢.就像上面這款麥格米特的電源一樣.測過很多公司的電源,總的來說還是覺的麥格米特的電源性價比較高.

能說說線走圓的跟45度的轉角有什么區別嗎?

理論上來說圓的要好一點,但用PROTEL做不到.

是啊,我看到有的電源板走線很好看,可自己用PROTELL就是畫不了那么好看的,有什么好軟件推薦下嗎?

POWER PCB

看到此圖片的LABEL標示沒有?意思是這個是有專利保護的.不過,偶看了半天也沒看到哪有專利的地方.

5V輸出的共陰肖特基是只有一個陽極串了一個磁珠,另一個陽極沒串磁珠.兩個陽極是連一起的,但為何只在一邊串磁珠?一邊攔然后從另一邊放,是這樣的嗎?想了半天,似是又不是.

還有跨接于一二次間的Y電容只在二次間加了一個磁珠.讓人不明白.

這個電源打的是LI SHIN的商標.是否是力信?蘇州力信嗎?

欣賞了,8錯! 多少W的?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/1061481200332273.jpg');}" onmousewheel="return imgzoom(this);">

漂亮呀 看了有看中^^^^

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/201301200370843.jpg');}" onmousewheel="return imgzoom(this);">

PROTEL里可以用空格+SHIFT鍵來改變拐角樣式,一樣可以做到的.

用的是什么IC,會不會是因?yàn)檎伎毡炔坏扔?0%,不平衡

漂亮

SANKEN STR6252

不知道什么東西,百度都百度不到

不會的.
6252只是一個小日本的集成的IC,有點像PI的芯片.不過,更偏宜而已 .

這一款應該不是“麥”的產品

不錯!頂一下!

變壓器都那樣做,中間用擋墻造一個足夠的L!可是LLC產線還是比較亂,不知大家有何看法?
