請教此保護電路的工作原理T5-28W
本人保護電路做的不多,今有網友發一原理圖,我對其保護電路的工作原理不甚了解,望高手賜教!
全部回復(8)
正序查看
倒序查看

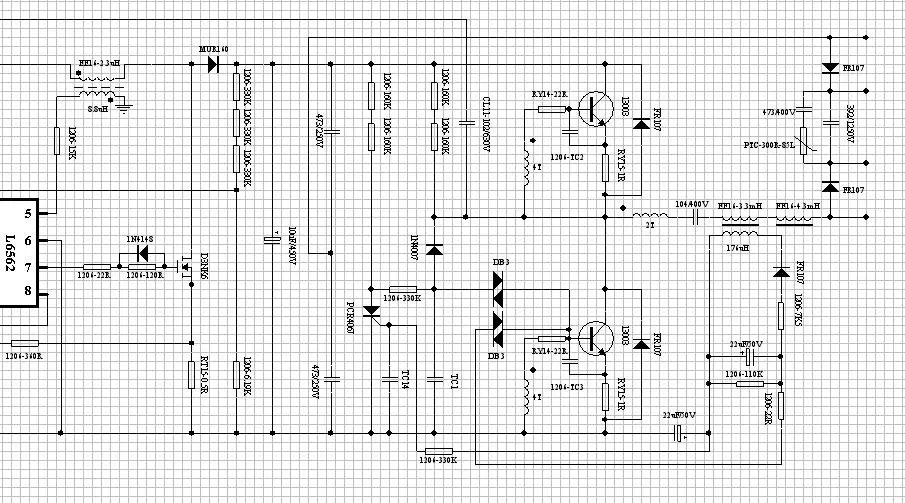

圖來了
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/1365191198230350.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/1365191198230350.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@愛茉莉
圖來了[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/60/1365191198230350.jpg');}"onmousewheel="returnimgzoom(this);">
首先肯定這種保護線路是低成本保護線路中是最可靠的之一,動作速度非?？?
具體工作原理如下:
當燈管異常(指漏氣或用舊之后無法點燃等類似現象)的時候,LC諧振電壓升高,保護繞組兩端感應電壓升高,經半波整流之后的的電壓由典型的23V迅速升高到足以使DB3觸發,由于觸發電壓為負極性,該電壓加到下管基極后,使下管因反偏而截止,同時,感應繞組為正極性的電壓通過限流電阻之后觸發可控硅,可控硅導通,將積分電阻接地,積分電容無法充電,故DB3無法進行點燈觸發,從而起到保護作用.
順便指出:
該線路已經最簡單,不建議再精簡,否則可能影響穩定性和可靠性.
該線路保護后自身不具備自解除功能,需要斷電解除.
具體工作原理如下:
當燈管異常(指漏氣或用舊之后無法點燃等類似現象)的時候,LC諧振電壓升高,保護繞組兩端感應電壓升高,經半波整流之后的的電壓由典型的23V迅速升高到足以使DB3觸發,由于觸發電壓為負極性,該電壓加到下管基極后,使下管因反偏而截止,同時,感應繞組為正極性的電壓通過限流電阻之后觸發可控硅,可控硅導通,將積分電阻接地,積分電容無法充電,故DB3無法進行點燈觸發,從而起到保護作用.
順便指出:
該線路已經最簡單,不建議再精簡,否則可能影響穩定性和可靠性.
該線路保護后自身不具備自解除功能,需要斷電解除.
0
回復
@夢里河南
首先肯定這種保護線路是低成本保護線路中是最可靠的之一,動作速度非常快.具體工作原理如下:當燈管異常(指漏氣或用舊之后無法點燃等類似現象)的時候,LC諧振電壓升高,保護繞組兩端感應電壓升高,經半波整流之后的的電壓由典型的23V迅速升高到足以使DB3觸發,由于觸發電壓為負極性,該電壓加到下管基極后,使下管因反偏而截止,同時,感應繞組為正極性的電壓通過限流電阻之后觸發可控硅,可控硅導通,將積分電阻接地,積分電容無法充電,故DB3無法進行點燈觸發,從而起到保護作用.順便指出:該線路已經最簡單,不建議再精簡,否則可能影響穩定性和可靠性.該線路保護后自身不具備自解除功能,需要斷電解除.
頂!!!
0
回復
@愛茉莉
圖來了[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/60/1365191198230350.jpg');}"onmousewheel="returnimgzoom(this);">
這線路是飛利蒲公司用在分立元件鎮流器上的,很好.
0
回復
@夢里河南
首先肯定這種保護線路是低成本保護線路中是最可靠的之一,動作速度非?？?具體工作原理如下:當燈管異常(指漏氣或用舊之后無法點燃等類似現象)的時候,LC諧振電壓升高,保護繞組兩端感應電壓升高,經半波整流之后的的電壓由典型的23V迅速升高到足以使DB3觸發,由于觸發電壓為負極性,該電壓加到下管基極后,使下管因反偏而截止,同時,感應繞組為正極性的電壓通過限流電阻之后觸發可控硅,可控硅導通,將積分電阻接地,積分電容無法充電,故DB3無法進行點燈觸發,從而起到保護作用.順便指出:該線路已經最簡單,不建議再精簡,否則可能影響穩定性和可靠性.該線路保護后自身不具備自解除功能,需要斷電解除.
帖子說:保護繞組兩端感應電壓升高,經半波整流之后的的電壓由典型的23V
我用示波器測量這個電壓達不到23V,請教高手這是怎么回事
我用示波器測量這個電壓達不到23V,請教高手這是怎么回事
