buck啟動的時候vout奇怪的波形,然后果一會兒就正常了,大家來說說
buck啟動的時候vout奇怪的波形,然后果一會兒就正常了,大家來說說
今天測了一個板子,客戶說是有個奇怪的問題,空載啟動以后輸出不是直流而是類似充放電的波形,然后過一會兒自動就好了,正常的直流輸出.問我為什么,我看了板子我覺得是由于布局不好,輸出反饋分壓電阻離ic的fb腳太遠,線走的很長,彎彎區區的..
不知道大家有沒有見過這樣的情況,來說說你們覺得是什么原因
全部回復(2)
只看樓主
正序查看
倒序查看
現在還沒有回復呢,說說你的想法
秋天的樹
LV.1
2
2007-11-27 21:45

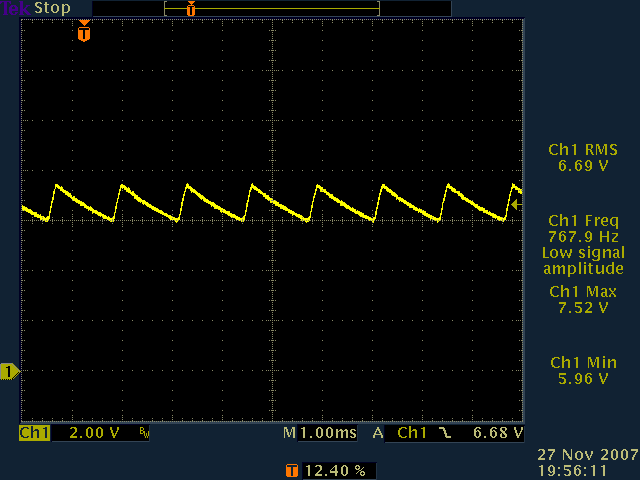

那個圖就是vout的dc波形,設置的輸出是8.9V的樣子.圖中的波形有效值只有6.7V的樣子,這樣的波形會持續一會兒,然后自己跳變到正常的8.9V直流輸出..
我把反饋分壓電阻網絡的下端電阻加大,這樣的現象還是存在,但是這種類似充放電波形的幅度會減小,而且這種現象持續的時間會大大減短就直接跳變到正常直流輸出.我算了一下,這種奇怪波形的峰峰值和我改的那個下端電阻的阻值的乘積近似一個常數,難道是巧合?
而且我不明白這種幾百赫茲的波形具體是怎么形成的?
0
回復
提交
提示
lizimo2006
LV.4
3
2007-11-27 22:11
@秋天的樹
那個圖就是vout的dc波形,設置的輸出是8.9V的樣子.圖中的波形有效值只有6.7V的樣子,這樣的波形會持續一會兒,然后自己跳變到正常的8.9V直流輸出..我把反饋分壓電阻網絡的下端電阻加大,這樣的現象還是存在,但是這種類似充放電波形的幅度會減小,而且這種現象持續的時間會大大減短就直接跳變到正常直流輸出.我算了一下,這種奇怪波形的峰峰值和我改的那個下端電阻的阻值的乘積近似一個常數,難道是巧合?而且我不明白這種幾百赫茲的波形具體是怎么形成的?
可能有兩個原因:1:反饋電阻太大,雖然運算放大器輸入幾乎不要電流,但是給1ma左右的輸入電流還是有必要的;2:電壓放大器上的電容太大或者太小.個人意見.
