難得一見難題,請教電源高手

本人從不見過如此電路,難得一見難題.電路圖如下.
請高手們分析分析.V1,V2為幾伏? 1841421192669049.sch

全部回復(13)

只看樓主

正序查看

倒序查看

allge

LV.2

2007-10-18 09:00

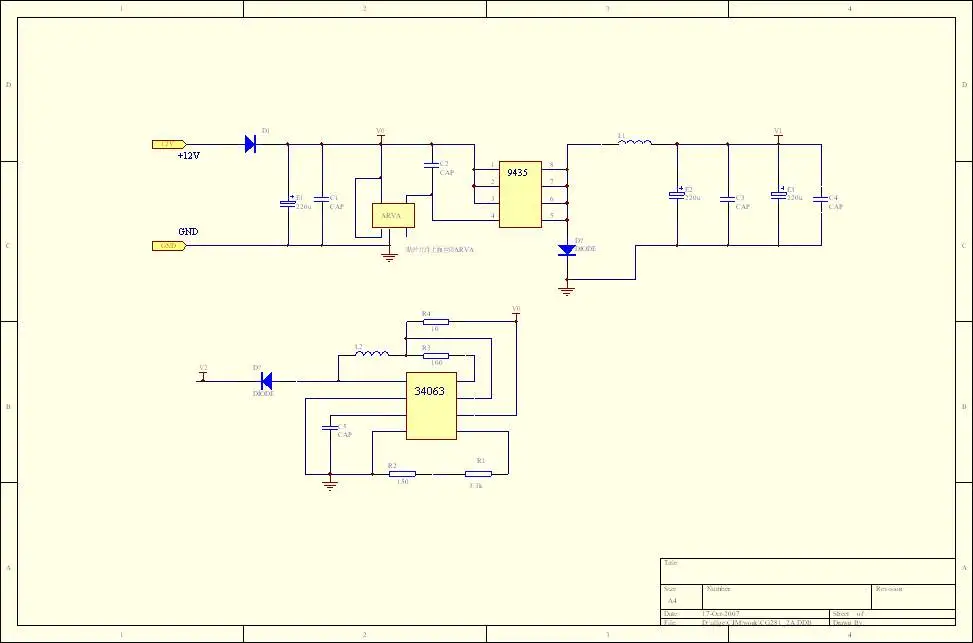

如覺下載電路圖麻煩,請見下圖:

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/1841421192669208.jpg');}" onmousewheel="return imgzoom(this);">

回復

ahuaz

LV.5

2007-10-18 11:05

@allge

如覺下載電路圖麻煩,請見下圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/58/1841421192669208.jpg');}"onmousewheel="returnimgzoom(this);">

看不清﹐請再貼一次.

回復

bh_luck

LV.6

2007-10-18 11:43

@ahuaz

看不清﹐請再貼一次.

V1輸出沒有電壓,因為被D?短路了
V2電壓不帶載的話,會一直上升,估計30-40V吧,帶載會電壓跳.

回復

allge

LV.2

2007-10-19 09:40

@ahuaz

看不清﹐請再貼一次.

想盡辦法只能這樣了,有什么好的辦法?

回復

allge

LV.2

2007-10-19 09:50

@bh_luck

V1輸出沒有電壓,因為被D?短路了V2電壓不帶載的話,會一直上升,估計30-40V吧,帶載會電壓跳.

仁兄講的沒錯,如將D去掉,或反接呢?V1=?
我查過資料34063可調壓,如V2要輸出一個20~30mA的電流,V2會跳為多少?
9435與AVRA使用有何用/好處?
AVRA為一5腳貼片IC,是何器件?實際型號是什么?
如此多問,盼高手賜教.!!!

回復

bh_luck

LV.6

2007-10-19 13:07

@allge

仁兄講的沒錯,如將D去掉,或反接呢?V1=?我查過資料34063可調壓,如V2要輸出一個20~30mA的電流,V2會跳為多少?9435與AVRA使用有何用/好處?AVRA為一5腳貼片IC,是何器件?實際型號是什么?如此多問,盼高手賜教.!!!

1.你說的AVRA是一個功能類似34063的控制IC,空著的那個腳應該是反饋,如果接上反饋就是一個典型的BUCK變換器,照常理說,應該沒有這種接法.
2.一般情況下,即使用34063做恒流,也會做電壓限制,就是在穩壓電路基礎上加一個電流取樣來控制反饋,沒見過讓其懸空的.34063可調壓是通過反饋端的取樣來調的,并不是它自己會調壓
3.你的圖片點擊一下就可以看清楚.會在新窗口打開.

如果有疑問,最好的辦法是自己裝個電路試下,比什么理論都有效.
實踐是驗證理論的唯一方法

回復

allge

LV.2

2007-10-20 09:00

@bh_luck

1.你說的AVRA是一個功能類似34063的控制IC,空著的那個腳應該是反饋,如果接上反饋就是一個典型的BUCK變換器,照常理說,應該沒有這種接法.2.一般情況下,即使用34063做恒流,也會做電壓限制,就是在穩壓電路基礎上加一個電流取樣來控制反饋,沒見過讓其懸空的.34063可調壓是通過反饋端的取樣來調的,并不是它自己會調壓3.你的圖片點擊一下就可以看清楚.會在新窗口打開.如果有疑問,最好的辦法是自己裝個電路試下,比什么理論都有效.實踐是驗證理論的唯一方法

此電路實屬抄板抄回的,有可能抄錯了.我想搭個電路試試,無奈不知印有"ARVA"字樣的5腳貼片IC為何物.
唉...低手抄電路的無奈.
可否講講你的BUCK轉換器.謝了!!!期盼.
