電路通過繼電器切換兩檔升壓,我把兩種狀態都畫出來了.問題:
1、兩檔升壓,為何mosfet部分電路也不同(通過繼電器切換的)?
2、這種電路不用考慮磁復位嗎(注:升壓后直接輸出)?
3、BUZ80A功率mosfet驅動大功率電阻究竟有什么用?
繼電器切換狀態1:
繼電器切換狀態2:
幫忙看看鬼佬的高頻升壓電路
此為某國外品牌的電路,我看他們的服務手冊給出的電路,覺得不好理解,特此請教大家.
電路通過繼電器切換兩檔升壓,我把兩種狀態都畫出來了.問題:
1、兩檔升壓,為何mosfet部分電路也不同(通過繼電器切換的)?
2、這種電路不用考慮磁復位嗎(注:升壓后直接輸出)?
3、BUZ80A功率mosfet驅動大功率電阻究竟有什么用?
繼電器切換狀態1:
繼電器切換狀態2:
電路通過繼電器切換兩檔升壓,我把兩種狀態都畫出來了.問題:
1、兩檔升壓,為何mosfet部分電路也不同(通過繼電器切換的)?
2、這種電路不用考慮磁復位嗎(注:升壓后直接輸出)?
3、BUZ80A功率mosfet驅動大功率電阻究竟有什么用?
繼電器切換狀態1:
繼電器切換狀態2:
全部回復(2)
正序查看
倒序查看
@armyliu
C9,Q4組成有源鉗位,通過這個給磁芯復位.
電路的輸出不是直流,而是交流(如下圖C1、C2直接就是輸出,無整流和電感續流),是否也一定要復位電路?

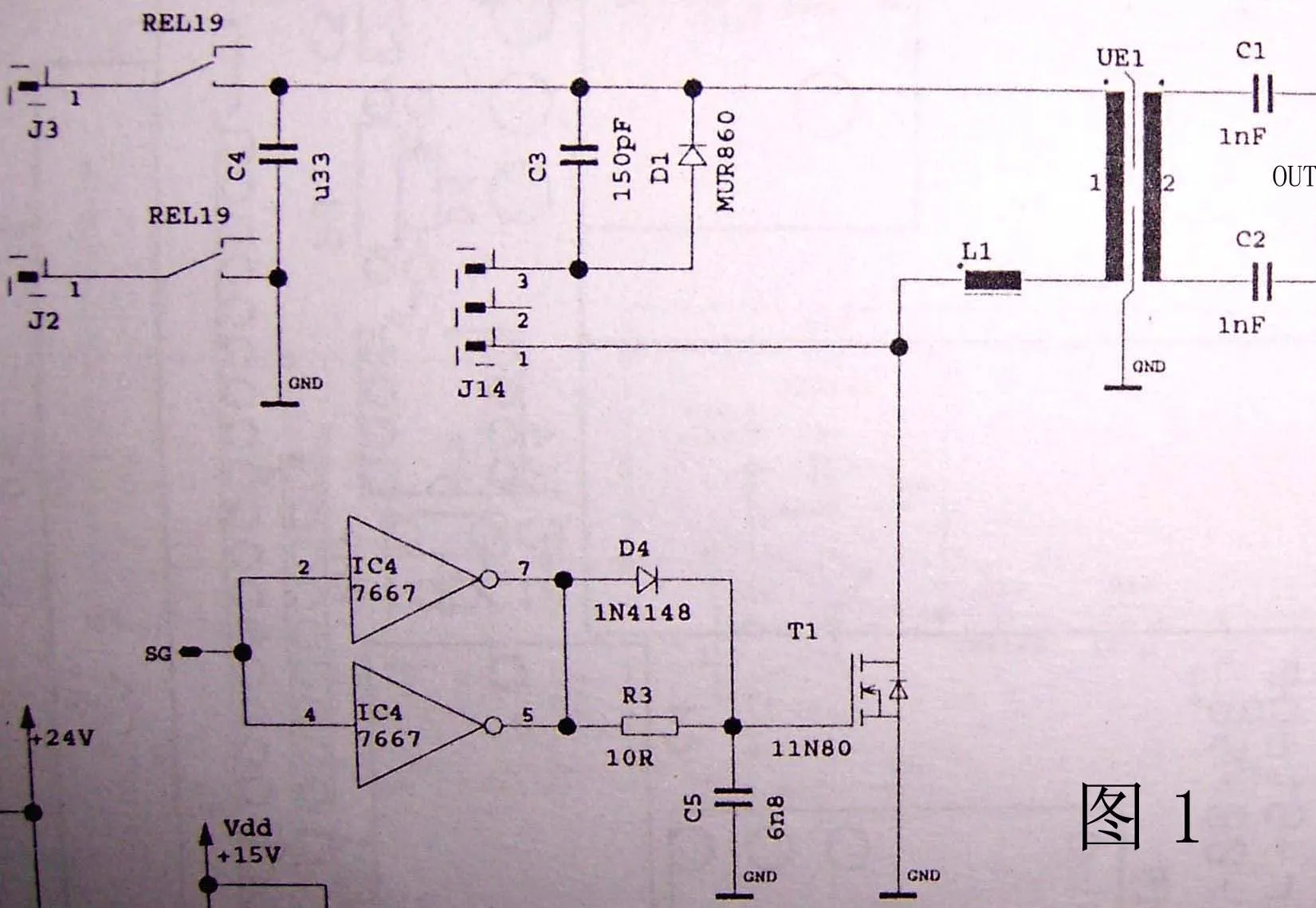

同類產品,另一老外電路確簡單多了,如下圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/1728431194945556.jpg');}" onmousewheel="return imgzoom(this);">
這個圖似乎沒有典型的復位電路?
我是開關電源的菜鳥,請不要笑我:)
同類產品,另一老外電路確簡單多了,如下圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/1728431194945556.jpg');}" onmousewheel="return imgzoom(this);">
這個圖似乎沒有典型的復位電路?
我是開關電源的菜鳥,請不要笑我:)
