大家給點評論

很不錯,想了解一下詳細的內容,可以說說嗎

你這根本就不是短路測試波形,請重測后上傳!謝謝!

為什么不是呢????

是工作過程中用導線碰接IGBT上臂后,下臂的保護波形,驅動器是通過測量IGBT的CE極壓降保護的,且保護動作靈敏度不是用穩壓管來調整

電子制做及維修,逆變器,家電技術,電源,器件共應,電子DIY及影視技術
QQ群47285412

技術創新,資料供享

過流保護用測飽和壓降的方法是不好的方法,還是在驅動器上設置一個關激勵控制輸入端,由外電路給信號來控制為好.

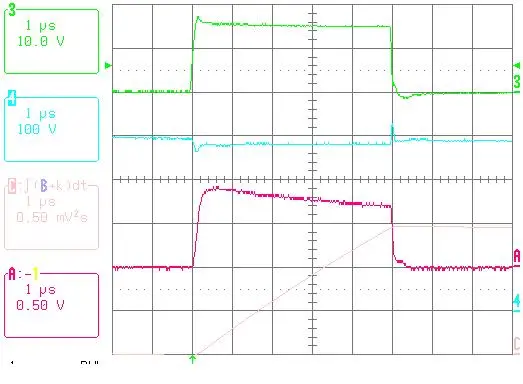

真正用12.5cm導線短路的波形:
測試電壓:DC400V
3#柵驅動電壓
4#直流母線電壓
A#短路電流(100A/V)
C#IGBT承受能量500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/9091190857241.jpg');}" onmousewheel="return imgzoom(this);">

圖一的CH2是310V,用的是1:100的高壓探頭示波器沒有選到x100檔

此帖已被屏蔽

驅動器具有過流降柵壓后自動封鎖PWM的功能,自動定時重啟PWM,故障輸出,保護靈敏度動態偏置.唯一的缺點就是元件太多

看一下國內外高質量的驅動器,有那個不帶CE極欠飽和檢測電路?高倍數的過流外部電路根本來不及保護,除非像IPM那樣采用E極鏡電流保護

舉個例子,100A的模塊,全橋電路,半個周期內流過模塊的電流為20A,過流、短路保護設定值為23A,若用檢測CE壓降的方法,模塊中的電流要達到150到200A以上(廠家做在模塊中是定值,用戶外部設定是另一會事),過流短路一次,從可靠性角度來講,模塊已受到了一次損傷.而外部設定過流整定值,過額定工作電流15%就關激勵,模塊就不會受到損傷,我們每臺機調試和出廠檢驗時都要在滿電壓、滿功率下作一次短路試驗,短路時僅有極小的電為花產生.速度來不及之說不存在,我在其它的貼子中已有試驗實例,過流15%,0.3微秒內關斷.

再把已發過的貼子復制過來:
0.5微秒內關斷是有實驗數據的,原來在過流保護電路內加了一個小電容以濾除雜波干擾,電路時間常數為0.3微秒.作短路試驗時過流指示燈不亮而是錯鍋燈亮,說明錯鍋保護先于過流保護動作.把過流保護電路內小電容去掉,無儲能元件,再作短路試驗,過流保護指示燈亮,說明過流動作先于錯鍋保護.0.3微秒的時差出現了兩種不同的保護速度的時差.
用電流判別有無鍋是最差的一種方法,
我們過流、錯鍋、負載開路、線圈匝間短路識別,門極驅動反接、管子上下直通等保護都是用硬件來實現,再給信號與軟件.因此任何工作中的失誤均不會損壞模塊.

請注意!我現在討論的是驅動器,不是系統.你說的VCE檢測不好那是你抗干擾沒做好,你要工作于20A的機器我可以設定在21A保護,事實上國外過千元的驅動器無一例外都采用CE欠飽和檢測以防止IGBT短路,其好處就是IGBT每個導通周期都能檢測到,動態CE電壓欠飽和檢測能有效計算出IGBT的電流運行軌跡(單一驅動IC不具備此功能)在過流未發生前就檢測出故障加以軟關斷保護.
看一下國外"SKHI 10"驅動器的說明書就是一個很好的例子:
1916471190951513.pdf

不是導通時間,是電流超過設定的門限值在0.3微秒內關斷激勵.這是實驗對比的數據,如有不對請?jiān)诶碚撋辖o出解釋.有了這樣的實驗結果,每臺機就敢做輸出完全短路的出廠檢驗.

輸出短路保護,如果是立即保護是很容易做到的!
現在有的用戶要求我們做的電源要在短路狀態上工作一段時間,讓短路負載的熔斷器燒掉再保護,這個有一定的難度,只有用很大的容量的IGBT!(我們研究的一個100K的逆變器就有這樣的要求)

關于保護值的設定,我覺得還是設高一點好,如果底了偶爾的干擾可嫩個就動作了,如果主電路可靠,我覺得應該將保護值設到開關管額定電流的1.5倍左右!時間應用中短路是很少發生的,如果判斷是短路,就一定能保證是確實短路了,必須要下電檢修!

沒做過的話請不要妄下評論,我要看到的是IGBT保護時集電極和柵極波形(最好有IGBT電流波形),橋式電路容易保護,單端電路就比較困難了(典型的如:家用單管電磁爐工作中手工短接線盤情況),我測試過大量國內外的驅動器(板),到目前為止我只發現我現在用的電路能保護單端電路中的IGBT(我見識太小了)

concept的2SD315A好象都有這樣的功能吧!
好象基本上是個驅動都這樣的啊!

我們作過好多實驗,如果用M57962AL驅動單管IGBT,短路線盤,不用五次你得換IGBT,還有如果用它作驅動半橋,放304不銹鋼鍋工作,你的軟件不處理的話,不用半個鐘,841們就更不用說啦!

頂下,好東西!

我們做的普通家用單管電磁爐,隨便短路線盤,G極加直流電壓,都不會燒管.

看上面的C極波形(母線電壓已被拉低),IGBT飽和態短路電流上升到300A(100A的模塊)只需120ns.問你外部電路如何控制IGBT短路電流在23A(注意:驅動電路是有延的)?我的驅動器是在IGBT開始導通過程中就判斷其電流變化曲線,IGBT飽和后的情況就可以提前發現加以控制了(鬼老所說的“開通動態CE檢測”),這就是高檔驅動器的區別.讓IGBT實際使用中只存在壽命問題了

此帖已被刪除

如果模塊自帶過流保護(用于檢測UCE壓降的方法),我們也不會用它來作過流保護,正象上面的貼子所說,100A的模塊要到300A才動作,太可怕了.
這種自帶過流保護的只能用作第三梯隊的后備保護.
第一層是硬件電路的快速關斷保護,動作電流很小,例100A的模塊,工作電流20A,電流到23A就動作關斷.
第二層是硬開通保護,一旦出現一點點的硬開關狀態,立即關斷.
在上述二種保護均失效的情況下,再用模塊自身的過流保護.
目的是不讓模塊中有過大的過電流,以確保模塊不受到損傷.
不管什么方法,用負載完全短路的方法來檢驗一下,這是最好的實踐.
負載完全短路時只有極小的一點電火花產生,這就是成功的.說得不對請指正.

因以前大功率機器老燒高頻互感器的緣故,本人做了個不帶任何互感器電流保護的IGBT系統,長期在客戶手中工作了一年多無任何不良情況反映(出廠前用盡了所有方法都不能讓IGBT燒毀)因此大膽假設取消互感器電流保護(當然帶互感器電流保護更好^_^).

過流后我不建議硬關斷IGBT高倍數di/dt & du/dt下很容易鎖住IGBT而燒毀

這是做變頻器的一個基本原則
非常支持摟主的觀點!

當IGBT元件高于50元錢時,可以設計一個軟關斷電路,使IGBT抗短路電流能力增加5倍

請問你有沒有玩過1200A/1700V的IGBT?如果玩過的話對它的短路保護如何可靠處理?不說驅動電流要30A,它2us的關斷延時足以讓所有的保護電路形同虛設,你如何做軟關斷??
