正在做正弦逆變的朋友進來交流交流

歡迎正在開發正弦逆變的朋友進來就以下問題進行交流和討論,更希望高手進來指導:
1.死區時間如設置,通常采用什么電路來實現;
2.驅動IC(IR2110)的電源和地的處理有那些講究,如VDD,VSS,VCC,COM等引腳;
3.純硬件電路的波形矯正和穩壓反饋通常采用什么電路或方式.
全部回復(13)
正序查看
倒序查看
release
LV.6
2
2007-09-21 11:28
上傳兩份本論壇曾貼過的原理圖,以便大家交流.希望原作者盡諒.
0
回復
release
LV.6
3
2007-09-21 11:32
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/30591190345457.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
release
LV.6
4
2007-09-21 11:34
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/30591190345637.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
release
LV.6
5
2007-09-24 10:07
怎么一個高手都不出來,做正弦逆變電源的新手都遇到些什么問題,直管出來交流呀.
0
回復
2007-09-30 14:31
@release
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/57/30591190345637.jpg');}"onmousewheel="returnimgzoom(this);">
用U3988這個電路我做過,性能不是很理想,我把PCB修改過幾次也不行,現在不了了之.不知用純硬件的行不?
0
回復
release
LV.6
7
2007-09-30 17:39
@lihonggang
用U3988這個電路我做過,性能不是很理想,我把PCB修改過幾次也不行,現在不了了之.不知用純硬件的行不?
你用U3988做主要遇到些什么問題,我正在用純硬件的做.也存在一些問題,如波形失真,不能帶容性或感性負載等.
0
回復
2007-10-05 15:28
@release
你用U3988做主要遇到些什么問題,我正在用純硬件的做.也存在一些問題,如波形失真,不能帶容性或感性負載等.
電壓穩定不是很理想,QQ328720241
0
回復
lide878
LV.2
9
2007-10-06 17:27
@release
怎么一個高手都不出來,做正弦逆變電源的新手都遇到些什么問題,直管出來交流呀.
此帖已被刪除
0
回復
release
LV.6
10
2007-10-08 11:42
@lide878
此帖已被刪除
這種管子我沒用過,但我覺得小了,你用220封裝的管子試試.
0
回復
aoxiaoping
LV.3
11
2007-10-11 09:50
@release
怎么一個高手都不出來,做正弦逆變電源的新手都遇到些什么問題,直管出來交流呀.
不應該有那么多的問題,首先看看PCB布局是否合理,是否抗干擾.

器件選擇是否合理.靜態調試時要做記錄對不正確的波形進行分析解決.

最后才能帶功率器件推動后級...
0
回復
ltm163
LV.1
12
2007-10-12 20:55
@release
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/57/30591190345457.jpg');}"onmousewheel="returnimgzoom(this);">
這個圖是誰發表的了,怎么沒有看到過了
0
回復
yfjx
LV.2
13
2008-12-27 15:30
@release
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/57/30591190345457.jpg');}"onmousewheel="returnimgzoom(this);">
純硬件的我按此電路做了一個,前部分的SPWM波都很好,但是后級驅動不了,不知有沒有哪位高手幫忙分析一下,謝謝!
0
回復
mulunliang
LV.6
14
2009-04-14 12:48
@aoxiaoping
不應該有那么多的問題,首先看看PCB布局是否合理,是否抗干擾.器件選擇是否合理.靜態調試時要做記錄對不正確的波形進行分析解決.最后才能帶功率器件推動后級...

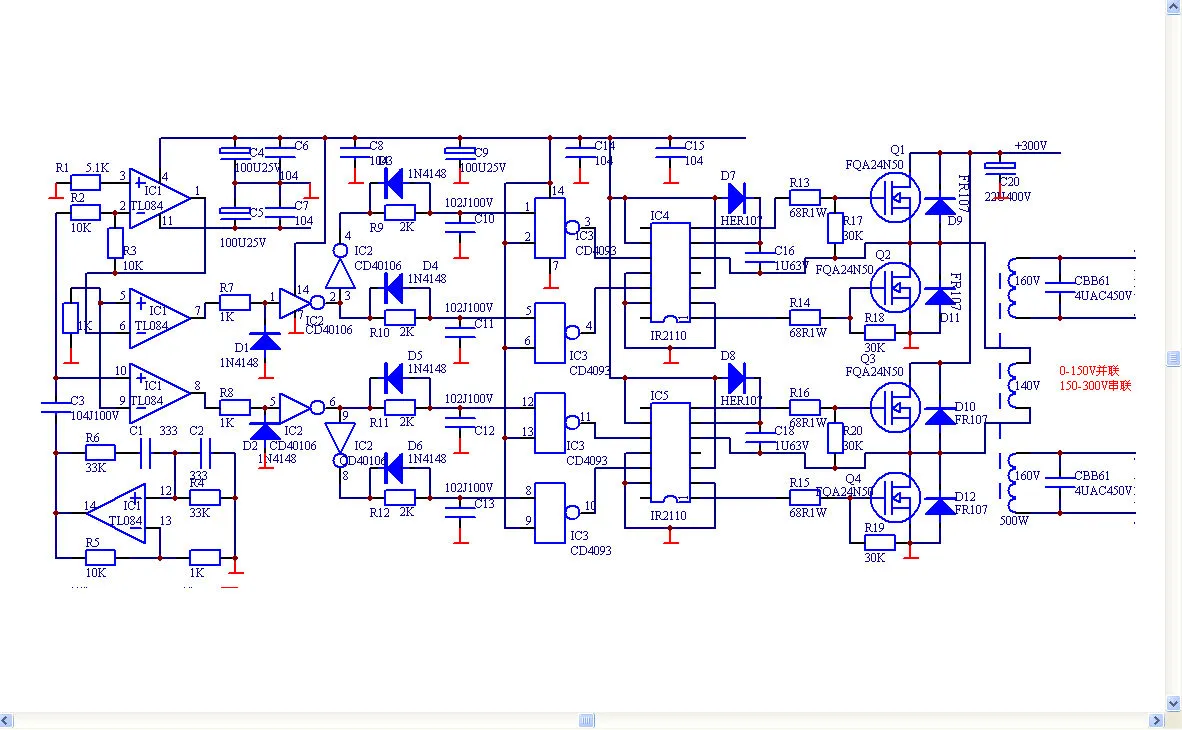

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/3258751239684488.jpg');}" onmousewheel="return imgzoom(this);">
