請教SG3524的頻率補償問題

一般PWM芯片內部EA外接的頻率補償RC網絡都是接在EA的輸出端(COMP)和反相輸入端之間,那么對于SG3524而言,補償網絡就應該接在1腳和9腳之間,可是為什么典型應用圖中的9腳都是直接接一RC網絡到地呢?期待解答……

全部回復(8)

只看樓主

正序查看

倒序查看

張克克

LV.6

2007-08-28 23:24

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/989441188314637.jpg');}" onmousewheel="return imgzoom(this);">

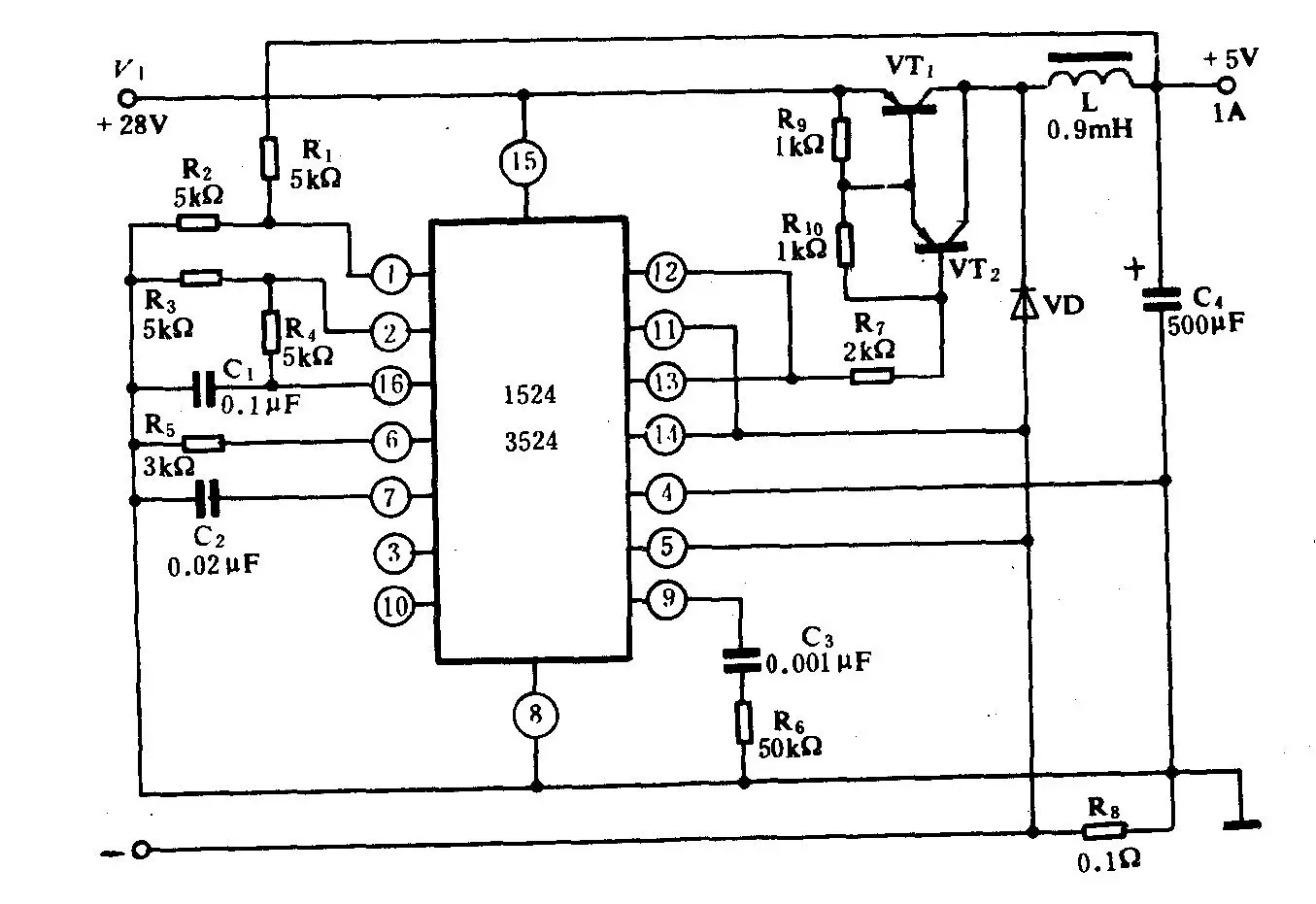

圖中的9腳補償就是RC串聯接地,而不是接到1腳.

回復

張克克

LV.6

2007-08-30 16:26

@張克克

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/56/989441188314637.jpg');}"onmousewheel="returnimgzoom(this);">圖中的9腳補償就是RC串聯接地,而不是接到1腳.

懇請斑竹賞臉露個面為我釋疑!謝謝了!
