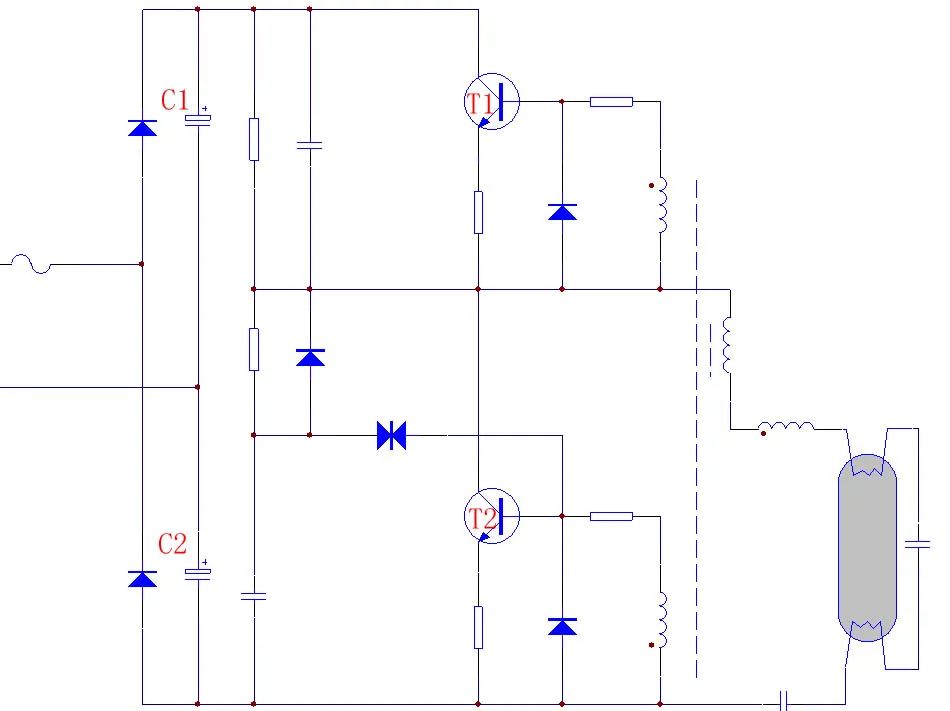

做了個110V 功率在22-23W的螺旋燈,老化發現:T1 T2有擊穿現象及基極電阻燒焦,發射極電阻為1歐變成幾十歐(部分也有燒焦的現象),然后兩個電解中有一個或二個鼓起來,部分還表現,表皮裂開現象.
請分析:
1.是由于電解壞再燒三極管,還是三極管擊穿壞了再使電解鼓起來的?
2.奇怪的是燒成這樣了,有的保險絲還是好的.請高手或者有經驗的人分析一下.謝謝!
這個圖,電解鼓起來
全部回復(21)
正序查看
倒序查看

0
回復
@547cl
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/55/1365321184661030.jpg');}"onmousewheel="returnimgzoom(this);">
調試不好造成整燈內部溫度升高先死三極管再死電解,解決方法就是從新調試另外在電解上并聯二極管.
0
回復
@547cl
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/55/1365321184661030.jpg');}"onmousewheel="returnimgzoom(this);">
初步分析,紋波過高.
只供參考!
只供參考!
0
回復
@547cl
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/55/1365321184661030.jpg');}"onmousewheel="returnimgzoom(this);">
可能是C1、C2參數不一致導致的,給C1,C2分別并上75K 1W的電阻試一試.
0
回復
@547cl
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/55/1365321184661030.jpg');}"onmousewheel="returnimgzoom(this);">
造成電解出現這樣情況的直接原因是電解內溫上升,而引起電解內溫上升的因素有:紋波電流過大、給電解施加了反向電壓、施加電壓超過了電解額定電壓.
0
回復
@陳仁軍
先解決整燈內部的溫度,后再電解上并聯二極管或分壓電阻,三極管的死掉是調試問題,電解出現這樣情況的直接原因是電解內溫上升,而引起電解內溫上升的因素有:紋波電流過大、給電解施加了反向電壓、施加電壓超過了電解額定電壓.我叫你在電解上并聯二極管或分壓電阻就是為了解決耐壓?jiǎn)栴}.解決溫度要靠你整體的參數合理話,解決這個問題要靠比自己了.
謝謝,那兩個二極管最好是要,可是成本上有提高成本,可線路板上也沒有這個空位,不好插呀.
0
回復
@547cl
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/55/1365321184661030.jpg');}"onmousewheel="returnimgzoom(this);">
用250V優質電解不會出現這種問題,可能性是三極管工作點沒調試好,先用優質電解,后調試三極管試一下.二下一比就知道是電解還是三極管的問題.
