我們老大做的48V-5V的DC-DC帶滿負載時輸出噪音電壓在100mV左右

傳圖紙看看

利用一點接地可有些解善.也在觀注那位有更好的除理辦法.

我們一般遇到這種問題的話,一般是加輸出濾波電感...
  但有時,如果您的電路出現諧振的現象的話,那么輸出noise and ripple 會不理想的!

我主要做DC-DC產品,技術支持和銷售都負責,象你這個多問題多數是LAYOUT引起的,你DC-DC的開關頻率多少啊?

這個是MPS的芯片,開關頻率是370KHZ,輸入是5.0V輸出1.2V.電感是10uH.電路圖附件. 236521184548291.doc

一個是輸出波形,一個是在D2加了一個磁環尖峰基本消除,一個是在D2并了一個RC電路R=15R,C=1uF,尖峰大概有500mV.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/236521184548866.bmp');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/236521184549081.bmp');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/236521184549266.bmp');}" onmousewheel="return imgzoom(this);">

用小磁環的效果好,但是生產不方便,然后用RC吸收電路應該怎么計算,我不會.大家能不能教下?
電路板確實有幾個地方不大合適,主要是線走的比較長,電流環路比較大,但是我認為不是主要原因.

典型的開關尖峰,EMI肯定過不了

頂

主要的問題是RC濾波怎么算,現在實驗的情況是電容大些,效果好些.

是啊!但是空栽時耗電大啊.好像不可取哦.

沒有人頂,我自己頂.

請在D2并聯RC吸收電路,有問題請E-mail huangzy@willas-array.com

可以考慮下我的DC-DC啊:500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/426541184732389.bmp');}" onmousewheel="return imgzoom(this);">

多少錢啊!這個IC!我想測試下你的DEMO板!

你要的信息已經發到您的站內短信里了!
APW7008的DC-DC的性能優勢很多,大概有:
1)此IC的輸入電壓在4.75V-26V,可用與車載裝置!
2)輸出電壓可調:0.8V-22.6V
3)靜態電流5UA
4)輸出電流在0A-4A
5)有溫度,過壓保護!等等
6)單價很有市場挑戰力!

把你的PCB發過來看看,我是做MPS代理的,我是我們公司的FAE.MP2363因為我們推的很少,我建議你更改為MP1430,謝謝!

MP1430太貴了點,不過是個好IC,如果成本壓力的話可以考慮這個IC:500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/426541184808836.bmp');}" onmousewheel="return imgzoom(this);">

我的原理圖發上去了.

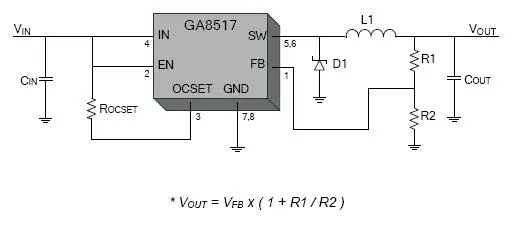

建議參考此線路GA8517,設計簡單,紋波極小.輸入電壓3.6V~25V,輸出電壓可調,最低可達0.8V,振盪頻率300KHZ,負載電流3A,效率可達90%,內含過載過溫短路保護,價格更具吸引力


500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1898451185296199.jpg');}" onmousewheel="return imgzoom(this);">

http://www.grand-apex.com/Producls_m1.html

加大輸出電解電容是沒有什么作用的
主要是電解電容ESR太大拉可改用陶瓷電容跟鉭電容并聯.
再就是加大電感拉,改善布板拉
我司有AOZ1014可以作到
