請教一下，用TL494 制作DC-DC電源的波形問題。

電路為TL494   半橋   5401+IRF44n 推挽，變壓器為環型變壓器，匝比為6:12，線徑都為0.6X3/0.6X2，如下四個波形，那一個才算是合格的，謝謝，

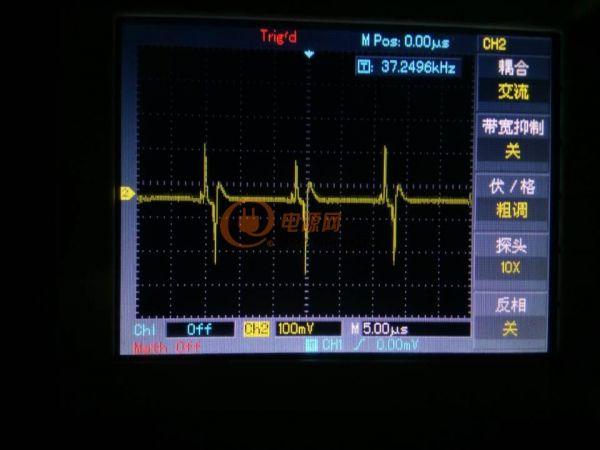

1)號G極波形

2

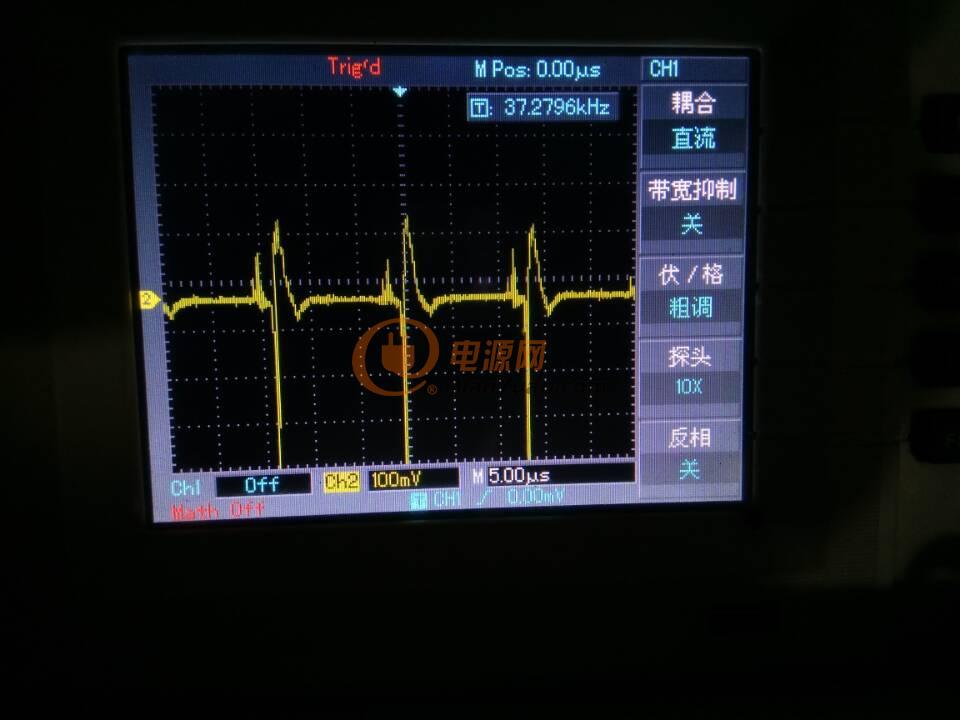

1）號輸出波形

4

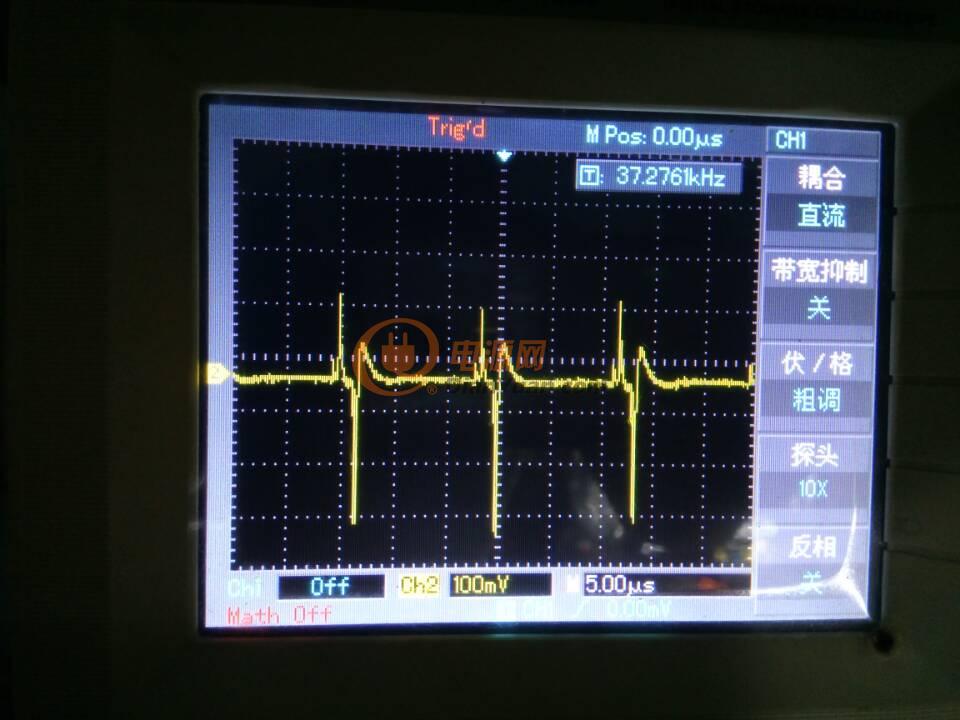

2）號G極波形

5

2）號輸出波形

3

3）號G極波形

7

 3）號輸出波形

6

4）號G極波形

9

4）號輸出波形

8

全部回復(5)
正序查看
倒序查看
2017-07-11 08:38
看不太懂，輸出波形都不合格吧？
0
回復
2017-07-11 11:29
恭喜被添加到社區經典圖庫，并獲得1積分
http://m.zjkrx.cn/bbs/classic/
0
回復
2017-07-11 11:46

建議貼上電路圖和測試實物圖片。

還有說明下測試的電路哪點的波形。

單純波形來看，哪個都不對。

0
回復
lkk0088
LV.2
5
2017-07-11 15:48
@zhiyiyunmeng
建議貼上電路圖和測試實物圖片。還有說明下測試的電路哪點的波形。單純波形來看，哪個都不對。

電路如圖，各換用不同的磁環所得到的結果，現在工作電壓正常，但波形并不理想，請問一下，如何改善，謝謝。

0
回復
lkk0088
LV.2
6
2017-07-13 21:58
@lkk0088
[圖片]電路如圖，各換用不同的磁環所得到的結果，現在工作電壓正常，但波形并不理想，請問一下，如何改善，謝謝。

輸出還是無法修正到比較理想，換用不同的磁環，同樣的參數，幅度會減少，各位老師還有什么方法，還是電路問題，MOS管前的5401還是有一定溫度，正常嗎？

0
