【應征入伍】QX5305DA 2.5V啟動 升壓型應急燈方案

方案名稱:QX5305DA 2.5V啟動 升壓型應急燈方案

品牌名稱:QXMD泉芯電子技術(深圳)有限公司

方案特點:寬輸入電壓范圍:3.6V-100V高效率:可高達95%; 最大工作頻率:1MHz;CS限流保護電壓:250mV;

               FB電流采樣電壓:250m; 芯片供電欠壓保護:2.5V;關斷時間可調;外置頻率補償腳

QX5305方案是一款高效率、高精度的升壓型大功率LED燈恒流驅動控制芯片。

QX5305方案內置高精度誤差放大器,固定關斷時間控制電路,恒流驅動電路等,特別適合大功率、多個高亮度LED燈的串恒流驅動。

QX5305方案采用固定關斷時間的控制方式,其工作頻率最高可達1MHz,可使外部電感和濾波電容體積減小,效率提高,節省PCB面積;

關斷時間可通過外部電容進行調節,工作效率可根據用戶要求而改變。

QX5305方案通過調節外置的電流采樣電阻,能控制高高亮度LED燈的驅動電流,使LED燈亮度達到預期恒定亮度。在EN端加PWM信號,還可進行   LED燈調光。

QX5305方案采用SOP8封裝。

應用領域:LED燈杯、 電池供電的LED燈串、平板顯示LED背光、恒流充電器控制、大功率LED照明

PCBA:

QX5305DA

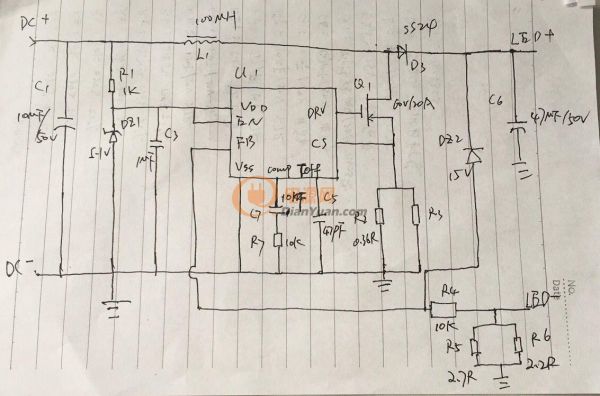

電路原理圖:

QX5305DA 圖

測試數據:

測試數據

BOM清單:

BOM清單
