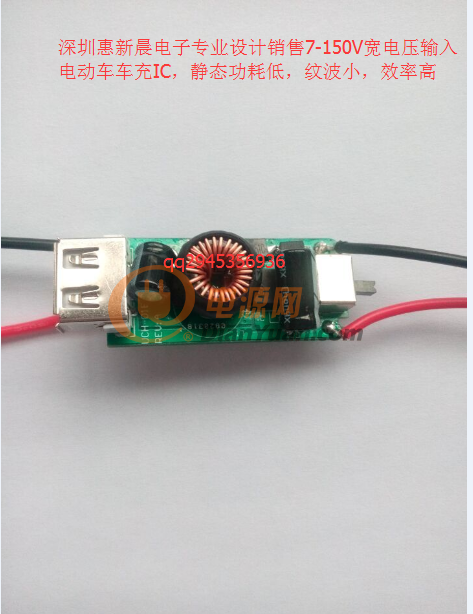

7V24V48V60V72V100V120V電動車轉USB降壓5V2A3A5A降壓恒壓恒流IC方案

H6103是一個單片降壓開關模式控制器與可編程輸出電流限制。它實現了連續的輸出電流在寬輸入范圍內具有良好的負載和線路調節。最輸出電流感應電流可以通過一個精que的輸入檢測電阻編程。它可以輸出恒定電壓。內部熱關斷，循環電流限制保護。所需的最少數量的現成標準的外部元件。芯片引腳采用ESOP-8封裝。寬電壓+ 7V至+ 120V輸入范圍，可編程輸出電流可達10A，。輸出可調從0.8V到35V的，可編程的輸出電流限制，沒有功率損耗外部功率MOSFET開關成熟輸出短路保護電路輸入循環周期的電流保護功能。ESOP8封裝，外置MOS，內置MOS, 電路簡單，輸出電壓電流可調，7V-120V寬電壓輸入

支持8-120V輸入轉5V2A 3A 12V5A 12V10A,超低靜態功耗一個mA以內，高效率，低紋波

深圳市惠新晨電子始終置信于以誠信優質立足與市場，互利共贏棲身與行業的合作經營理念；

未來公司著力為客戶提供創新的產品信息，優勢的行情資訊。著力成為配套最齊全電源類芯片供應商。

特性：

寬輸入電壓：4.5V到120V

輸出電壓可從0.8V到30V

集成110m?的功率開關

最gao達98%的效率

固定200K頻率

熱保護\短路保護、過流保護、過溫保護

每周期電流保護

H6103是單片集成帶可設定輸出電流的開關型降壓轉換器， 可在寬輸入電壓范圍提供1.2安培的持續輸出電流，具有優良的負載和線性調整度。 最da輸出電流可通過外接高精度取樣電阻來設定。 安全保護機制包括每周期的峰值限流、 內部軟啟動和溫度保護。H6103需要要非常少的常規外圍器件。采用8腳的ESOP-8封裝.

深圳市惠新晨公司設計的產品廣泛運用在生活類、消費、安防等領域。

應用

電動車儀表,手機充電,主板供電

汽車點煙器適配器

平衡車，三輪車
