反激電源saber仿真，輸出不穩，麻煩大家?guī)涂聪?/h1>

      大家好。最近要做一個反激電源，用的uc2843，用saber仿真了下?，F(xiàn)在在直流40V輸入時，輸出和tl431基準合乎我要求?？墒俏乙蛔兊街绷?0V輸入了，輸出和431基準就不對了，更別提其他的電壓要求了。

      估計是環路沒調好。也可能是其他原因，搞了一個星期了，還是沒搞好的。光耦串并聯電阻、431RC參數都調整了，2843外圍電路也動了，還是沒效果，不能讓輸出穩定下來。

      431采樣的繞組V4電壓我設計的是5V輸出。麻煩大家?guī)涂聪?，是哪邊需要調整。

     我會實時驗證大家的想法。看哪樣有效果的?，F(xiàn)在就想把電源仿真理想，輸出穩定。

     按我想首先這tl431的基準就有問題，但沒找到調整有效措施。

431外圍電路

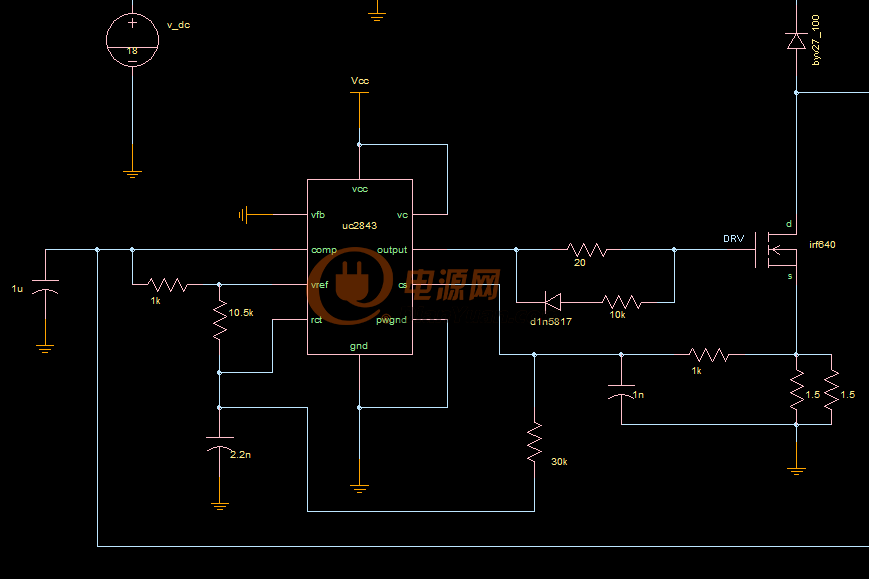

UC2843外圍電路

整體電路

saber源文件

saber源文件.rar

感謝大家。。。
