1.方案名稱：降壓恒流過溫保護降流驅動方案無需熱敏電阻

2.品牌名稱：深圳市世微半導體有限公司

方案概述：

AP5178是一款高效率，穩定可靠的高亮度LED 燈恒流驅動控制芯片，內置高精度峰值電流比較器，通過固定關斷時間控制實現恒流驅動，特別適合大功率、多個高亮度LED 燈串的恒流驅動。

            AP5178 工作頻率最高可達 500kHz，可使外部電感和濾波電容體積減小，效率提高，節省PCB 面積。關斷時間可通過外部電阻進行調節，工作頻率也可根據用戶要求進行調節。在EN 端加模擬調光信號和PWM 信號，可調節LED 燈的亮度。

           AP5178通過調節外置電流檢測電阻的阻值來設置流過LED 燈的電流，從而設置LED 燈的亮度，流過LED 燈的電流可從幾十毫安到5 安培變化。

3.方案特點：

? 寬輸入電壓范圍：2.5V~40V

? 高效率：可高達90%

? 最大工作頻率：500kHz

? 芯片供電欠壓保護：2.5V

? 峰值電流采樣電壓：200mV

? 亮度可調：EN 端兼容模擬調光和PWM 調光

? 關斷時間可調

? 內置軟啟動電路

? 內置電流采樣前沿消隱電路

4.產品應用：

? 平板顯示器LED 背光燈

? 自行車燈，LED 射燈，強光手電筒

5.封裝：AP5178 采用SOT23-6

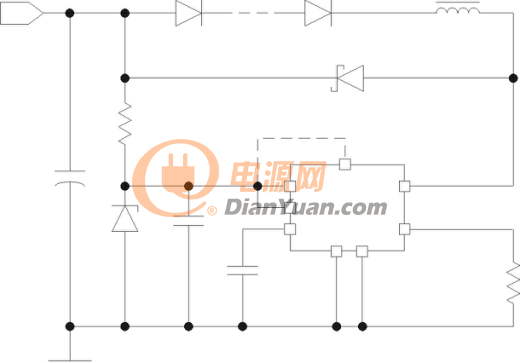

 6.電路圖

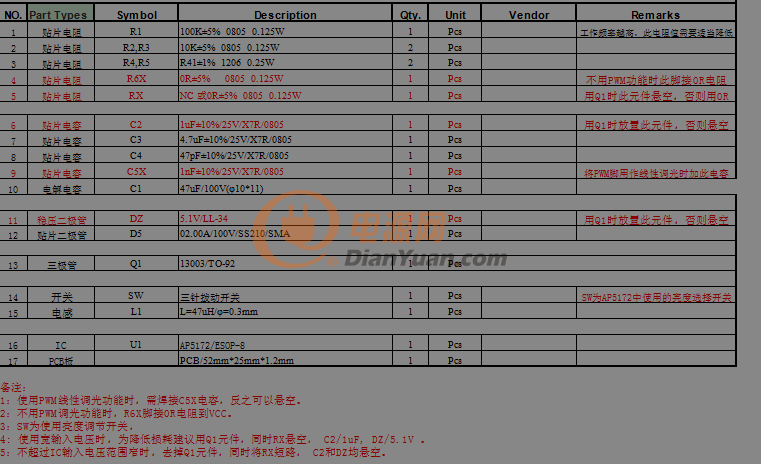

7.物料清單

8.聯系方式：

   歐陽：18811874036

     QQ:2355558464

     郵箱：shiweiic@126.com

    歡迎一起交流
